6 Mise en service
16
Ensuite, le capteur simule une signalisation du vide pendant environ
1,5 s : la LED jaune est allumée et le relais est fermé. Pour que le test
soit positif, cet état doit durer au minimum 1 s. ①
Le test est terminé, les LED et le relais reviennent à leur état de fonc-
tionnement actuel. ①
I/mA
> 2,2
< 1

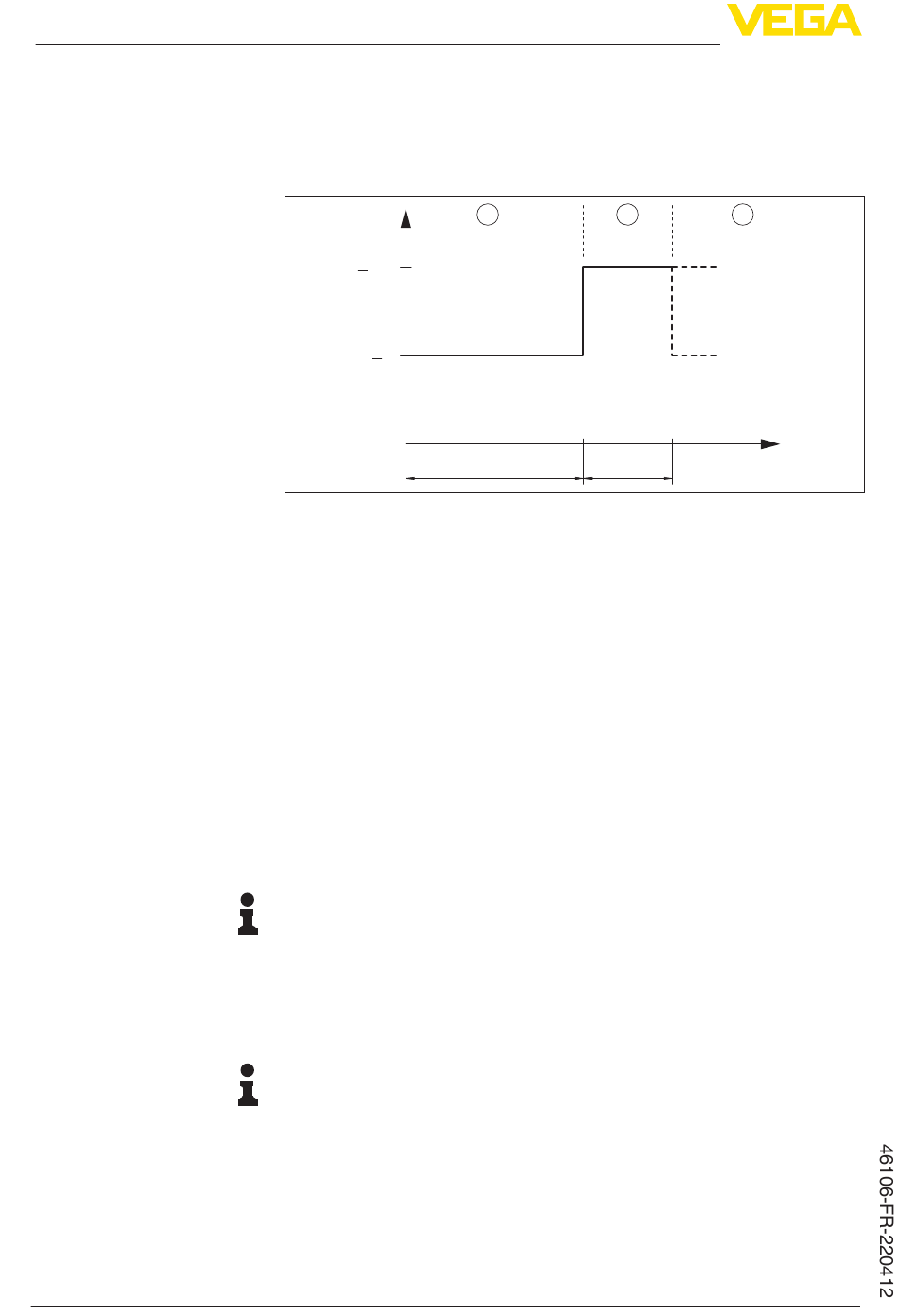

Fig. 3: Diagramme de déroulement test de fonctionnement
1 Simulation signalisation du plein
2 Simulation signalisation du vide
3 État de mesure actuel
Déroulement du test avec VEGASWING
L'actionnement de la touche de test interrompt le circuit courant
vers le capteur et entraîne ainsi un redémarrage du capteur. Dans
ce cadre, seul un signal de défaut est simulé. Contrôlez si lors de la
pression de la touche de test, le signal de défaut est émis (la LED
rouge clignote). Si la surveillance de ligne est désactivée, la LED
rouge ne s'allume pas.
Après le relâchement de la touche de test, le capteur est de nouveau
alimenté en tension. Ensuite, si le fonctionnement est correct, la LED
de signalisation de défaut rouge ne doit plus être allumée et les relais
sont excités ou retombés selon l'état du capteur.
Information:
Ce test est agréé pour l'essai périodique selon WHG.
6.3

Tableau de fonctionnement seuil de niveau

Le tableau ci-dessous vous donne un aperçu des états de commuta-
tion en fonction du mode de fonctionnement réglé et du niveau.
Remarque:
Les états de commutation dans les tableaux ne sont valables que
lorsque l'inverseur du mode de fonctionnement sur le capteur est
positionné sur " Max.".
1 2
3 1,5
±1 ±0,5
3
t/s
