MONTAGE DES TRAINS SOUS LE FUSELAGE 2/2
5
Retirez le capot inférieur du fuselage et fixez le train principal
terminé sous le fuselage à l'aide de 4 vis M4 x 16 mm
positionnées aux angles de la surface plane de contact.
Notez que le trou situé au centre du train sert au passage de la
vis de fixation du capot inférieur du fuselage.
7
Tracez l'axe de fixation de la roulette sous la partie terminale du
fuselage puis positionnez la roulette comme indiqué.
Pré-percez les 2 trous avec un forêt de 1,5 mm puis fixez la
roulette en serrant fermement mais sans excès les deux vis de
15 mm.
A partir de maintenant, le fuselage peut maintenant être posé sur
ses roues pour une plus grande aisance de travail

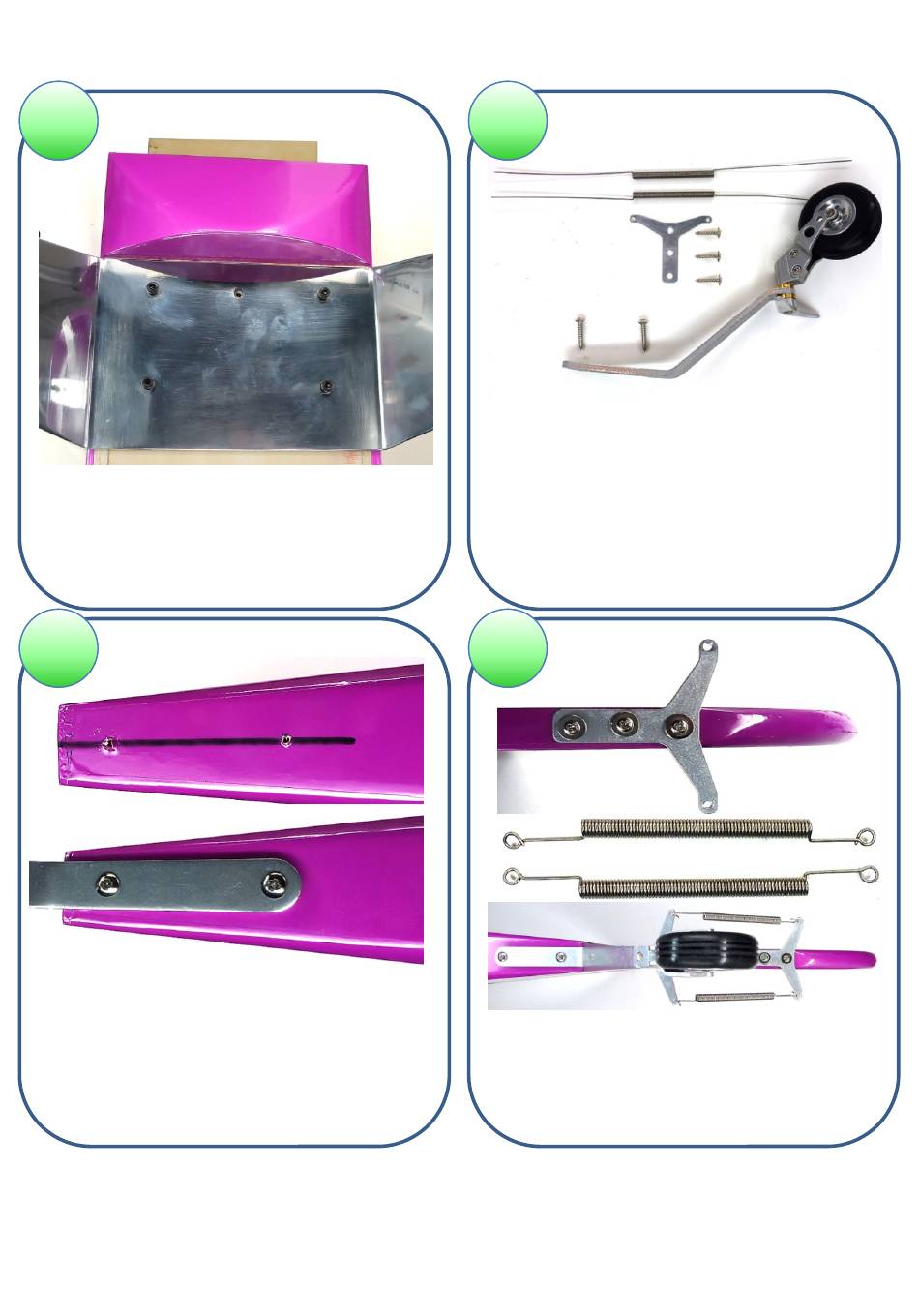

Fig. 5 : fixez le train principal comme indiqué.
Fig. 6, 7 et 8 : ouvrez le sachet contenant les accessoires de roulette de queue directrice et montez les pièces
comme indiqué sur les photos ci-dessus. Installez l'ensemble sous le fuselage de telle sorte que le mouvement de
la roulette suive strictement celui de la gouverne de direction sans points durs ni à-coups.
6
Ouvrez le sachet contenant les pièces de roulette de queue et
repérez chacune de ces pièces.
Les deux vis longues servent à la fixation de la roulette sous le
fuselage.
Les 3 vis courtes permettent de fixer le triangle de reprise de
mouvement de direction.
Les deux ressorts seront mis en forme pour assurer la
transmission du mouvement entre la dérive et la roulette.
8
Fixez le triangle de reprise de mouvement sur la tranche
inférieure de la gouverne de direction.
Alignez dérive et roulette dans l'axe du fuselage.
Façonnez les deux ressorts à la même longueur comme indiqué
ci-dessus.
Finalisez l'ensemble comme indiqué sur la photo.
