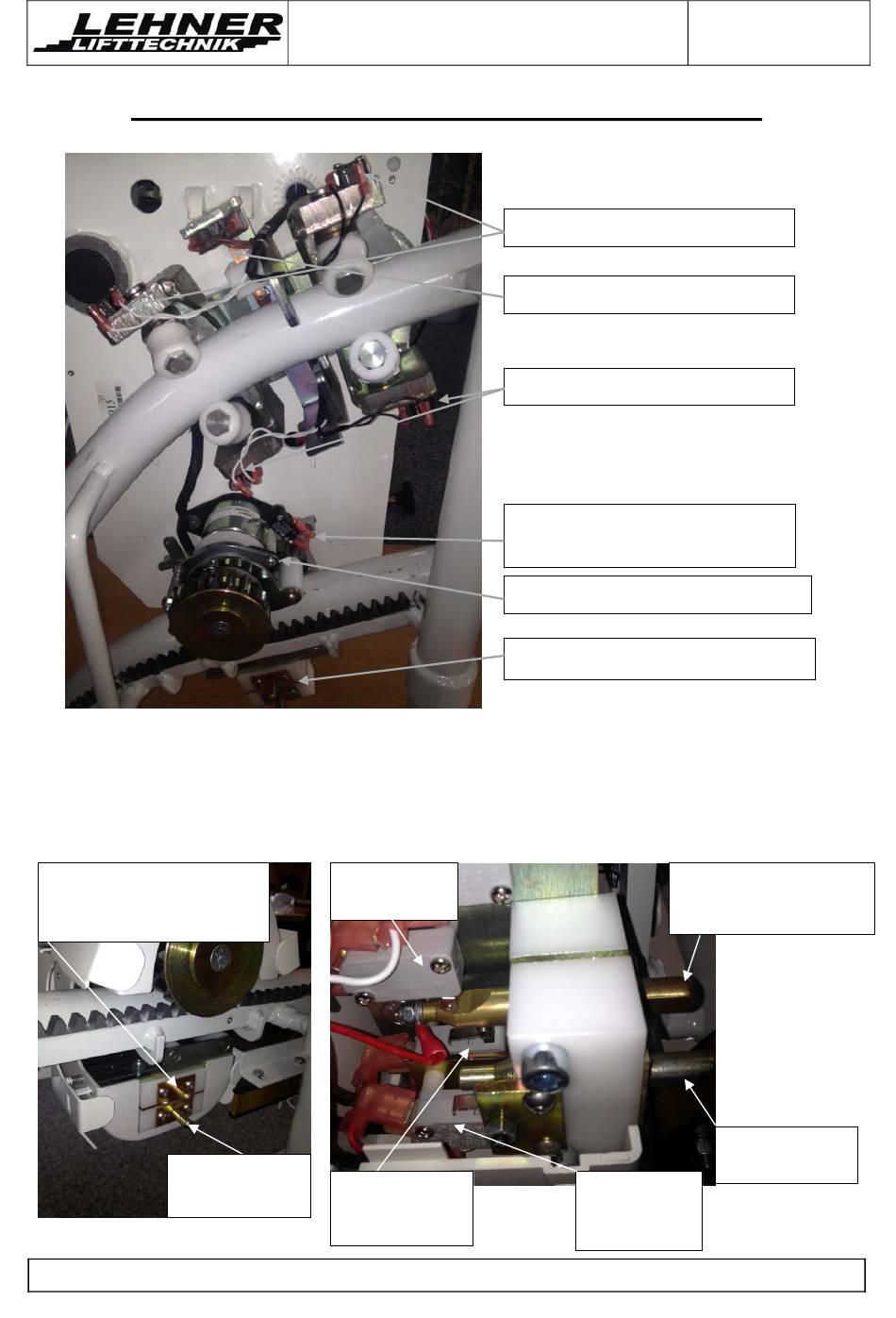

Explication du mécanisme de traction du chariot
La goupille inferieure active l'interrupteur d'arrêt d'urgence. Cela arrête le monte-escalier
en cas de défaillance de l'interrupteur d'arrêt normal. La goupille supérieure distribue la
charge positive et au même moment ralenti l'appareil lorsqu'il atteint les points d'arrêt. En
cas d'un arrêt intermédiaire, cette goupille est plus enfoncer. Cela active l'interrupteur
d'arrêt intermédiaire, uniquement en ce cas.
Goupille de charge, de
réduction de vitesse et
d'arrêt intermédiaire
Goupille d'arrêt
d'urgence
Monte-escalier
ALPHA
Alpha - Manual d'Installation
Interrupteur
intermédiaire
Interrupteur de
réduction de
vitesse
Interrupteurs de sécurité
Régulateur de vitesse
Interrupteurs de sécurité
Interrupteur du limiteur de
vitesse
Limiteur de vitesse
Goupilles – comme ci-dessous
Goupille de charge, de
réduction de vitesse et
d'arrêt intermédiaire
Interrupteur
d'arrêt
d'urgence
03/2017
Goupille d'arrêt
d'urgence
