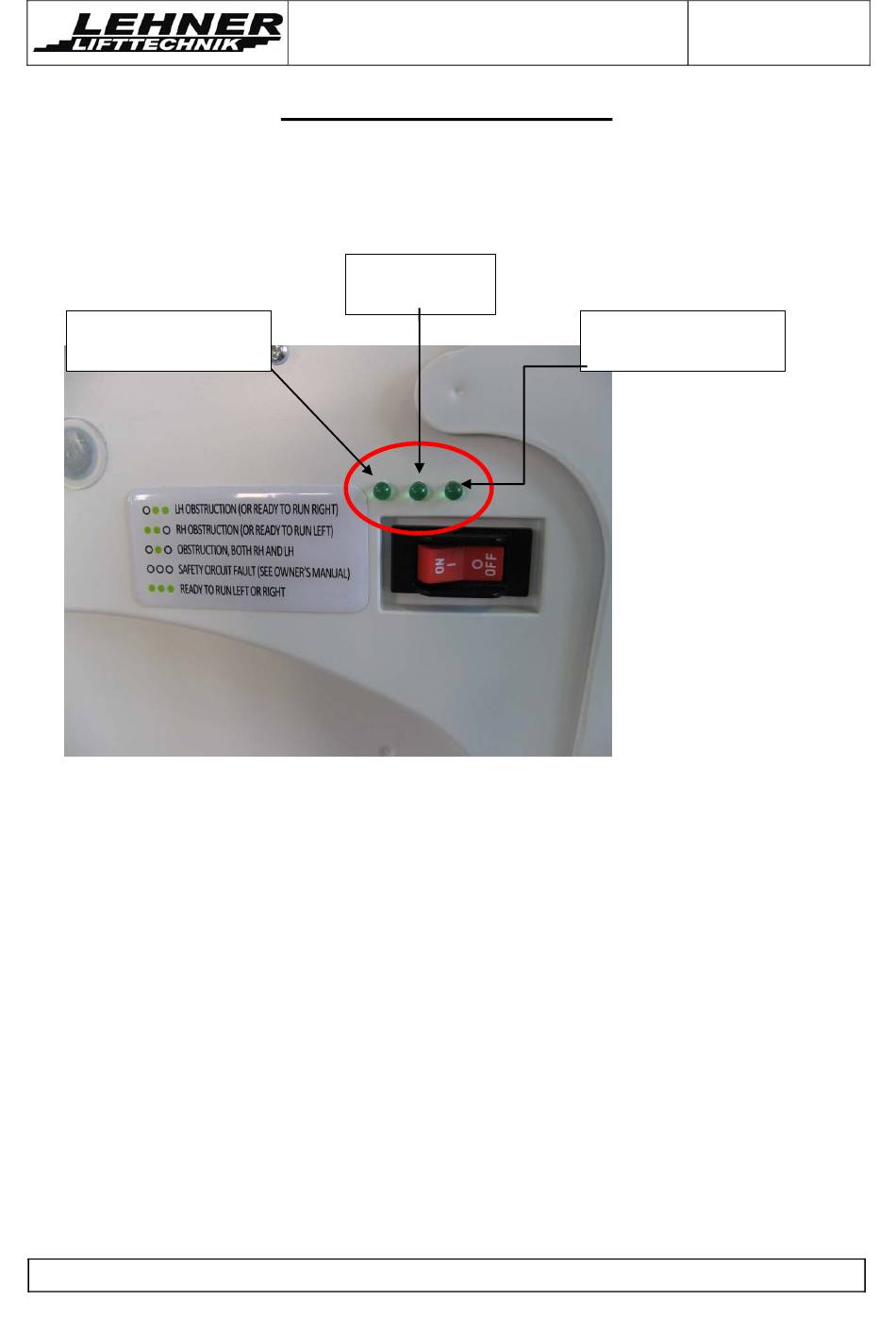

Au dessus de l'interrupteur principal se trouve 3 LEDs. Celles de gauche et de droite
indiquent un problème au niveau des senseurs directionnels (collision) de l'unité de
conduite et du chariot. Celle du milieu indique le circuit de sécurité. Si les trois LEDs sont
éteintes le circuit de sécurité est ouvert.
Senseurs de
collision à gauche
Le circuit de sécurité se compose des interrupteurs suivants:
 Régulateur d'excès de vitesse interrupteur S10
 Rotation du siège interrupteur SR2
 Interrupteur final (fin du rail) S22
 Goupille de sécurité interrupteur SA5
Les senseurs d'obstructions au niveau de la direction ont les interrupteurs suivants
(gauche/droite):
 Chariot supérieur S13/S12
 Chariot inférieur S27/S28
 Unité de conduite latérale SK-1/SK-2
 Repose-pied (directionnel) EK-R/EK-L
 Repose-pied et côté de l'unité de conduite (seulement actif dans la direction
descendante) S17
Monte-escalier
ALPHA
Alpha - Manual d'Installation
Défaillance de démarrage
Circuit de
sécurité
03/2017
Senseurs de
collision à droite
