1MRK 511 229-UFR A
5.3.5
5.3.5.1
Manuel d'installation et de mise en service
Vue du dessus
IEC06000135 V1 FR

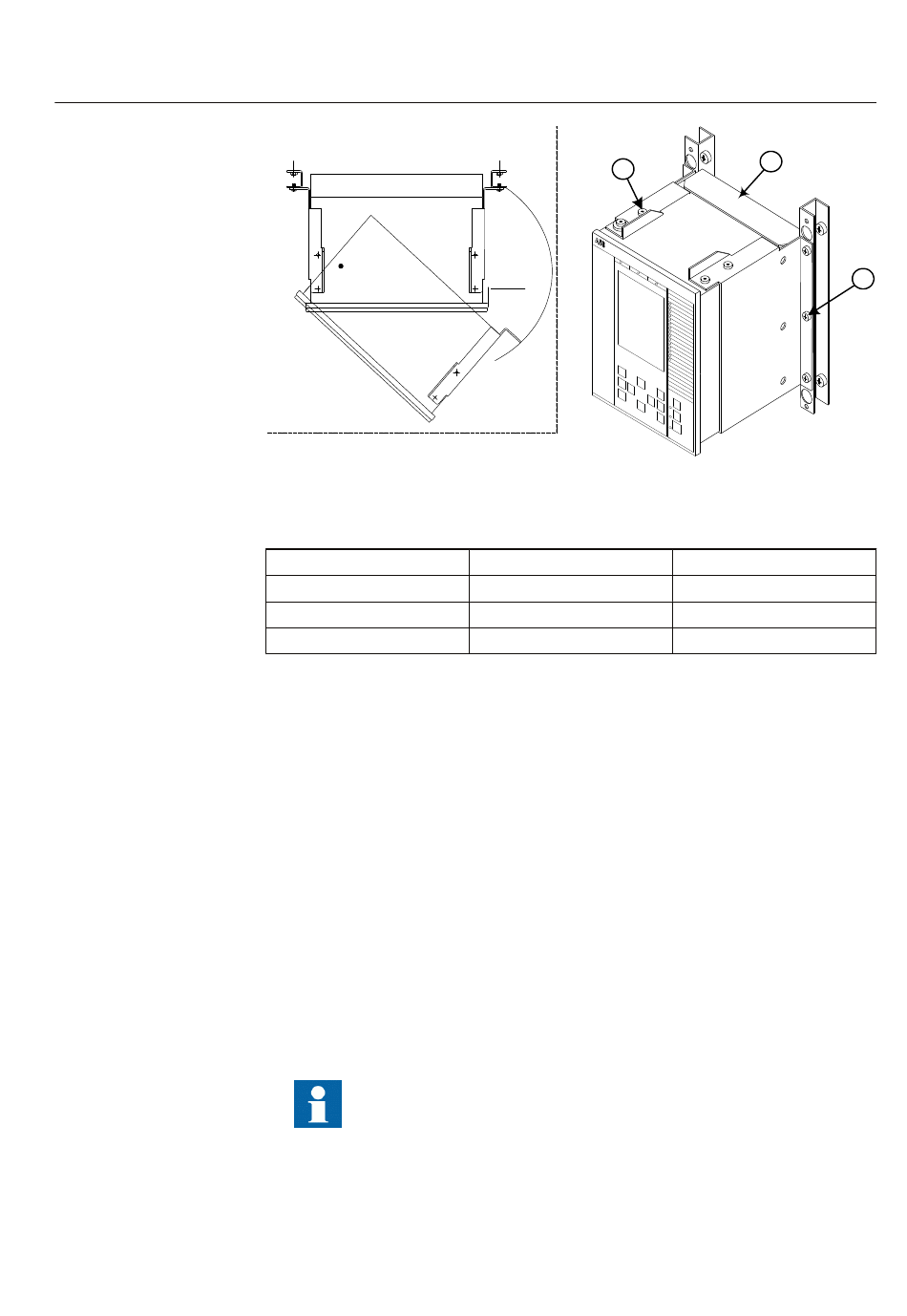

Figure 14: Comment accéder aux connecteurs à l'arrière du DEI.
Repère
1
2
3
Procédure
1. Retirer les vis intérieures (1), supérieure et inférieure sur un côté.
2. Retirer les trois vis de fixation (2), sur le côté opposé, du support mural.
3. Il est alors possible de faire pivoter le DEI en l'écartant du mur afin de
pouvoir accéder aux connecteurs, après avoir retiré toute protection arrière.
Montage côte à côte en rack 19"

Vue d'ensemble

Les boîtiers de DEI de dimension 1/2 x 19" ou 3/4 x 19" et les boîtiers RHGS,
peuvent être montés côte à côte jusqu'à la dimension maximum de 19". Pour le
montage côte à côte en rack, il faut utiliser le kit de montage côte à côte ainsi que
le kit de montage en rack 19". Le kit de montage doit être commandé séparément.
Lors du montage des plaques et des cornières sur le DEI, veiller à
utiliser des vis conformes aux dimensions recommandées.
L'utilisation de vis de dimensions autres que les dimensions
d'origine peut endommager les cartes du DEI.
Installation du terminal intelligent
1
80 mm
Description
Vis
Vis
Cache de protection arrière
Section 5
3
en 06000135 . vsd
Type
M4x10
M5x8
-
2
39
