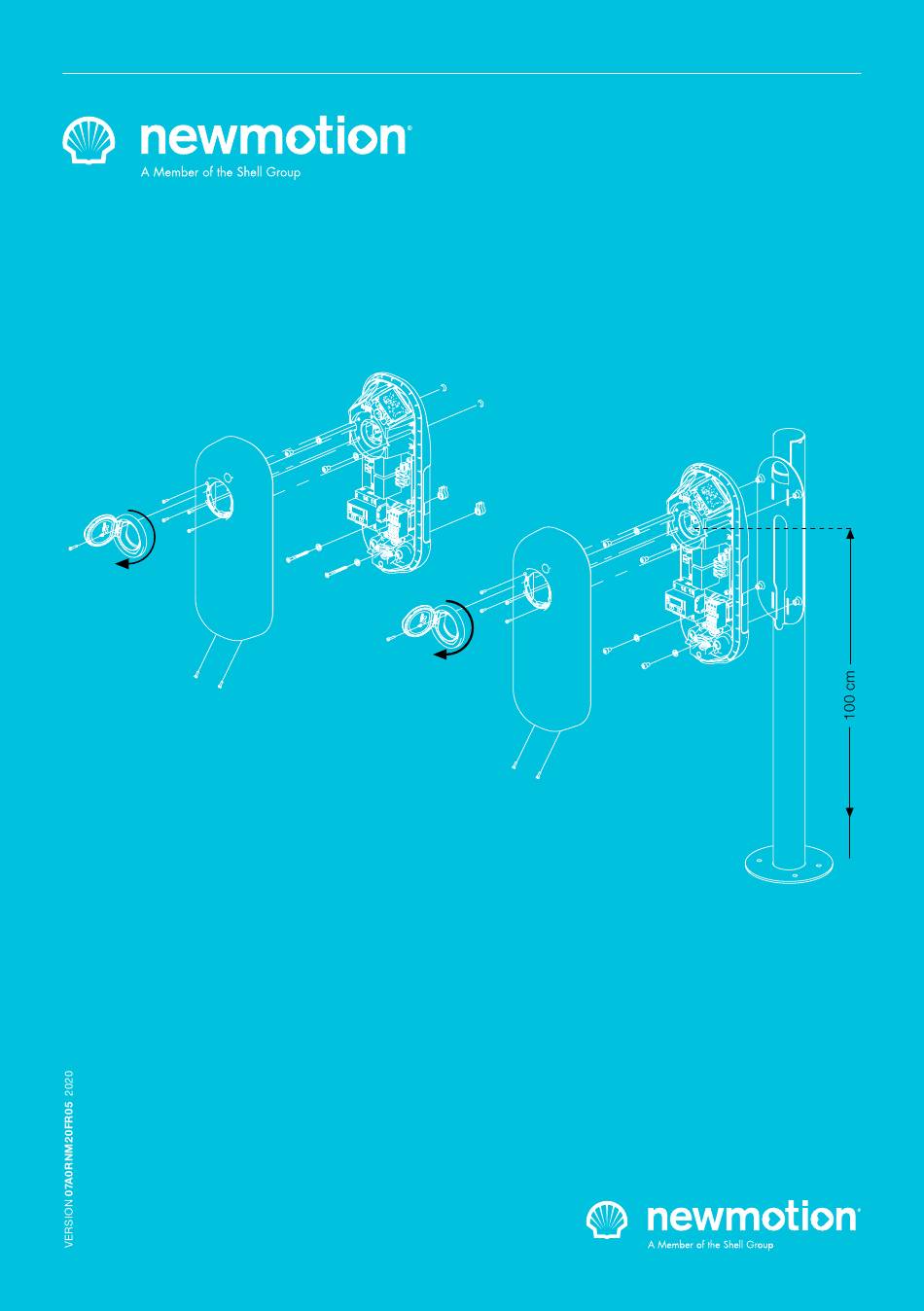

- Page 1 MANUEL D’INSTALLATION – FR Home Advanced Edition 7 Home Advanced Edition 11...
-
Page 3: Avertissement De Sécurité + Prudence
Le borne de recharge est connectée au réseau électrique et même si l’équipement est éteint, des NewMotion conseille vivement de faire installer le produit tensions dangereuses peuvent être présentes aux par des professionnels certifiés EV-Ready. La manière bornes d’entrée. -
Page 4: Fonctionnement Des Bornes De Recharge
2. FONCTIONNEMENT DES BORNES DE RECHARGE Cette borne de recharge sélectionnée peut être connectée au service clientèle d’un CPO via WiFi ou ethernet. En cas d’erreur ou de problème, une assistance sur site est nécessaire de la part d’un l’installateur certifié ZE- Ready. -
Page 5: Aperçu Des Produits
3. APERÇU DES PRODUITS 3.1 MMONTAGE, CONTENU DE L’EMBALLAGE ET OUTILS NÉCESSAIRES Contenu de l’emballage avec borne Outils nécessaires et matériel de rechargement supplémentaire (non fournis) Montage mural - Borne de rechargement ; - 4x vis autotaraudeuses à tête cylindrique - Œillets en caoutchouc (différentes Torx de 6,3 mm x 70 mm (DIN 7981C) en tailles) ;... -
Page 6: Spécifications Techniques
3. APERÇU DES PRODUITS 3.2 SPÉCIFICATIONS TECHNIQUES Format du numéro de série Home Advanced 7 07A _ _ _ _ _ Format du numéro de série Home Advanced 11 07B _ _ _ _ _ Capacité de charge maximale Home Advanced 7 : monophasé 32A* Home Advanced 11 : triphasé... -
Page 7: Spécifications Techniques (Suite)
3. APERÇU DES PRODUITS 3.2 SPÉCIFICATIONS TECHNIQUES (SUITE) Protocole de service clientèle Protocole OCPP Consommation en veille 3-5W Plage de température de fonctionnement -30℃ à +50℃ Plage d’humidité de fonctionnement 5 % à 95 %. Plage de pression d’air de fonctionnement 860 hPa à... - Page 8 3. APERÇU DES PRODUITS 3.3 APERÇU DU PRODUIT Lecteur RFID Indicateur d’état LED Obturateur de prise de courant type 2S EV et couvercle Étiquette d’identification avec numéro de série INSTALLATIEHANDLEIDING – P8 VERSION 0129NM02INT01 MANUEL D’INSTALLATION – P8 | 0720NM19INT05...
-

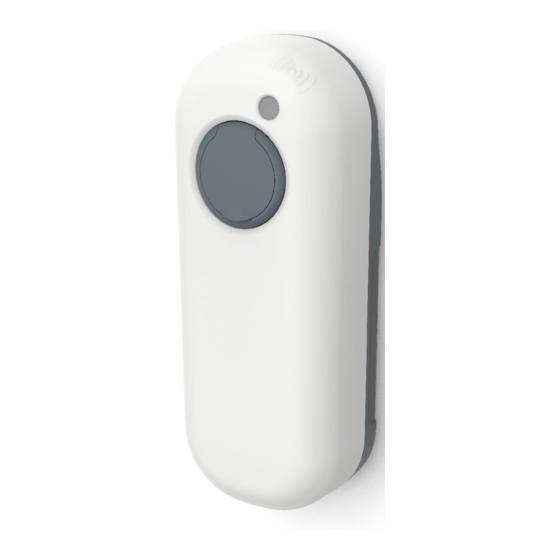

Page 9: Aperçu Des Connexions
3. APERÇU DES PRODUITS 3.4.1 APERÇU DES CONNEXIONS Port Ethernet Phase 1 Neutre Mise à la terre Phase 3 Phase 2 Poteau de mise à la terre Pinces pour câbles électriques Entrée de câble de A L'INTÉRIEUR données UTP avec joint en caoutchouc Entrées pour les câbles électriques... -
Page 10: Aperçu De L'installation Des Accessoires
3. APERÇU DES PRODUITS 3.4.2 APERÇU DE L’INSTALLATION DES ACCESSOIRES P1 Port de délestage Connexion de pointe Connexion en MARCHE/ARRET dérivation (L2 et L3 du câble (L1 et N du câble d’accessoires) d’accessoires) A L'INTÉRIEUR Serre-câble 5 fils Ø 1,5 mm Entrée de câble de accessoires données UTP avec... -
Page 11: Détails De L'installation
4. DÉTAILS DE L’INSTALLATION L’installateur est responsable de la sélection de l’épaisseur du câble et des composants de sécurité appropriés à la situation spécifique et aux réglementations locales Conseils en matière - Fil pour l’ampérage maximum du matériel sous charge continue ; - Calculer avec un COS-Phi de 0,8 ;... -
Page 12: Procédure D'installation
5. PROCÉDURE D’INSTALLATION Merci d’avoir installé cette borne de recharge. Assurez- Étape 3 : Branchez l’alimentation sur les borniers, comme vous qu’il y a suffisamment d’espace pour effectuer le indiqué dans la section « 3.4.1 Aperçu des connexions ». travail correctement. Veillez à... -
Page 13: Accessoires De Dérivation
5. PROCÉDURE D’INSTALLATION Étape 6 : La LED CS indiquera (après quelques secondes) du câble et placez-le dans l’ouverture de l’entrée du un courant mesuré après la mise sous tension ; câble électrique. Lubrifiez si nécessaire pour faciliter le Étape 7 : Fixez un connecteur RJ12 directement sur le passage du câble d’alimentation ;... -
Page 14: Configuration Des Bornes De Recharge
+5 Volts et doit être connecté à la broche +5V (gauche) effectuée après la mise sous tension de celle-ci, à l’aide de l’application Home Charging by NewMotion. Pour du module. La broche du milieu n’est pas utilisée. Étape 9 : Branchez l’adaptateur électrique dans une prise configurer les caractéristiques de la borne de recharge... -
Page 15: Configuration Locale
Assurez-vous que le borne de recharge est allumé pendant au moins 5 minutes. CONSEIL : Assurez-vous que l’application Home Charging by NewMotion est déjà installée sur votre smartphone, avant d’installer le borne de rechargement. - Ouvrez l’application d’installation sur votre téléphone - Suivez les étapes décrites dans l’application Home... -
Page 16: Fonction Marche/Arret De Chargement En Période De Pointe
7. MANUEL DE L’UTILISATEUR 7.1 UTILISATION RÉGULIÈRE passage en période de charge se produit pendant que la voiture est en charge, la session de charge sera retardée La première étape consiste à connecter votre voiture à la jusqu’à un autre période creuse. borne de recharge en branchant le câble de charge.
