MANUEL D'INSTALLATION - FR | INSTRUCTION MANUAL – EN
Home Advanced Edition 7

Publicité

Table des Matières
loading

Manuels Connexes pour newmotion Home Advanced Edition 7

Sommaire des Matières pour newmotion Home Advanced Edition 7

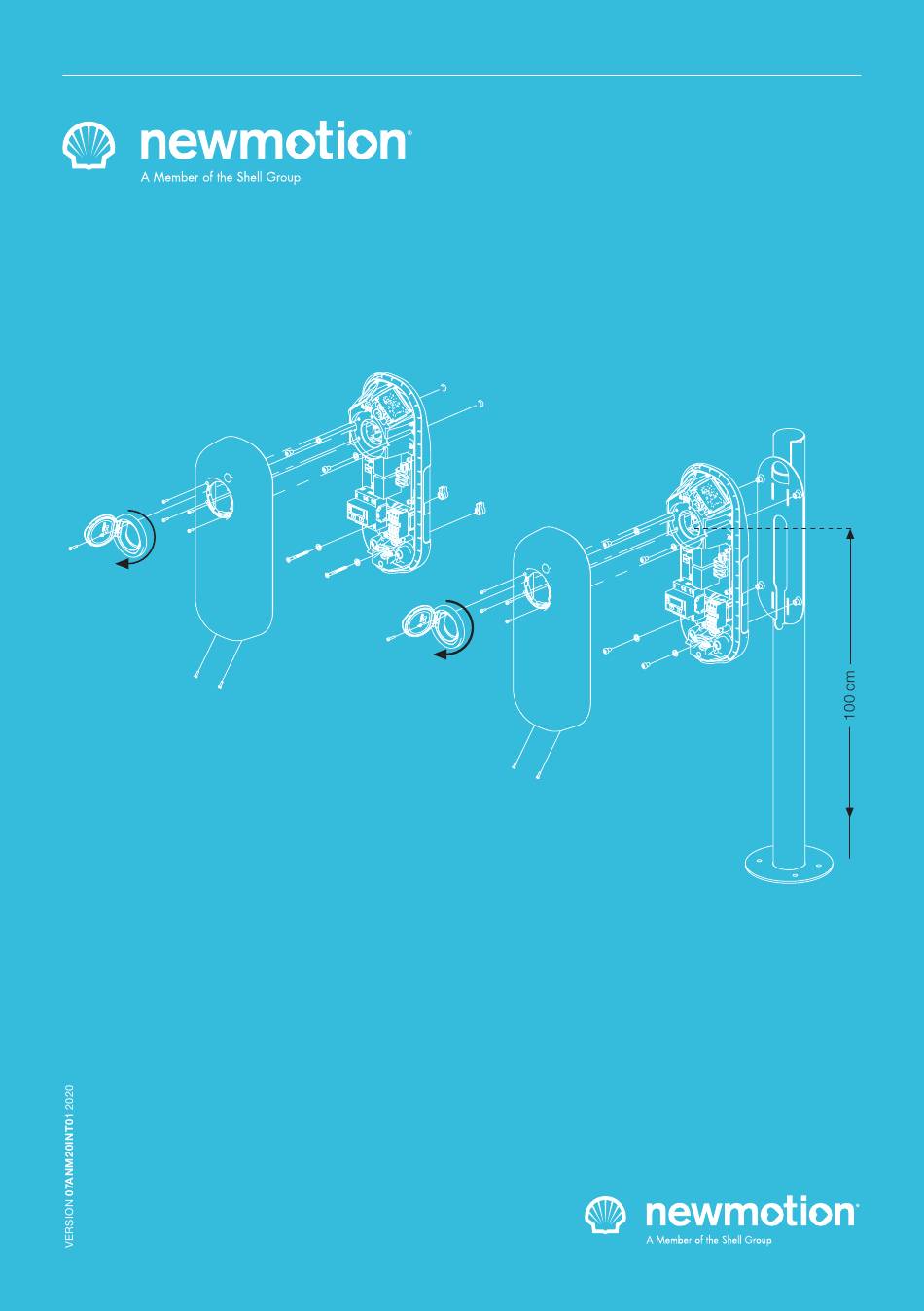

  • Page 1 MANUEL D’INSTALLATION - FR | INSTRUCTION MANUAL – EN Home Advanced Edition 7...
  • Page 3 NewMotion Home Advanced Edition 7 Table des matières / Table of contents Manuel d’installation (FR) Pages 4 - 15 Instruction manual (EN) Pages 16 - 27...

  • Page 4: Avertissement De Sécurité + Prudence

    Tout ou en relation avec l’utilisation de ce manuel. NewMotion manquement aux directives de sécurité en vigueur ou n’accepte pas non plus de responsabilité pour de telles aux instructions fournies dans ce manuel peut entraîner...

  • Page 5: Aperçu Des Produits

    2. APERÇU DES PRODUITS 2.1 MONTAGE, CONTENU DE L’EMBALLAGE ET OUTILS NÉCESSAIRES Contenu de l’emballage avec borne Outils nécessaires et matériel de recharge supplémentaire (non fournis) Montage mural - Borne de recharge ; - 4x vis autotaraudeuses à tête cylindrique - Œillets en caoutchouc Torx de 6,3 mm x 70 mm (DIN 7981C) en (différentes tailles) ;...

  • Page 6: Spécifications Techniques

    2. APERÇU DES PRODUITS 2.2 SPÉCIFICATIONS TECHNIQUES Format du numéro de série Home Advanced 7 kW 07A _ _ _ _ _ Capacité de charge maximale Home Advanced é 7 : phase unique 32A* Capacité de charge configurée en standard Home Advanced 7 : 3,7 kW - monophasé...

  • Page 7: Spécifications Techniques (Suite)

    2. APERÇU DES PRODUITS 2.2 SPÉCIFICATIONS TECHNIQUES (SUITE) Consommation en veille 3-5W Plage de température de fonctionnement -30℃ à +50℃ Plage d’humidité de fonctionnement 5 % à 95 %. Plage de pression d’air de fonctionnement 860 hPa à 1060 hPa Hauteur maximale de montage de la prise 1,5 mètre au-dessus du sol Hauteur de prise conseillée...
  • Page 8 2. APERÇU DES PRODUITS 2.3 APERÇU DU PRODUIT Lecteur RFID Indicateur d’état LED Type 2S EV Prise de courant et couvercle Étiquette d’identification avec numéro de série INSTALLATIEHANDLEIDING – P8 VERSION 0129NM02INT01 MANUEL D’INSTALLATION – P8 | P8 07ANM20INT01...

  • Page 9: Aperçu Des Connexions

    2. APERÇU DES PRODUITS 2.4.1 APERÇU DES CONNEXIONS Port Ethernet Phase 1 Neutre Mise à la terre Phase 3 Phase 2 Poteau de mise à la terre Pinces pour câbles électriques Entrée de câble de A L'INTÉRIEUR données UTP avec joint en caoutchouc Entrées pour les câbles électriques...

  • Page 10: Aperçu De L'installation Des Accessoires

    2. APERÇU DES PRODUITS 2.4.2 APERÇU DE L’INSTALLATION DES ACCESSOIRES P1 Port pour la gestion dynamique de l’énergie Entrée de câble de A L'INTÉRIEUR données UTP avec joint en caoutchouc pour la gestion dynamique de l’énergie INSTALLATIEHANDLEIDING – P10 VERSION 0129NM02INT01 MANUEL D’INSTALLATION –...

  • Page 11: Détails De L'installation

    3. DÉTAILS DE L’INSTALLATION L’installateur est responsable de la sélection de l’épaisseur du câble et des composants de sécurité appropriés à la situation spécifique et selon les réglementations locales Conseils en matière - Fil pour l’ampérage maximum du matériel sous charge continue ; - Calculer avec un COS-Phi de 0,8 ;...

  • Page 12: Procédure D'installation

    4. PROCÉDURE D’INSTALLATION Merci d’avoir installé cette borne de recharge. Assurez- Étape 2 : Fixez le(s) câble(s) d’alimentation à l’aide vous qu’il y a suffisamment d’espace pour effectuer le du(des) serre-câble(s) ; travail correctement. Étape 3 : Branchez l’alimentation sur les borniers, Veillez à...

  • Page 13: Configuration Des Bornes De Recharge

    à Étape 9 : Fixez un connecteur RJ12 directement sur le l’aide de l’application Home Charging by NewMotion câble UTP pour la gestion dynamique de l’énergie ; app. Pour configurer les caractéristiques de la borne Étape 10 : Vérifiez si les connecteurs RJ12 sont OK avec...

  • Page 14: Configuration Locale

    (par défaut) ou après avoir utilisé une carte de chargement RFID. CONSEIL : Assurez-vous que l’application Home Charging by NewMotion est déjà installée sur votre smartphone, avant d’installer la borne de recharge. - Ouvrez l’application Home Charging by NewMotion sur votre téléphone...

  • Page 15: Dépannage

    6. MANUEL DE L’UTILISATEUR 6.1 UTILISATION RÉGULIÈRE 6.2 DÉPANNAGE La première étape consiste à connecter votre voiture à la borne de recharge en branchant le câble de charge. VOYEZ-VOUS UNE LUMIÈRE ROUGE SUR VOTRE Si vous utilisez la fonction Plug&Charge, la session BORNE DE RECHARGE ? démarrera automatiquement.

  • Page 16: Legal Disclaimer

    – arising from or in connection with point and/or its installation. Do not carry out any work the use of this manual. Nor does NewMotion accept any in rainy conditions or when the humidity is above 95%.

  • Page 17: Product Overview

    2. PRODUCT OVERVIEW 2.1 MOUNTING, PACKAGE CONTENTS AND REQUIRED TOOLS Package contents with charge point Required tools & additional materials (not provided) Wall mounting - Charge point; - 4x 6.3mm x 70mm Self Tapping pan - Rubber grommets (various sizes); head Torx screws (DIN 7981C) stainless - 2x Plastic spacers;...

  • Page 18: Technical Specifications

    2. PRODUCT OVERVIEW 2.2 TECHNICAL SPECIFICATIONS Serial number format Home Advanced 7 kW 07A _ _ _ _ _ Maximum charge capacity Home Advanced 7: single phase 32A* Standard configured charge capacity Home Advanced 7: 3,7 kW - single phase 16A** Electric safety category Class I Connector type...
  • Page 19 2. PRODUCT OVERVIEW 2.2 TECHNICAL SPECIFICATIONS (CONTINUED) Stand-by consumption 3-5W Operating temperature range -30℃ to +50℃ Operating humidity range 5% to 95% Operating air pressure range 860 hPa to 1060 hPa Maximum mounting height socket 1.5 meter above ground Advised mounting height socket 1 meter above ground Mounting position Vertical and upright postion only...
  • Page 20 2. PRODUCT OVERVIEW 2.3 OVERVIEW OF PRODUCT RFID Reader LED Status indicator Type 2S EV Plug socket & cover lid Identification label with serial number INSTALLATIEHANDLEIDING – P20 VERSION 0129NM02INT01 INSTALLATION MANUAL – P20 | P20 07ANM20INT01...

  • Page 21: Overview Of Connections

    2. PRODUCT OVERVIEW 2.4.1 OVERVIEW OF CONNECTIONS Phase 1 Neutral Earthing Earthing pole Power cables clamps INSIDE Inlets for power cables INSTALLATIEHANDLEIDING – P21 VERSION 0129NM02INT01 INSTALLATION MANUAL – P21 | P21 07ANM20INT01...
  • Page 22 2. PRODUCT OVERVIEW 2.4.2 OVERVIEW INSTALLING ACCESSORIES P1 Port for Dynamic Power Management UTP data cable inlet INSIDE with rubber seal for Dynamic Power Management INSTALLATIEHANDLEIDING – P22 VERSION 0129NM02INT01 INSTALLATION MANUAL – P22 | P22 07ANM20INT01...

  • Page 23: Installation Details

    3. INSTALLATION DETAILS The installer is responsible for selecting a cable thickness & safety components appropriate for the specific situation and according to local regulations Wiring advice* - Wire for the maximum hardware amperage under continuous load; - Calculate with a COS-Phi of 0.8; - Calculate with a max allowed voltage drop over the cable of 2%;...

  • Page 24: Installation Procedure

    4. INSTALLATION PROCEDURE 4.4 DYNAMIC POWER MANAGEMENT Thank you for installing this charge point. Make sure there is enough space to properly do the work. MODULE Ensure to work safely and take the safety of others into The Dynamic Power Management Module package consideration as well, always work according to local contains one Dynamic Power Management module, one safety regulations.
  • Page 25 Charge point configuration should be done after the charge point is powered on, using the Home Charging by NewMotion app. To configure charge point features such as Dynamic Power Management, please follow the instructions as desribed in chapter 5 of this installation manual.

  • Page 26: Local Configuration

    The Home Advanced Edition can be configured locally 5.4 FIRMWARE UPDATES using the Home Charging by NewMotion app. Use the Home Charging by NewMotion app to download and install the latest firmware release for the Home Three items are required for local configuration: Advanced Edition charge point.

  • Page 27: Troubleshooter

    6. USER MANUAL 6.1 REGULAR USE 6.2 TROUBLESHOOTER The first step is to connect your car to the charge point by plugging in the charge cable. If you are using DO YOU SEE A RED LED LIGHT ON YOUR CHARGE Plug&Charge the session will start automatically.
