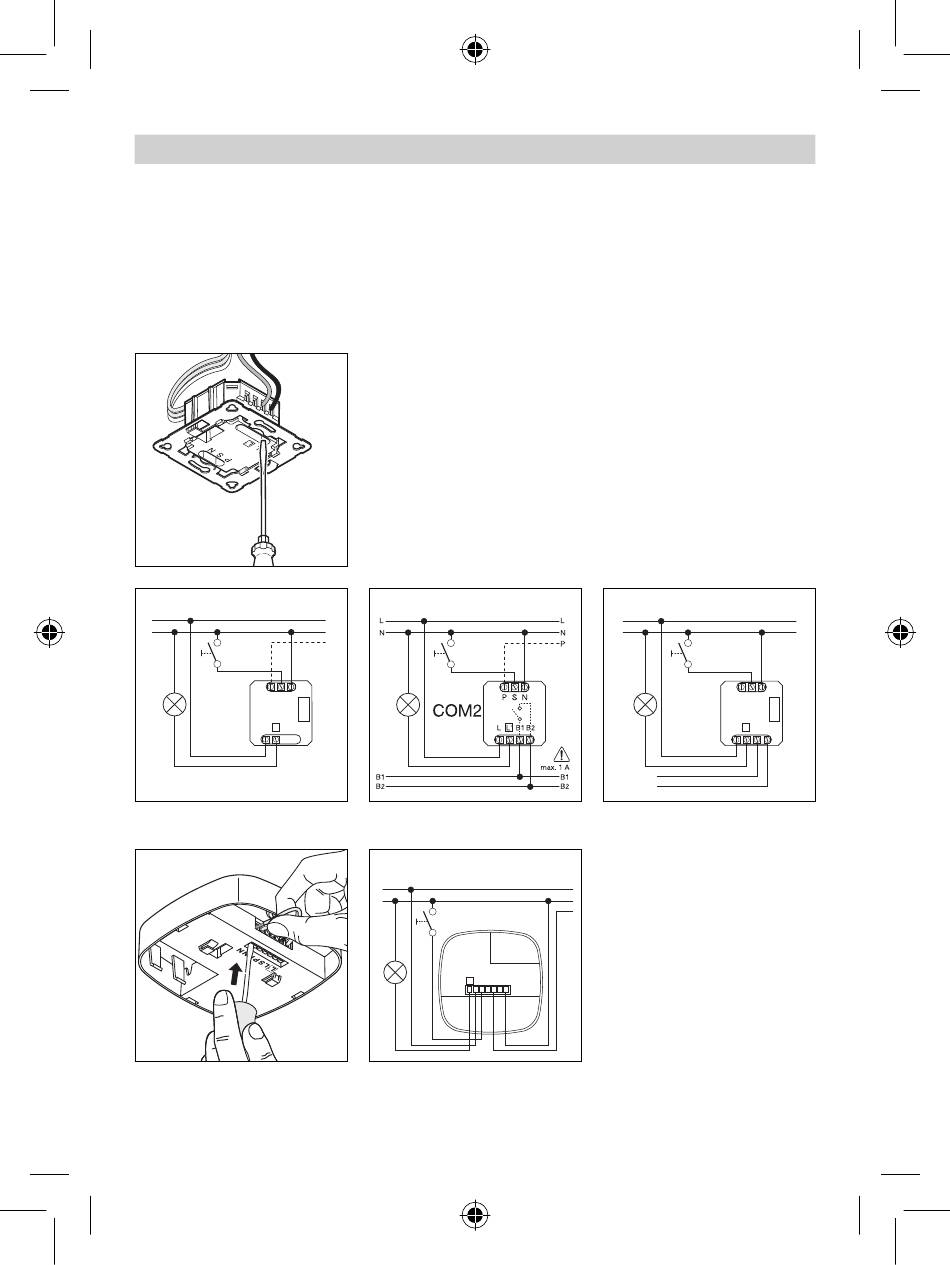

Elektrik Tesisat/Otomatik İşletim
Kablo döşeme hatlarının seçi-
minde daima VDE 0100 tesisat
yönetmelikleri yerine getirilecek-
tir (bkz. Güvenlik Uyarıları Sayfa
130). Hareket sensörünün kablo
bağlantısı için dikkate alınacak
noktalar : VDE 0100 520 Bölüm
6 yönetmeliği uyarınca sensör
COM 1
L
N
P S N
COM1
L L'
ve elektrikli besleme cihazı ara-
sındaki kablo bağlantısında, hem
enerji besleme kablosu hem
de kumanda kablosunu içeren
çok telli kablo (örneğin NYM
5 x 1,52) kullanılacaktır. Şebeke
besleme kablosu çapı max.
10 mm olmalıdır. Şebeke bağ-
COM 2
L
N
P
COM 1 AP
L
N
L' L S P P N N
- 132 -
lantı klemensinin yuvası azami
kalınlıktaki kablonun
2
2 x 2,5mm
bağlanması için tasarlanmıştır.
AP versiyonunun tesisat çalışma-
sında cihaz önüne hat koruma
şalterinin (16 A) bağlanması
gereklidir.
DIM
L
N
P S N
DIM
L L'
1-10V
max. 100 mA
L
N
P
L
N
1-10V
+ –
