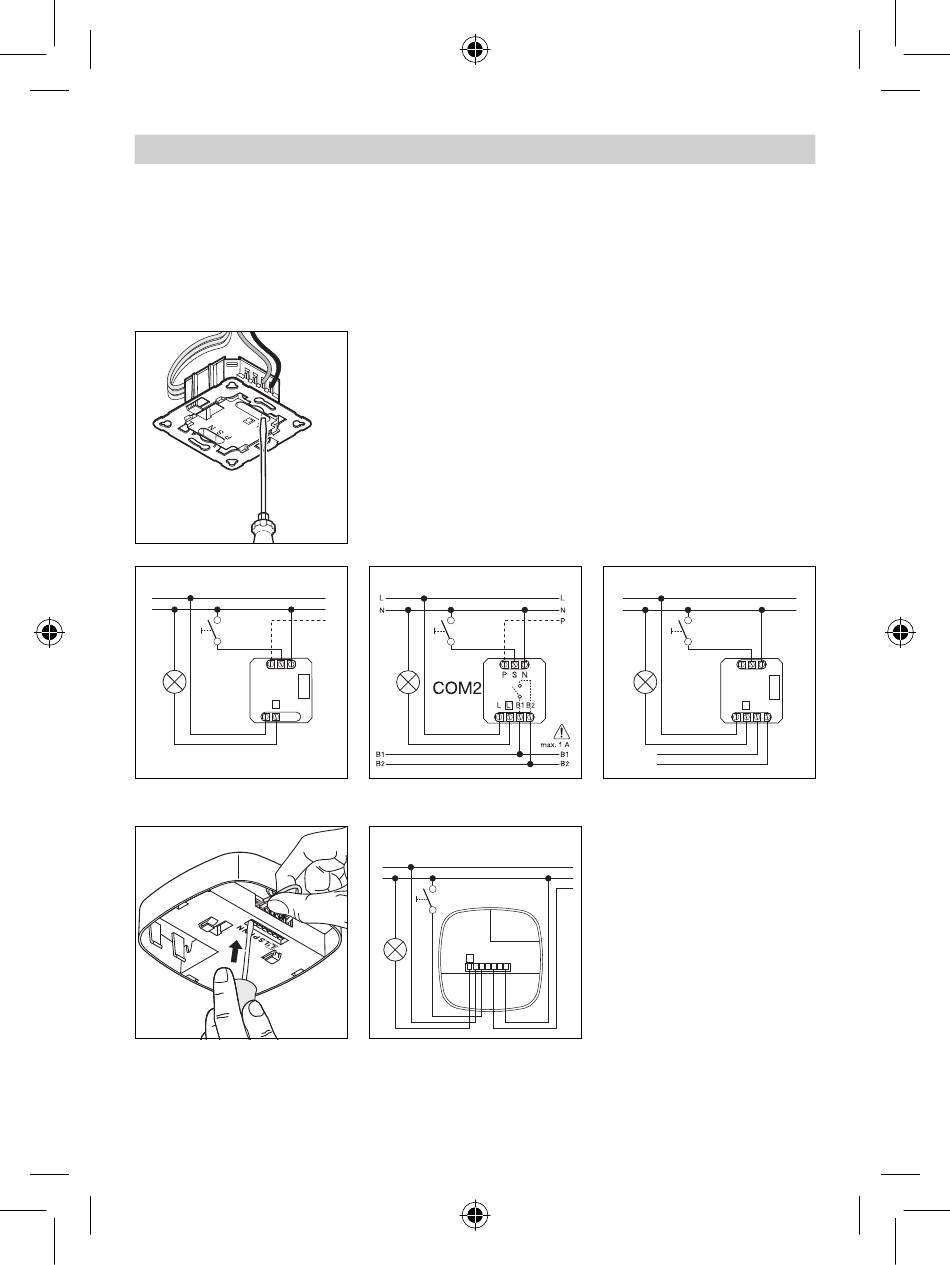

Elektrische Installation/Automatikbetrieb
Bei der Auswahl der Verdrah-
tungsleitungen sind grundsätz-
lich die Installationsvorschriften
nach VDE 0100 einzuhalten (sie-
he Sicherheitshinweise auf Seite
10). Für die Verdrahtung der
Präsenzmelder gilt : Nach VDE
0100 520 Abschn. 6 darf für die
COM 1
L
N
P S N
COM1
L L'
Verdrahtung zwischen Sensor
und EVG eine Mehrfachleitung
verwendet werden, die sowohl
die Netzspannungleitungen wie
auch die Steuerleitungen enthält
(z.B. NYM 5 x 1,52). Die Netzan-
schlussleiung darf max. einen
Durchmesser von 10 mm haben.
COM 2
L
N
P
COM 1 AP
L
N
L'
L
S
P
P N
N
- 12 -
Der Klemmbereich der Netz-
anschlussklemme ist für
maximal 2 x 2,5 mm
2
ausgelegt.
Bei der Installation der AP Varian-
te ist ein Leitungsschutzschalter
(16 A) vorzuschalten.
DIM
L
N
P S N
DIM
L L'
1-10V
max. 100 mA
L
N
P
L
N
1-10V
+ –
