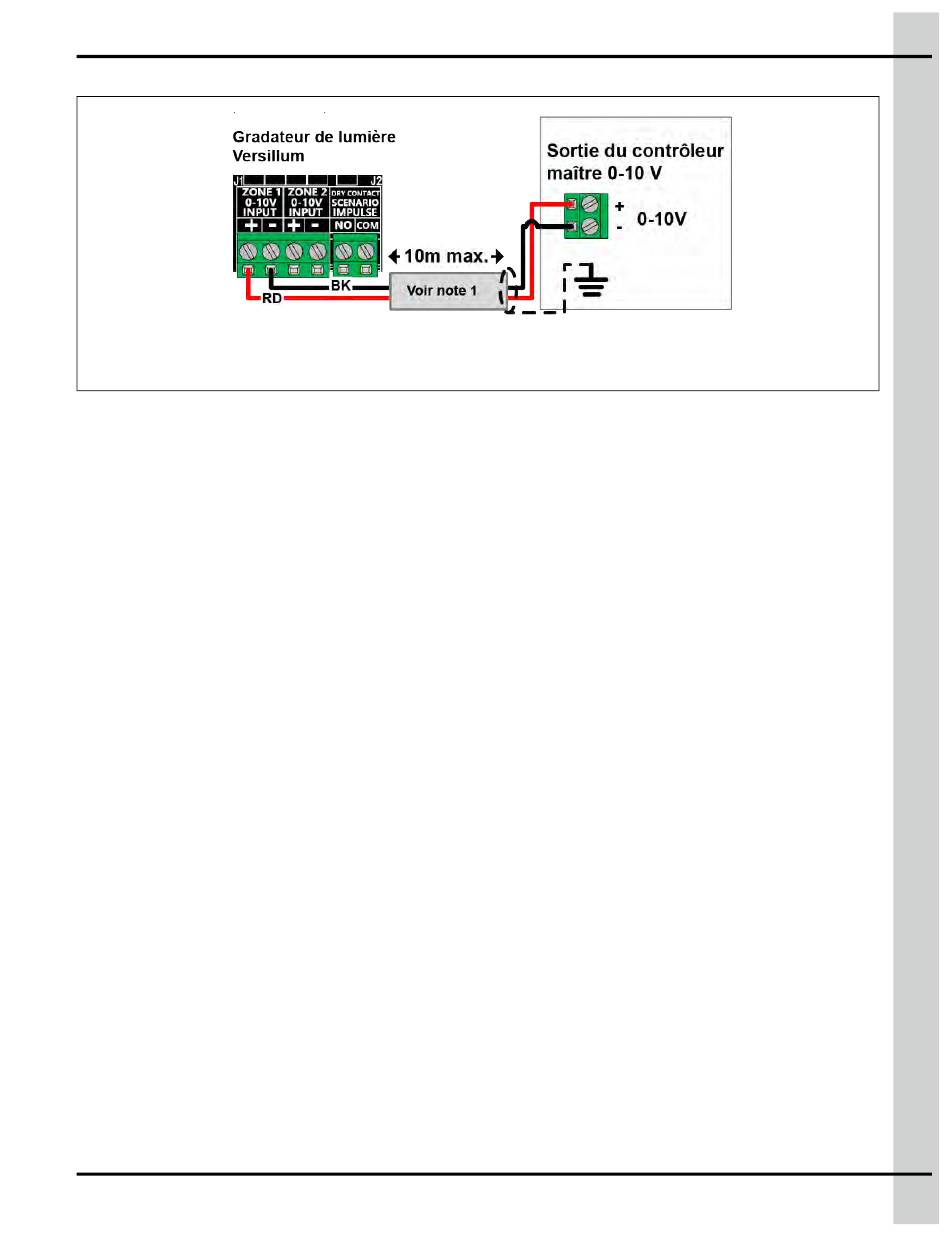

Figure 3-6 Câblage pour une seule source de 0-10 V pour deux zones
REMARQUE: Une paire torsadée blindée, 18 AWG (min.), 600 V, 90 C (min.)
Câblage pour plusieurs entrées 0–10 V de gradateurs de lumière Versillum à
partir d'un contrôleur maître
1. Dévissez les vis du couvercle du boîtier et retirez le couvercle si nécessaire.
2. Reliez avec un câble la première entrée 0-10 V de la Zone 1 «Zone 1 0-10V input» du gradateur de
lumière Versillum à la première sortie 0-10 V du contrôleur maître en respectant la polarité de
chaque côté.
3. Reliez avec un câble l'entrée 0-10 V précédente de la Zone 1 «Zone 1 0-10V input» du gradateur
de lumière Versillum à l'entrée 0-10 V suivante de la Zone 1 «Zone 1 0-10V input» du gradateur de
lumière Versillum en respectant la polarité de chaque côté.
4. Répétez l'étape 3 pour connecter toutes les entrées 0-10 V des gradateurs de lumière Versillum.
5. Réglez le commutateur DIP n° 6 sur la position « ON » sur tous les gradateurs de lumière Versillum.
6. Replacez le couvercle et reposez les vis.
