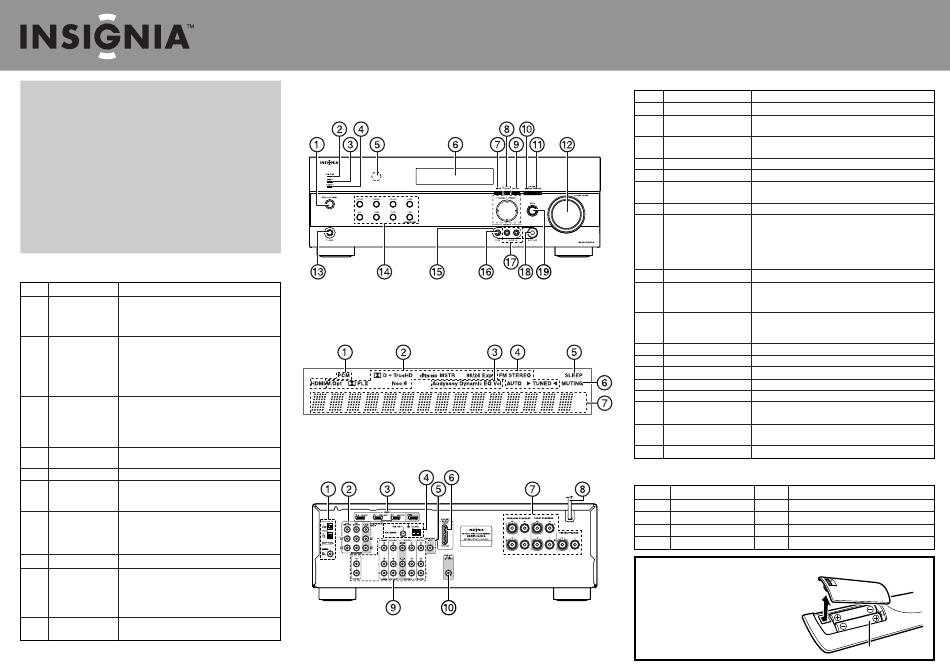

Insignia NS-R5101AHD-A Guide D'installation Rapide

Félicitations d'avoir acheté ce produit Insignia de haute qualité. Le
modèle NS-HTIB51A représente la dernière avancée technologique
dans la conception de systèmes de cinéma maison et a été conçu pour
des performances et une fiabilité exceptionnelles.
Contenu de l'emballage
• Récepteur
• Antenne FM
Émetteur-récepteur • Antenne AM
•
MC
Rocketboost (NS-RB1) • Étiquettes de couleur pour
les câbles de haut-parleurs
• Télécommande
• Guide de l'utilisateur
• Piles AA (2)
• Guide d'installation rapide
• Microphone de configuration
des haut-parleurs
Composants de la face arrière
Élément Description Fonction
1 Prises d'ENTRÉE Brancher le câble optique numérique d'un système de jeux
NUMÉRIQUE vidéo (1) ou d'un téléviseur/lecteur CD (2) sur les prises
supérieures ou le câble coaxial numérique d'un lecteur de
disques Blu-ray/DVD sur la prise inférieure.
2 Prises vidéo à Brancher les câbles d'une source vidéo à composantes sur les
COMPOSANTES prises n° 1 (BD/DVD) ou n° 2 (TV câblée/SAT).
Brancher les câbles pour un moniteur vidéo à composantes sur
les prises de sortie (OUT).
Les prises sont de couleur (rouge, verte et bleue) afin de
correspondre au connecteur du câble.
3 Prises HDMI Brancher le câble d'entrée de signal HDMI d'un système de
jeux vidéo (IN3), d'un décodeur de TV câblée/satellite (IN2) ou
d'un lecteur BD/DVD (IN1). Brancher le câble du signal de
sortie HDMI pour un téléviseur ou un moniteur sur la prise de
sortie (OUT).
4 Connecteurs D' A NTENNE Connecter une antenne FM de 75 ohms au connecteur coaxial
ou une antenne cadre AM aux connecteurs du câble.
5 Sortie moniteur V (Vidéo) Connecter cette prise à un téléviseur.
6 MC
Port Rocketboost Connecter le modèle NS-RB1 à ce port. Pour toute information
sur la technologie sans fil Rocketboost
l'utilisateur.
7 HAUT-PARLEURS AVANT Connecter les haut-parleurs avant à ces connecteurs.
HAUT-PARLEURS
Connecter les haut-parleurs ambiophoniques gauche et droit
AMBIOPHONIQUES
et le haut-parleur central à ces connecteurs.
HAUT-PARLEUR CENTRAL
Cordon d'alimentation c.a. Brancher ce câble sur une prise secteur c.a.
8
9 Prises vidéo composite et Brancher les câbles de sortie vidéo composite et audio G/D des
périphériques concernés dans ces prises.
audio G/D
Pour l'enregistrement de vidéos, brancher les câbles d'entrée
vidéo composite et audio G/D pour un magnétoscope ou un
enregistreur vidéo numérique dans les prises de sortie (OUT).
10 Haut-parleur Connecter un haut-parleur d'infra-graves à cette prise.
d'infra-graves
Le produit réel peut être différent de celui illustré.
Caractéristiques
Commandes du panneau avant
Affichage fluorescent
Vue arrière
MC , voir le Guide de
Récepteur de cinéma maison AV NS-R5101AHD-A
Commandes du panneau avant
Élément Description
1 Bouton MARCHE/ATTENTE
2 Témoin d'intercommunication
HDMI
3 Témoin de zone 2
4 Témoin ATTENTE
5 Capteur de télécommande
6 Affichage
7 Touche CONFIGURATION
SYNTONISATION  / 
8
STATION PRÉRÉGLÉE  / 
ENTRÉE
9 Touche RETOUR
10 Touche MÉMOIRE
11 Touche MODE DE
SYNTONISATION
12 Bouton du VOLUME PRINCIPAL
13 Prise de casque d'écoute
14 Touches de sélection de l' e ntrée
15 Capuchon protecteur
16 Prise auxiliaire d'entrée vidéo
17 Prises auxiliaires d'entrée
audio G/D
18 Prise du microphone de
configuration
19 Touche AUDIO
Fonctions de l'affichage fluorescent
ÉLÉMENT DESCRIPTION
1 Témoins de l' e ntrée audio
2 Témoin du mode d'écoute
3 Témoins Audyssey
4 Témoins de syntonisation
Installation des piles dans la télécommande
1 Retirer le couvercle.
2 Mettre deux piles de type AA dans le compartiment,
en respectant la polarité indiquée.
3 Remettre le couvercle en place.
ATTENTION : Ne pas utiliser de piles
rechargeables Ni-Cd dans cette télécommande.
Enlever les piles s'il n'est pas prévu de les utiliser
pendant une longue période.
Guide d'installation rapide
Fonction
Permet de mettre le récepteur stéréo en marche.
S'allume quand la fonction d'intercommunication HDMI est activée en
mode attente.
S'allume quand le modèle NS-RB1 est connecté au port Rocketboost
et mis en marche.
S'allume en rouge lorsque le récepteur stéréo est en mode attente.
Reçoit les signaux de la télécommande.
Fournit toute information relative aux fonctions et à la configuration
du récepteur.
Permet d'accéder aux menus d' é cran.
Appuyer sur TUNING (syntonisation)  /  pour syntoniser la
station de radio suivante ou précédente.
Appuyer sur PRESET (Station préréglée)  /  pour syntoniser la
station de radio préréglée suivante ou précédente.
Appuyer sur ENTER (Entrée) pour confirmer la sélection.
En mode menu, cette touche permet de revenir au menu précédent.
Permet de mémoriser une station de radio préréglée. Appuyer sur
cette touche en même temps que sur la touche TUNING MODE (Mode
de syntonisation) pour supprimer les stations préréglées.
Permet d'activer le mode de syntonisation du récepteur et d'écouter la
radio. Appuyer sur cette touche en même temps que la touche
mémoire (MEMORY) pour supprimer les stations préréglées.
Permet d'augmenter ou de diminuer le volume sonore.
Brancher le casque d' é coute sur cette prise.
Permet de sélectionner la source d' e ntrée du signal souhaitée.
Le retirer pour utiliser cette prise.
Brancher une source vidéo externe sur cette prise.
Brancher une source audio externe sur cette prise.
Brancher le microphone de configuration Audyssey sur cette prise.
Permet d'accéder à la configuration audio.
ÉLÉMENT DESCRIPTION
5 Témoin d'arrêt différé (SLEEP)
6 Témoin de mise en sourdine (MUTING)
7 Affichage NUMÉRIQUE
Piles (AA)
MC
