Démarrage du brûleur
Mettre le brûleur sous tension par l'intermédiaire de l'interrupteur
de déconnexion sur le panneau de la chaudière.
Fermer les thermostats/pressostats, régler les paramètres sur le
régulateur RWF 40. Consulter le manuel spécifique pour cette opé-
ration.Tourner l'interrupteur de la Fig. 37 sur la position « ON » et
tourner l'interrupteur de la Fig. 37 en position « LOCAL ».
S'assurer que les lampes et les appareils de
contrôle connectés aux solénoïdes et que les
voyants lumineux des solénoïdes en question
n'indiquent pas la présence de tension. S'il y a de
DANGER
la tension, arrêter le brûleur immédiatement et
contrôler le câblage électrique. Quand le brûleur
démarre, contrôler le sens de rotation du moteur,
comme indiqué sur (Fig. 37).
Comme le brûleur n'est pas équipé d'un dispositif
permettant de vérifier la séquence des phases, la
rotation du moteur peut être incorrecte. Dès que le
brûleur a démarré, aller en face du ventilateur de
refroidissement du moteur du ventilateur et vérifier
s'il tourne dans le sens contraire des aiguilles d'une
montre. Voir la Fig. 37.
Si ce n'est pas le cas:
placer l'interrupteur de Fig. 37 sur "0" et
attendre que la boîte de contrôle active la
phase d'arrêt;
couper l'alimentation électrique du brûleur;
inverser les phases de l'alimentation triphasée.
Réglage du débit de gaz/d'air
– Déplacer lentement vers le débit maximum
(vanne papillon complètement ouverte);
– ajuster le débit maximum requis avec le stabilisa-
DANGER
teur de pression du gaz;
– ajuster les paramètres de combustion avec le
servomoteur d'air et mémoriser le point de com-
bustion maximum;
terminer la procédure lentement, en synchronisant
la combustion avec les deux servomoteurs et en
mémorisant les différents points de consigne.
20029325
Démarrage, réglage et fonctionnement du brûleur
Pour ce qui est du processus de démarrage et le
réglage des paramètres, se remettre au manuel
d'instructions spécifique de la came électro-
ATTENTION
nique LMV37... fournie avec le brûleur.
D10448
28
O FF
O N
LO CAL
REM O TE

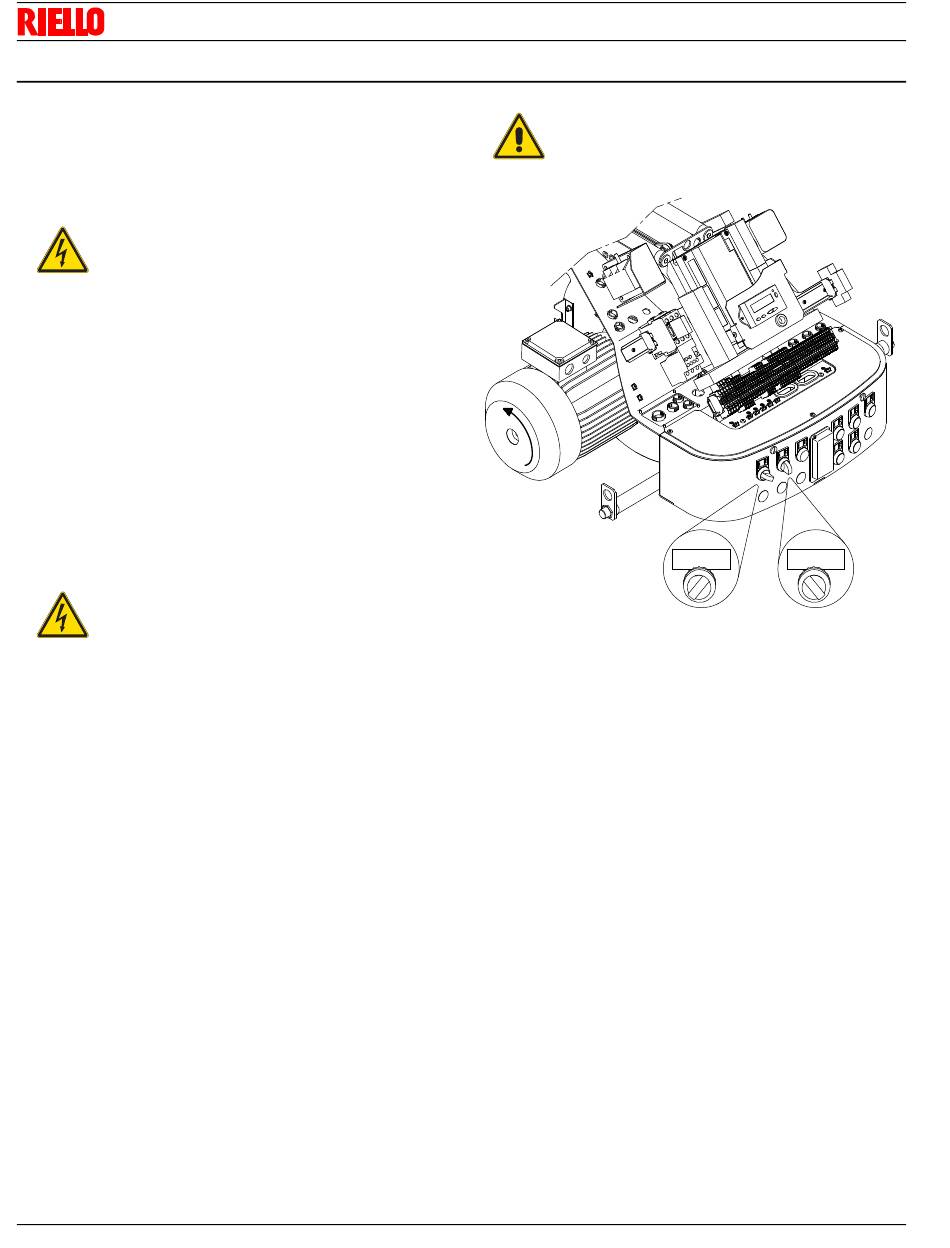

Fig. 37
