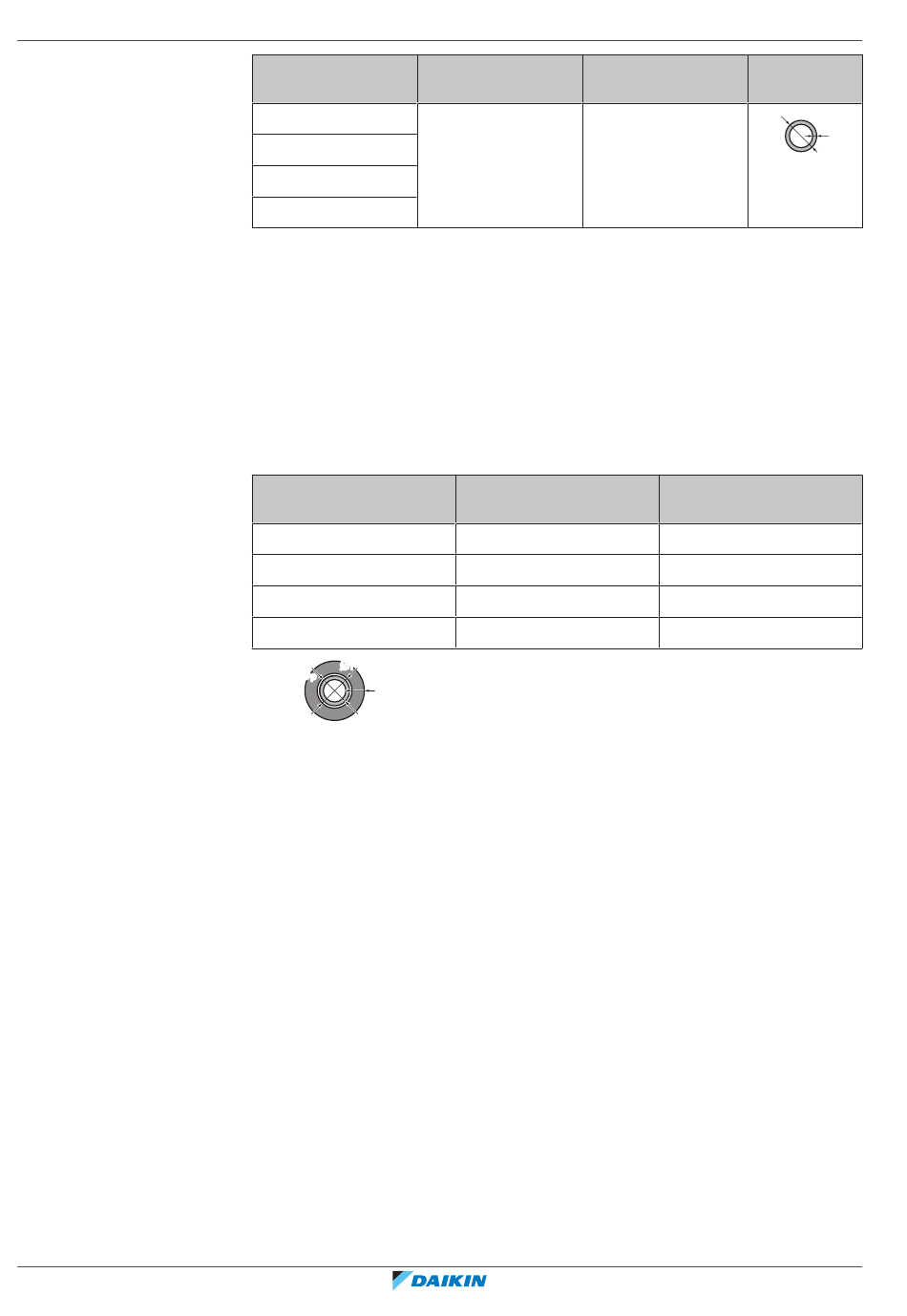

7.1.2 Isolation de la tuyauterie de réfrigérant
7.2 Raccordement de la tuyauterie de réfrigérant
7.2.1 Concernant le raccordement de la tuyauterie de réfrigérant
Guide de référence installateur
34
Diamètre extérieur
(Ø)
6,4 mm (1/4")
9,5 mm (3/8")
12,7 mm (1/2")
15,9 mm (5/8")
(a)
En fonction de la législation en vigueur et de la pression de travail maximale (voir "PS High"
sur la plaquette signalétique), une épaisseur de tuyauterie plus grande peut être requise.
▪ Utilisez de la mousse de polyéthylène comme matériau d'isolation:
- avec un taux de transfert de chaleur compris entre 0,041 et 0,052 W/mK (entre
0,035 et 0,045 kcal/mh°C),
- avec une résistance à la chaleur d'au moins 120°C.
▪ Épaisseur de l'isolation
Diamètre extérieur du
tuyau (Ø )
p
6,4 mm (1/4")
9,5 mm (3/8")
12,7 mm (1/2")
15,9 mm (5/8")
Ø Ø
i i
Ø Ø
p p
t
Si la température est supérieure à 30°C et si l'humidité relative est supérieure à
80%, l'épaisseur des matériaux d'isolation doit alors être d'au moins 20 mm afin
d'éviter toute condensation sur la surface du matériau isolant.
Avant de raccorder la tuyauterie de réfrigérant
Assurez-vous que l'unité extérieure et intérieure sont montées.
Ordre de montage habituel
Le raccordement de la tuyauterie de réfrigérant implique:
▪ Raccordement de la tuyauterie de réfrigérant à l'unité intérieure
▪ Raccordement de la tuyauterie de réfrigérant à l'unité extérieure
▪ Isolation de la tuyauterie de réfrigérant
Degré de trempe
Recuit (O)
Diamètre intérieur de
l'isolation (Ø )
i
8~10 mm
10~14 mm
14~16 mm
16~20 mm
CTXM15+FTXM20~42+ATXM20~35R2/5V1B + FTXM50~71R2V1B +
(a)
Épaisseur (t)
≥0,8 mm
Épaisseur de l'isolation (t)
≥10 mm
≥13 mm
≥13 mm
≥13 mm
