Montage Et Raccordement De L'appareil - elsner elektronik Suntracer KNX sl light Installation Et Réglage

Fig. 16

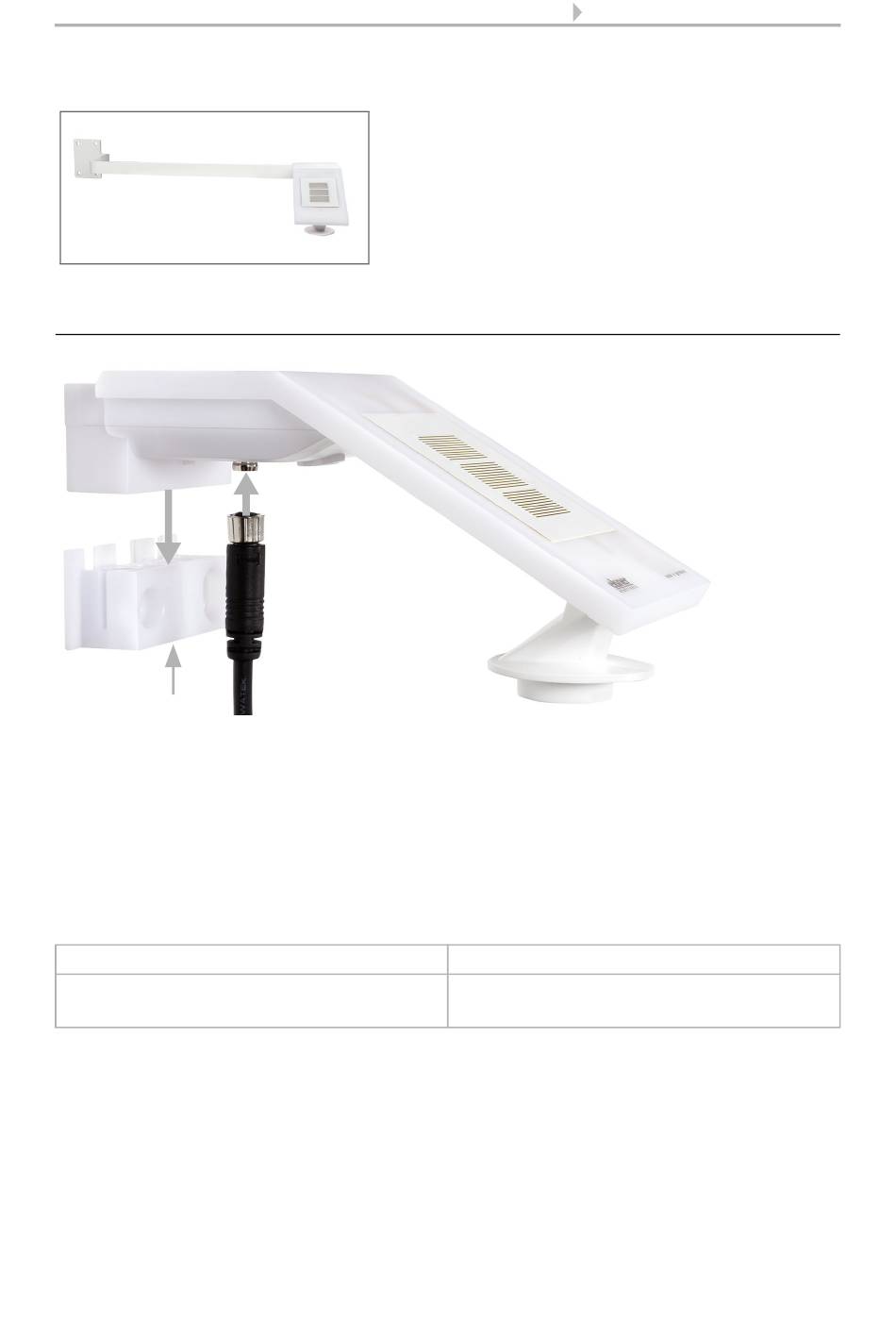

3.1.3. Montage et raccordement de l'appareil

1
2
Fig. 17
1. Déplacer l'appareil du haut pour le placer sur le support.
2. Serrer la vis du support de manière à sécuriser l'appareil.
3. Visser le connecteur M8 du câble de raccordement sur le dessous de l'appareil à
l'aide de la douille de raccordement.
Raccorder l'extrémité dénudée du câble de raccordement avec le bus KNX et la tension
auxiliaire. Pour ce faire, utiliser le boîtier de raccordement et les bornes fournis.
Bus KNX :
+ Rouge
- Noir
Station météo Suntracer KNX sl light • Version: 13.12.2021 • Sous réserve de modifications techniques.
13
3
Installation et mise en service
Capteur décalé vers la droite (ou la
gauche).
Tension auxiliaire :
+ Jaune
- Blanc
