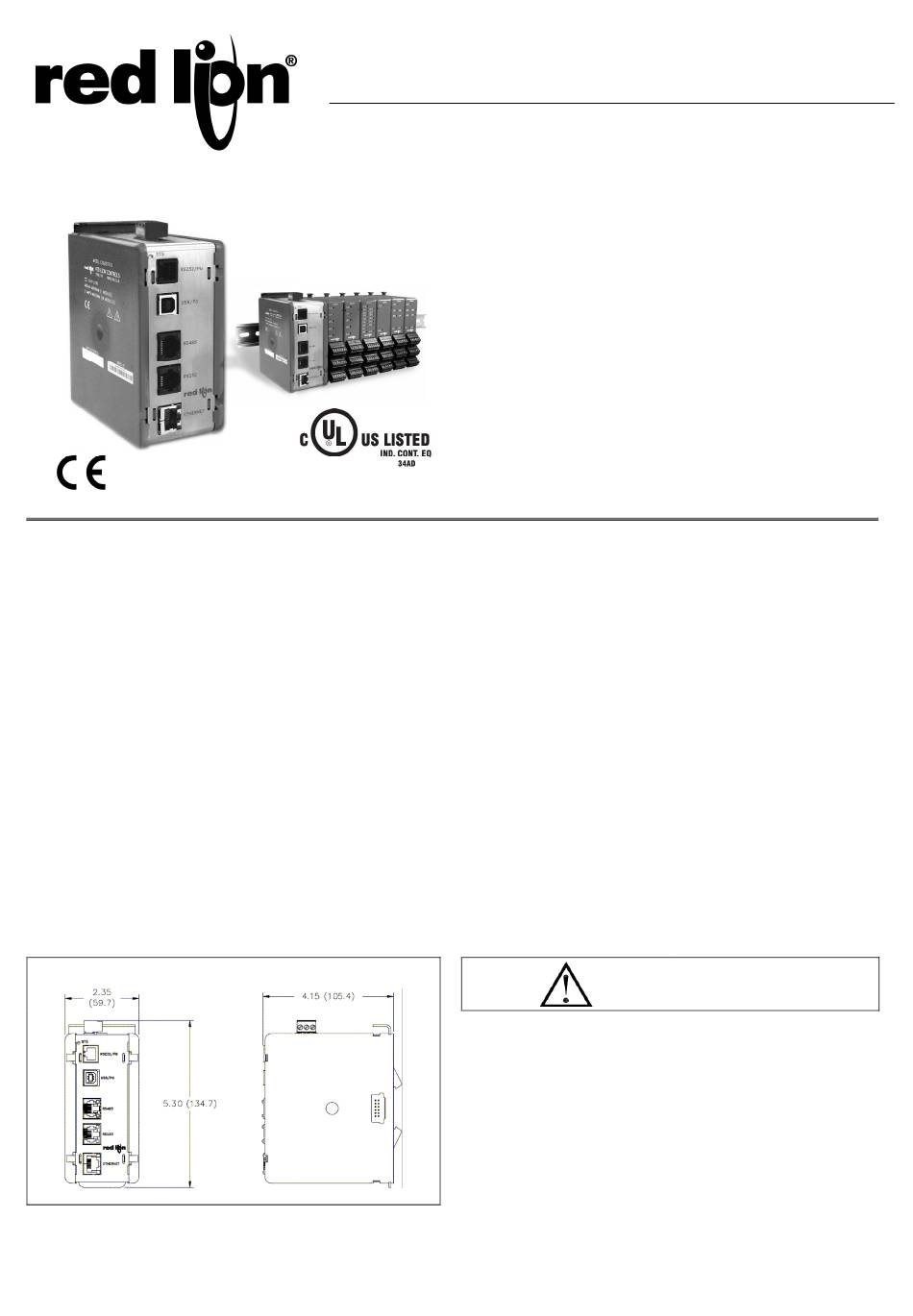

red lion MASTER MODULAR CONTROLLER Notice

Tel +1 (717) 767-6511
Fax +1 (717) 764-0839
www.redlion.net
M
MASTER MODULAR CONTROLLER - MODÈLE CSMSTRV2
DESCRIPTION GÉNÉRALE
Le modèle CSMSTRV2 est une plateforme de communication et de pilotage
conçue pour être utilisée avec les modules esclaves d'acquisition de données. Le
CSMSTRV2 utilise un protocole propriétaire de communication série à haute
vitesse, via des connexions de fond de panier et avec un maximum de 6
modules esclaves. Le Maître fournit également l'alimentation aux modules via
le même type de connexion.
Au moment de la mise sous tension, le CSMSTRV2 identifie et adresse
automatiquement les modules esclaves connectés. En mémorisant les
informations de configuration de tous les modèles, le CSMSTRV2 est en
mesure de re-configurer automatiquement les modules qui seraient remplacés et
ce même sous tension.
Le Maître est équipé de ports de communication à haute vitesse en RS232
/ 422 / 485 et d'un port Ethernet pour les connexions vers les PC, les API et
les systèmes SCADA. Une liste non exhaustive de pilotes de protocoles pour
maîtres et esclaves est disponible pour permettre au CSMSTRV2 de partager
et d'échanger des données avec des équipements externes. Le port Ethernet
10 Base-T / 100 Base TX peut également être utilisé pour se raccorder et
partager des données à haute vitesse avec d'autres équipements.
Le CSMSTRV2 est conçu pour remplacer directement le CSMSTRSE
d'origine. Ce nouveau modèle offre certains avantages comme l'exploitation
sous le logiciel Crimson 2.0 qui permet de télécharger les fichiers de
configuration. Pour raccourcir la programmation, les fichiers créés sous
Crimson 1.0 (fichiers .cdb) peuvent être importés dans Crimson 2.0.
La conception du contrôleur modulaire, haute densité et à fixation sur
rail DIN, permet un gain de temps et d'espace dans l'armoire. Les modules
se clipsent aisément sur les rails DIN en T standard.
DIMENSIONS en pouces (mm)
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
● PERMET UN CONTRÔLE HIÉRARCHIQUE DE TOUT TYPE
DE MODULE CONNECTÉ AU MAÎTRE
● PERMET L'ALIMENTATION ET LA COMMUNICATION DES
MODULES AVEC LE MAÎTRE PAR LES BASES DE
CHAQUE MODULE
● STOCKE LA CONFIGURATION DE CHAQUE BOUCLE ET
REPROGRAMME AUTOMATIQUEMENT TOUT MODULE DE
BOUCLE REMPLACE
● NOMBREUX PROTOCOLES INTEGRES : PERMET UN ACCES
AISE AUX APIs, PCs ET SYSTEMES SCADA
● PORTS SERIE INDEPENDANTS, FOURNISSANT DES
METHODES D'INTEGRATION ET DE COMMUNICATIONS
VIRTUELLEMENT ILLIMITEES
● CONNECTION ETHERNET 10-BASE-T/100 BASE-TX
PERMETTANT UNE COMMUNICATION RESEAU
● SUPPORTE JUSQU'A 16 MODULES DIFFÉRENTS
● FONCTIONNE AVEC LE LOGICIEL CRIMSON 2.0 (LES FICHIERS
CRIMSON 1.0 PEUVENT ÊTRE IMPORTÉS DANS CRIMSON 2.0)
LOGICIEL
Le CSMSTRV2 se programme via le logiciel Crimson 2.0 compatibles
environnement Windows ® 2000 ou ultérieur. Ce logiciel dispose d'une
interface graphique facile à utiliser et qui peut être achetée accompagnée
d'un kit qui inclut les notices et les câbles.
COMPOSITION DE L'EMBALLAGE
- CS Maître
- Clef de terminaison de Bus
- Bornier de raccordement pour l'alimentation
SYNTHÈSE DE SÉCURITÉ
Toutes les règles de sécurité, les codes et instructions locales qui figurent dans
le présent document, ou sur l'équipement lui-même doivent être observées pour
garantir la sécurité des personnes et éviter les dommages à l'instrument ou à
l'équipement qui lui est connecté. Si l'équipement n'est pas utilisé comme
spécifié par le fabricant, la protection qu'il fournit peut être insuffisante.
Ne pas utiliser cet appareil pour commander directement des moteurs, des
distributeurs ou autres actionneurs non équipés de sécurité. Ceci peut être
dangereux pour les personnes ou pour les équipements dans les cas de défauts de
l'appareil. L'installation d'un indicateur de limite de température indépendant et
redondant capable d'émettre des alarmes est fortement recommandée.
1
Notice N° CSMSTRV2-A
Dessins N° LP0641
Version 11/06 Fr
ATTENTION : Danger potentiel.
Lire la totalité des instructions avant
d'installer et de mettre en service.
