red lion G308 Documentation Technique

AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Tel : +31(0)334 723 225
Fax : +31(0)334 893 793
www.redlion.net

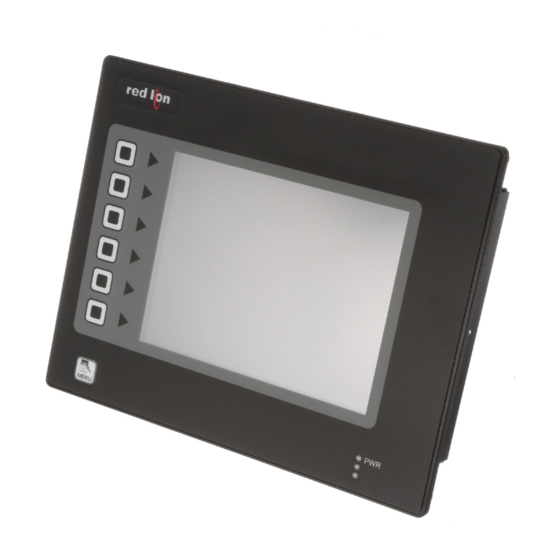

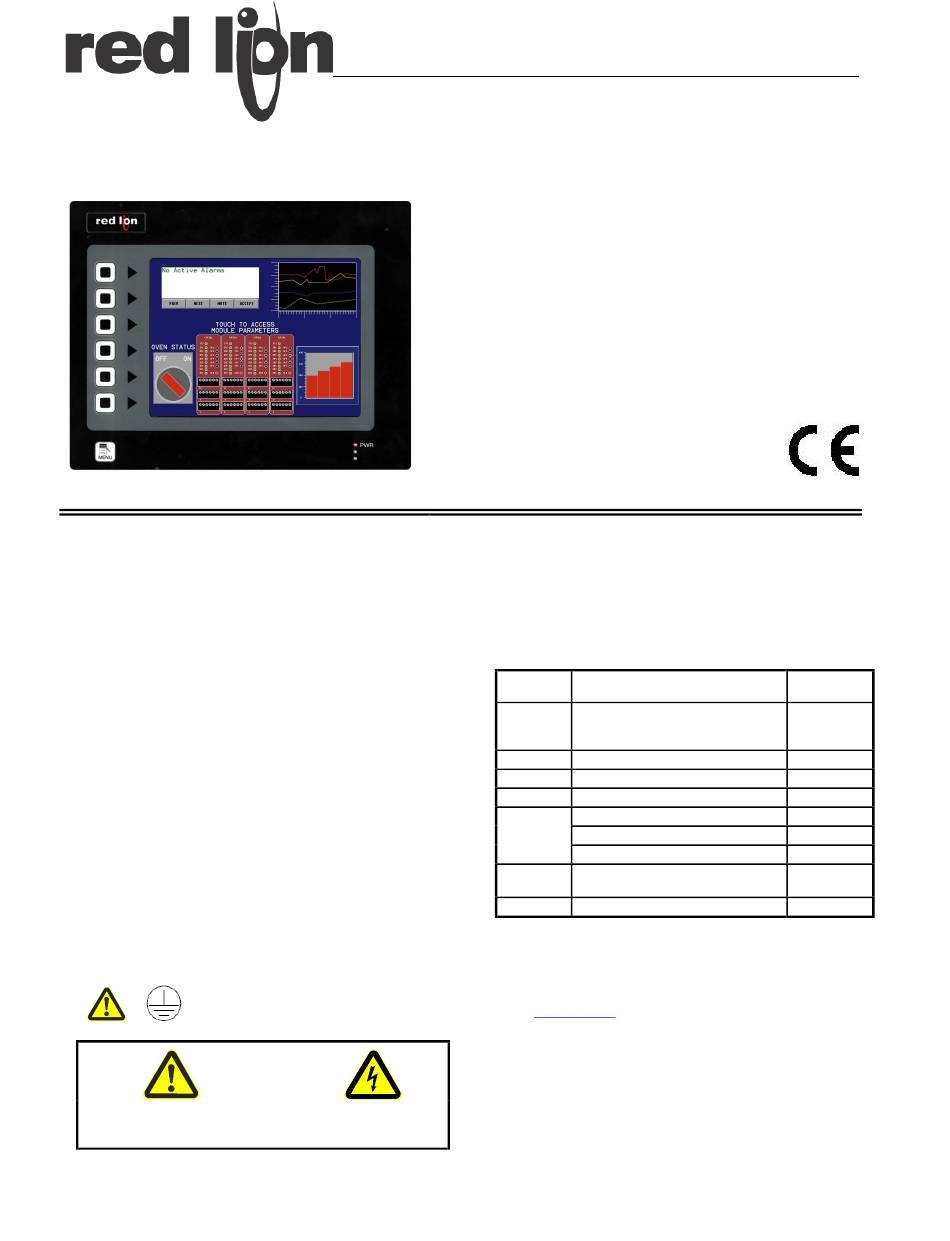

MODELE G308 - INTERFACE OPERATEUR GRAPHIQUE, LCD COULEUR
DESCRIPTION GENERALE
L'interface homme machine G308 combine des capacités uniques
normalement réservées à de puissants superviseurs, avec une étonnante
facilité de programmation, mais à un prix bien plus attractif. L'utilisation de
Crimson , logiciel de développement commun à tous nos HMI, permet un
gain de temps, de développement et un coup moindre de réalisation. Ceci du
au fait que nos IHM remplacent beaucoup d'autres matériels annexes coûteux.
La nouvelle plateforme hardware des G3 intègre un puissant processeur
hautes performances doté de multiples fonctions.
Le G308 est capable de communiquer avec la plupart des matériels par des
ports de communication série haute vitesse (115 Kbd) RS232/422/485 et
Ethernet 10 Base T / 100 Base-TX. De plus, le G308 dispose d'un port
USB pour les chargements rapides de fichiers d'application et pour l'accès
aux tendances et aux enregistreurs de données. Un slot de CompactFlash®
est prévu de manière à ce que les cartes Flash puissent être utilisées pour :
enregistrer vos données, vos tendances ou pour mémoriser des fichiers de
configuration plus importants.
En complément, pour accéder et piloter des ressources externes, le G308 permet
aux utilisateurs de visualiser et de saisir aisément des informations. Ils peuvent
ainsi saisir des données via l'écran tactile et/ou le clavier à 7 boutons.
SYNTHESE SECURITE
Toutes les règles de sécurité, les codes et instructions locales qui figurent dans le
présent document ou sur l'équipement lui-même doivent être observés pour
garantir la sécurité des personnes et éviter les dommages à l'instrument ou à
l'équipement qui lui est connecté. Si l'équipement n'est pas utilisé comme
spécifié par le fabricant, la protection qu'il fournit peut être insuffisante.
Ne pas utiliser cet appareil pour commander directement des moteurs, des
distributeurs ou autres actionneurs non équipés de sécurité. Cela peut être dangereux
pour les personnes ou pour les équipements dans les cas de défauts de l'appareil.
La borne du conducteur de protection est soudée
aux pièces conductrices de l'appareil et ce pour
raisons de sécurité, elle doit être raccordée à un
système de terre de protection extèrieur
ATTENTION !
Lire la totalité des instructions avant
d'installer et de mettre en service
* CompactFlash est une marque déposée de CompactFlash Association
AVEC AFFICHAGE VGA ET ECRAN TACTILE
• Configuration à l'aide du logiciel Crimson (version 2.0 ou ultérieure).
• Jusqu'à 5 ports de communication RS-232/422/485
(2 RS-232 et 1 RS-422/485 en standard, 1 RS-232 et 1 RS422/485 par
une carte de communication optionnelle).
• Port Ethernet 10 Base T / 100 –TX pour la connexion réseau et
les pages web.
• Port USB pour le transfert des applications ou pour les transferts de
données vers un PC.
• Configuration de l'appareil stockée dans une mémoire non volatile
(Flash 8 MO).
• Slot CompactFlash ® pour augmenter la capacité mémoire.
• LCD 640x480 pixels, 256 couleurs en VGA matrice Passive DSTN
de 7,7 pouces.
• Clavier à 7 boutons pour les menus écrans.
• 3 voyants LED en façade.
• Alimentation à partir d'une source 24 VDC ± 20%.
• Ecran tactile analogique de type résistif.
•
•
Convertisseur de protocoles, Gateway, Web Serveur,
Data Logger, Pass Trough... et HMI.
ATTENTION !
Danger, courant électrique
1
CONTENU DE L'EMBALLAGE
– Interface opérateur G308.
– Joint de panneau.
– Cette notice technique.
– Gabarit pour la découpe du panneau.
– Jeu de pièces pour la fixation de l'appareil sur le panneau
– Connecteur pour le raccordement de l'alimentation.
REFERENCES DE COMMANDE
MODELE DESCRIPTION
Interface opérateur pour les applications
G308 intérieures, finition texturée avec
touches en relief.
G3xx Cartes de communication optionnelles
PSDR7 Alimentation montable sur rail DIN
SFCRM2 Logiciel Crimson 2.0
Câble de programmation RS-232
CBL Câble USB de programmation
Câbles de communication
Adaptateur RJ 12 ou RJ45 sur Rail Din
DR
³
Pile de remplacement
1 Contactez votre distributeur Red Lion ou visitez notre site web pour
compléter la sélection
2 Utilisez ce N° de référence pour acheter le logiciel Crimson sur CD
accompagné d'une notice technique imprimée et des câbles USB et
RS-232. Vous pouvez également le télécharger à partir de
www.redlion.net
3 Red Lion dispose, dans sa gamme, de connecteurs modulaires RJ.
Consultez la notice DR pour des détails plus complets.
4 La pile Lithium est du type « bouton », référence CR2025.
Notice N° G308-C
Dessins N° LP0580
Version 11/04 Fr
REFERENCE
G308C000
1
G3xx0000
PSDR7000
2
SFCRM200
CBLPROG0
CBLUSB00
1
CBLxxxxx
DRxxxxxx
4
BAL3R004
