Branchement des câbles d'entrée et de sortie
Connecteurs de sortie RF
Le boîtier est équipé de 12 connecteurs de sortie RF. Ces sorties RF sont indiquées
par deux chiffres séparés par une barre oblique. Le premier chiffre indique la
position du logement de la carte QAM et le deuxième chiffre correspond à la sortie

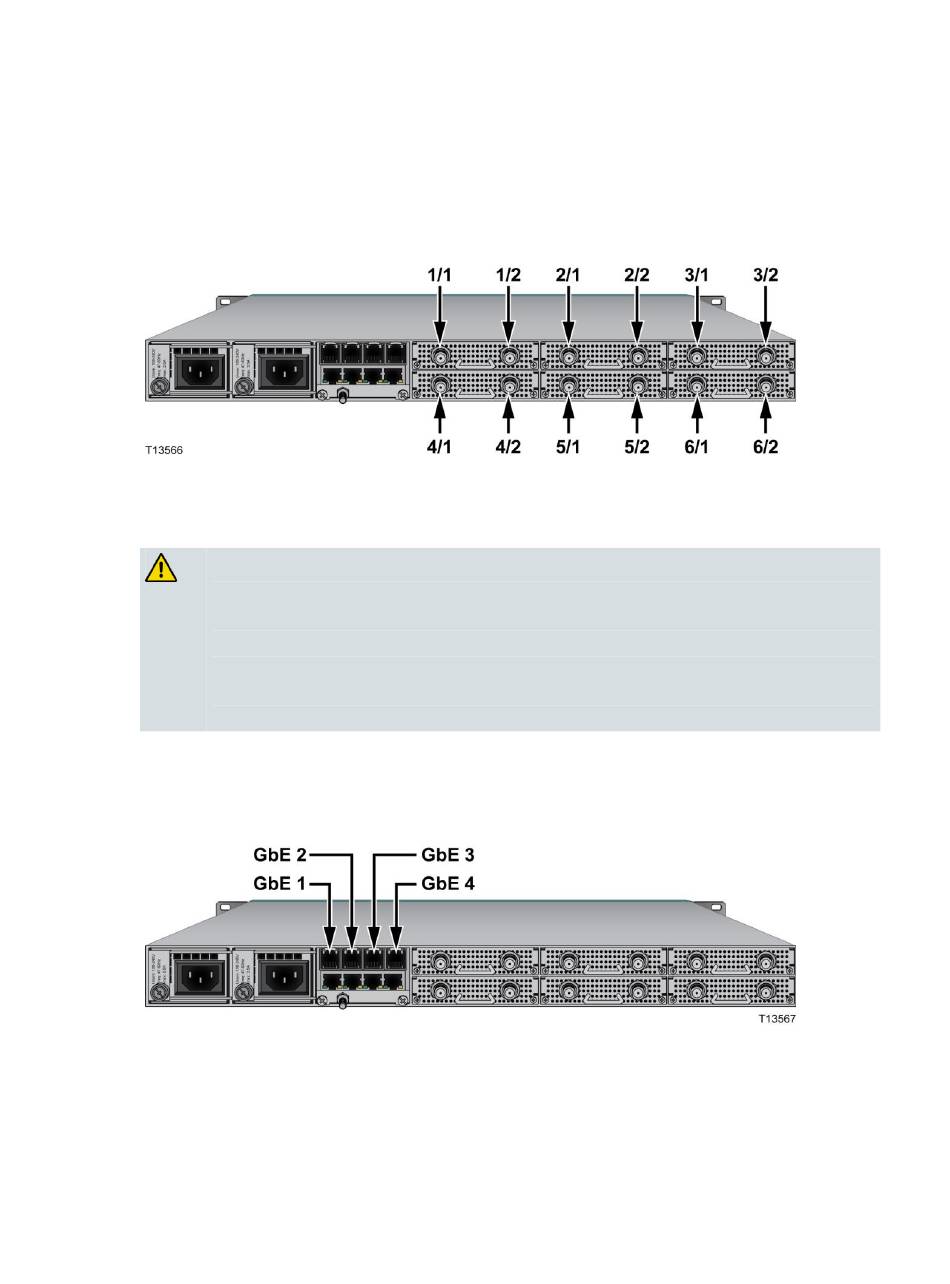

RF sur la carte QAM. L'illustration suivante présente la numérotation des
connecteurs de sortie RF.
Les sorties RF sont des connecteurs de type F. Ces connecteurs doivent uniquement
accepter un câble coaxial dont le diamètre du conducteur central est compris entre
0,56 mm et 1,19 mm.
ATTENTION :


Connecteurs d'entrée IP
Le RF Gateway 1 possède 4 ports Gigabit Ethernet. L'illustration suivante présente
les ports Gigabit Ethernet.
4040695 Rév. A
N'utilisez pas un câble coaxial de conducteur central inférieur à 0,56 mm
ou supérieur à 1,19 mm. Cela pourrait entraîner des dommages ou une
perte de signal.
Si un conducteur central de grand diamètre est inséré dans un connecteur
de type F, il ne peut pas être remplacé ensuite par un conducteur plus
petit. Une perte de signal peut se produire.
Branchement des câbles
27
