AVERTISSEMENT :
Pour effectuer un branchement avec des systèmes d'alimentation CC centralisée
Un système de distribution d'alimentation CC centralisée (en général -48 VCC)
est un système d'alimentation composé de batteries ouvertes, de circuits
chargeur/redresseur, et de dispositifs de distribution principale et secondaire
conçus pour assurer l'alimentation des équipements d'exploitation. Deux types
de systèmes existent :
Systèmes d'alimentation CC mis à terre à la source : la connexion à l'électrode
de mise à terre est située à la source, et des conducteurs mis à terre et de terre
distincts sont fournis dans l'ensemble du système.
Système d'alimentation CC mis à terre à l'emplacement de l'appareil : la
connexion à l'électrode de mise à terre est située dans la zone où l'équipement de
charge est installé.

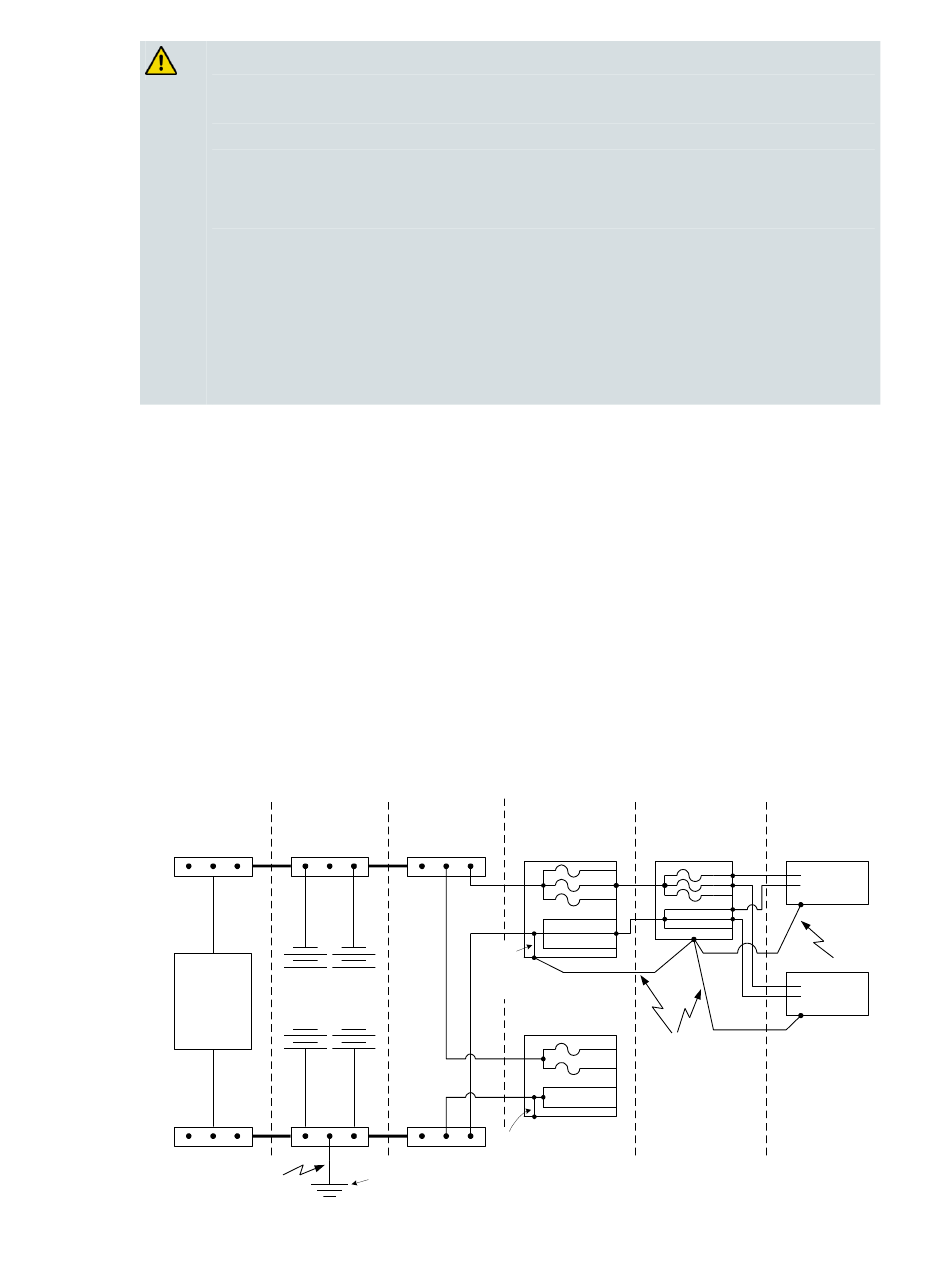

Une architecture classique de distribution de l'alimentation est illustrée ci-dessous :
Charge
Bus
-
Charger
/
Rectifier
+
Grounding
Electrode
Conductor
4040695 Rév. A
Utilisez une protection par circuit de dérivation calibré CC répertoriée
conforme à la taille du câble et d'une intensité maximale de 15 A. La
protection des circuits doit être placée sur le fil chaud.
Nous vous recommandons d'utiliser un minimum de 1,5 mm² (ou AWG16)
pour une intensité de fusion de 15 A.
La source d'alimentation CC doit être isolée électriquement de la source
CA du secteur conformément à la réglementation en vigueur dans le pays
où vous installez le produit.
La largeur de fil du câble utilisé pour brancher un produit au module ou à
la barre bus de distribution CC doit avoir la dimension appropriée pour
éviter toute surcharge.
Câblez toujours la borne de terre du connecteur ou du câble
d'alimentation CC.
Discharge
Batteries
Battery
Battery
Bank
Bank
No 2
No 1
Grounding
Electrode
Primary
Bus
Distribution
Main
Bonding
Jumper
Primary
Powerboard
Main
Bonding Jumper
Branchement des câbles
Secondary
DC Powered
Distribution
Equipment
-
+
Secondary
power board
-
+
Equipment
grounding
conductors
Equipment
grounding
conductor
25
