Domaine d'application
Principe de fonctionne-
ment - mesure de niveau
Principe de fonctionne-
ment - mesure d'interface
NivoGuide® 8200 • Deux fils 4 ... 20 mA/HART, avec qualification SIL
– Notice de mise en service simplifiée NivoGuide 8200
– Manuels d'instructions pour des équipements d'appareil en
option
– Les "Consignes de sécurité" spécifiques Ex (pour les versions
Ex)
– Le cas échéant d'autres certificats
Information:
Dans la notice de mise en service, des caractéristiques de l'appareil
livrées en option sont également décrites. Les articles commandés
varient en fonction de la spécification à la commande.
3.2

Fonctionnement

Le NivoGuide 8200 est un capteur de niveau avec sonde coaxiale
pour la mesure continue de niveau et d'interface. Il est adapté aux
applications dans les liquides dont les températures peuvent aller
jusqu'à 450 °C (842 °F).
En raison de la qualification jusqu'à SIL2, ou SIL3 en redondance
homogène (IEC 61508), le NivoGuide 8200 peut être utilisé dans des
systèmes instrumentés de sécurité (SIS).
La fonction de sécurité (SIF) peut aussi bien être une surveillance du
niveau maximal ou minimal ou une combinaison des deux.
Des impulsions à micro-ondes à haute fréquence se déplacent le
long d'un câble ou d'une tige. Au contact avec la surface du produit,
ces ondes seront réfléchies vers le capteur. L'appareil analyse le
temps de parcours de l'onde et le délivre sous forme de niveau.
h

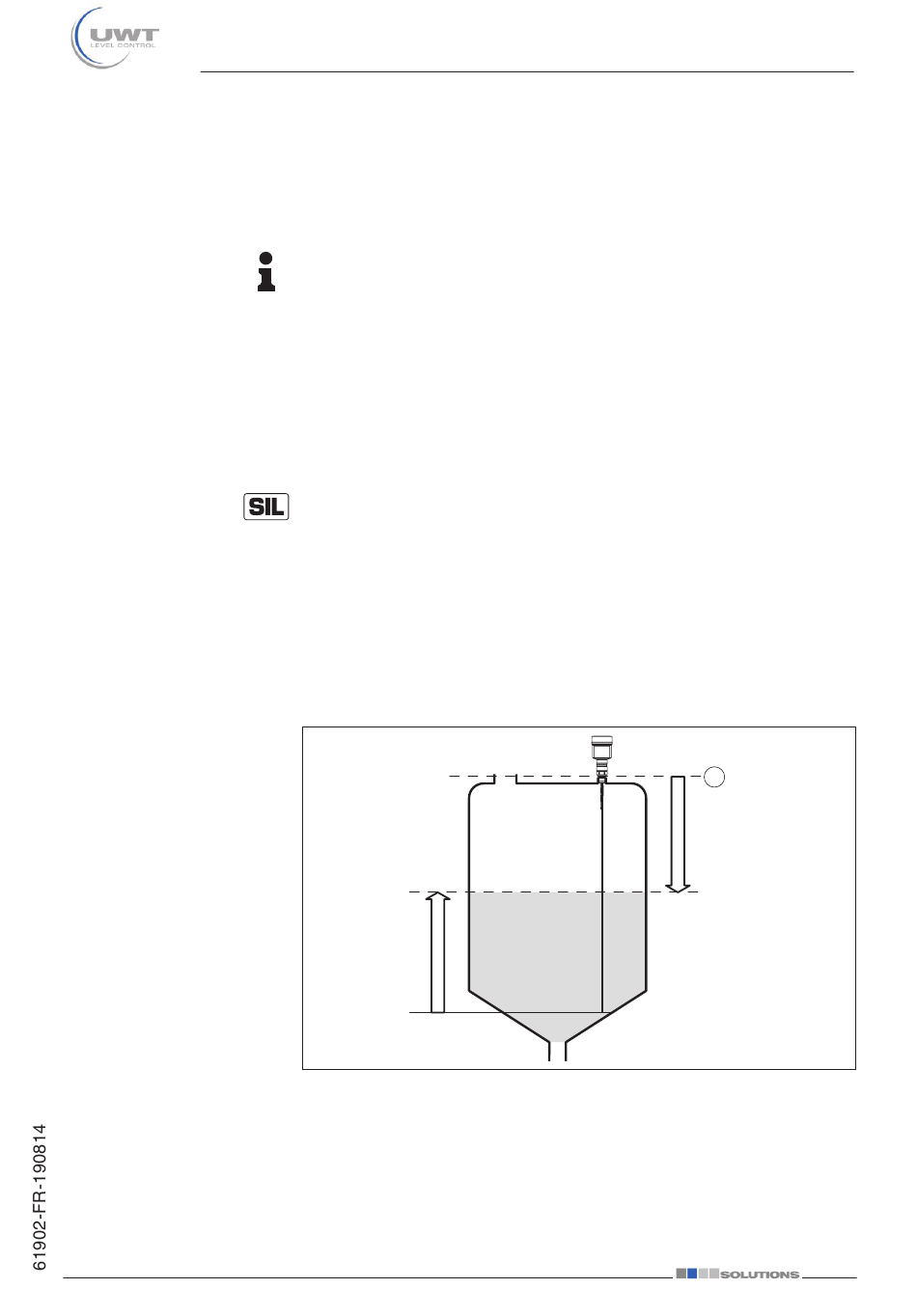

Fig. 2: Mesure de niveau
1 Niveau de référence du capteur (face de joint du raccord process)
d Distance au niveau
h Hauteur - niveau
De courtes impulsions radar à haute fréquence sont guidées le long
d'un câble en acier ou d'une tige. Une partie des ondes est réfléchie
3 Description du produit
1
d
9
