NivoGuide® 8200 • Deux fils 4 ... 20 mA/HART, avec qualification SIL
3 Description du produit
Conditions nécessaires à
la mesure d'interface
10
au contact de la surface du produit. L'autre partie traverse le produit
du haut et sera réfléchie une seconde fois à la couche d'interface. Les
temps de parcours vers les deux couches de produit sont exploités
par l'appareil.
h2
h1

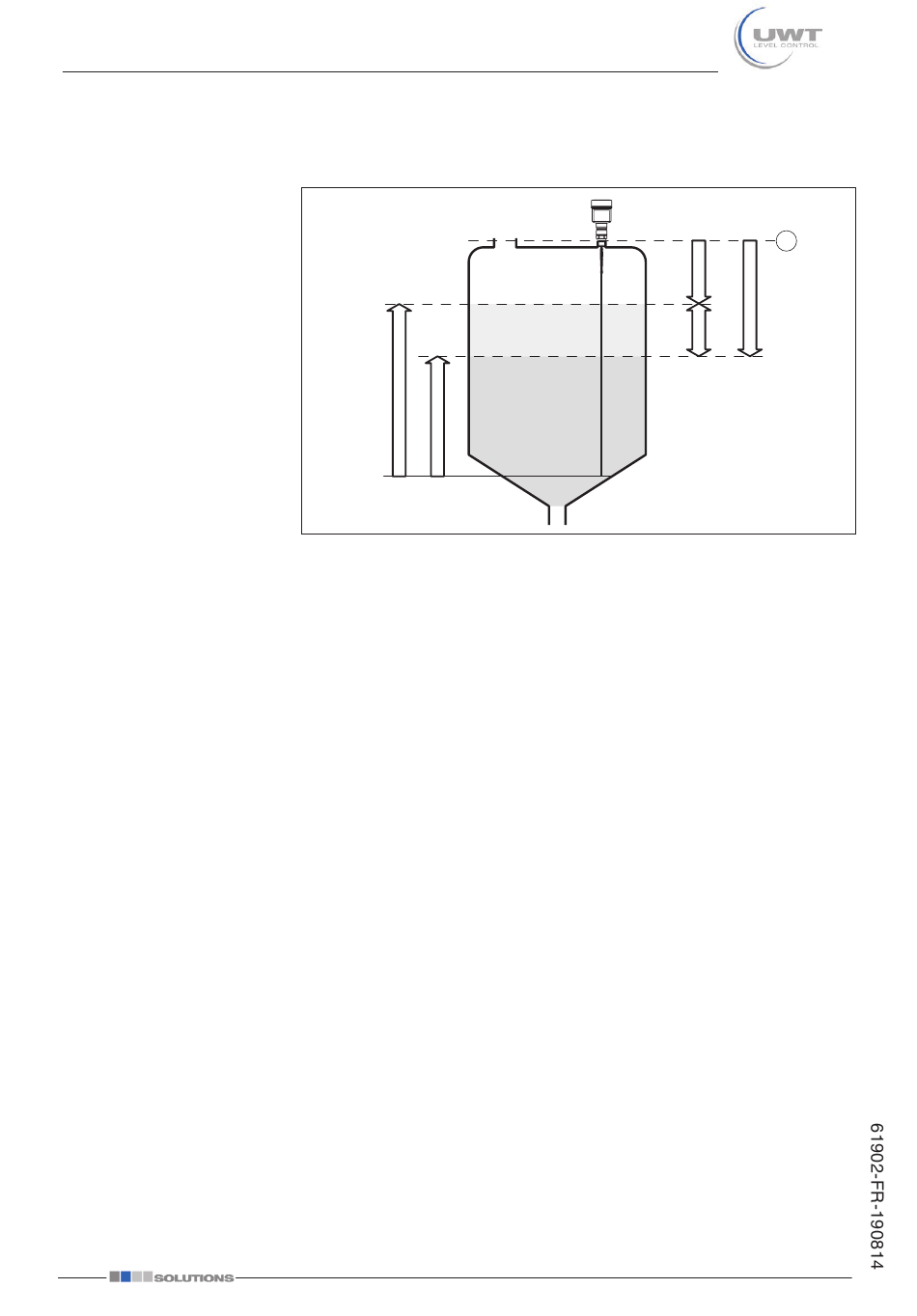

Fig. 3: Mesure d'interface
1 Niveau de référence du capteur (face de joint du raccord process)
d1 Distance à la couche d'interface
d2 Distance au niveau
TS Épaisseur de la couche supérieure (d1 - d2)
h1 Hauteur - couche d'interface
h2 Hauteur - niveau
L1 Produit couche inférieure
L2 Produit couche supérieure
L3 Phase gazeuse
Couche supérieure (L2)
•
Le produit de la couche supérieure ne doit pas être conducteur
•
La constante diélectrique de la couche supérieure ou la distance
à la couche d'interface doit être connue (saisie nécessaire).
Constante diélectrique min. : 1,6.
•
La composition de la couche supérieure doit être stable, pas de
changements de produits ou de dosages
•
La couche supérieure doit être homogène, pas de couches à
l'intérieur de la couche
•
Épaisseur minimum de la couche supérieure 50 mm (1.97 in)
•
Séparation claire d'avec la couche inférieure, phase d'émulsion ou
couche d'humus max. 50 mm (1.97 in)
•
Si possible pas de mousse à la surface
Couche inférieure (L1)
•
La valeur CD de la couche inférieure doit être plus grande que
celle de la couche supérieure (au moins 10 de plus). Exemple:
couche supérieure valeur CD 2, couche inférieure valeur CD de 12
minimum.
Phase gazeuse (L3)
•
Air ou mélange de gaz
d2
L3
L2
TS
L1
1
d1
