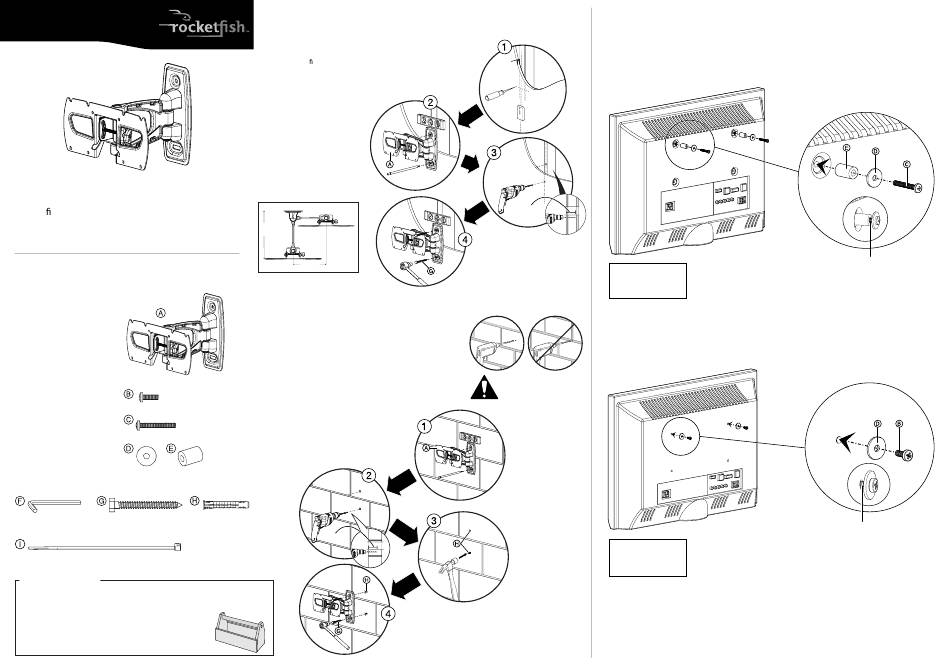

RocketFish RF-TVMFM01 Guide D'installation Rapide

GUIDE D'INSTALLATION RAPIDE
RF-TVMFM01
Merci d'avoir choisi ce modèle RF-TVMFM01 de
Rocket sh. Le support mural RF-TVMFM01 pour
téléviseur est conçu pour des appareils d'un poids
maximal de 15,8 kg (35 lb).
Contenu de l'emballage
A Bras de montage (1)
Sachet de vis M4
B Vis M4 de 12 mm (4)
C Vis M4 de 30 mm (4)
D Rondelles M4 (4)
E Entretoises M4 (4)
Sachet avec clé à six pans
F Clé à six pans de 4 mm (1)
Sachet de tire-fonds
Sachet de vis M4
G Tire-fonds de 8 mm
× 70 mm (2)
M4 × 12 mm
H Chevilles à béton (2)
M4 × 30 mm
Attaches pour câbles
M4
Sachet avec clé à six pans Sachet de tire-fonds
4 mm
8mm × 70 mm
Attache pour câbles
Outils requis :
• Détecteur de poutres
• Clé à douille de 12,7 mm
• Poinçon
• Mèche à bois pour perceuse de 5,5 mm
• Crayon
• Mèche à béton de 9,5 mm (uniquement pour le béton)
• Niveau
• Perceuse électrique
• Mètre à ruban
• Tournevis cruciforme
• Marteau
(uniquement pour le béton)
1 Installation du bras de montage
Option 1 : Installation sur un mur à poutres en bois
Remarque : Tout matériau recouvrant le mur ne doit pas dépasser
16 mm d'épaisseur.
1 Repérez la poutre. Repérez le centre de la poutre à l'aide d'un poinçon
ou d'un clou n ou utilisez un détecteur de poutres bord à bord.
2 Mettez le bras de montage (A) de niveau et repérez les
emplacements des trous.
3 Pré-percez le trou sur une profondeur de 75 mm à l'aide
d'une mèche de 5,5 mm de diamètre.
4 Alignez le bras de montage (A) sur
les trous pré-percés, insérez les
tire-fonds (G) dans les trous du
bras de montage, puis serrez
les tire-fonds jusqu'à ce qu'ils
soient à ras du bras de montage.
ATTENTION : Évitez les blessures
potentielles ou les dégâts matériels !
NE serrez PAS trop les tire-fonds (G).
Mur
203.2 mm
8 in.
Téléviseur
139.7 mm
En déploiement total le téléviseur est
écarté de 139,7 mm par rapport à sa
position de base.
Option 2 : Montage sur un mur en béton ou en parpaings
1 Mettez le bras de montage (A) de niveau et repérez les
emplacements des trous.
2 Pré-percez le trou sur une profondeur de 75 mm à l'aide
d'une mèche de 9,5 mm de diamètre.
3 Insérez les chevilles à béton (H) dans les trous pré-percés et
enfoncez les chevilles jusqu'à ce qu'elles soient au ras de la surface
en béton.
4 Alignez le bras de montage (A) sur les chevilles, insérez les
tire-fonds (G) dans les trous du bras de montage, puis serrez les
tire-fonds jusqu'à ce qu'ils soient à ras du bras de montage.
ATTENTION : Évitez les blessures potentielles
ou les dégâts matériels !
NE serrez PAS trop les tire-fonds (G).
M4
75 mm
2 Fixation du matériel de montage
Option 1 : Pour les téléviseurs avec montage encastré ou nécessitant un espace
supplémentaire pour les câbles
Placez les entretoises (E), les rondelles (D) et les vis (C) dans les deux trous supérieurs au dos du
téléviseur. Laissez un espace entre l'entretoise, la rondelle et la vis.
16 mm
Remarque : À ce stade, n'installez la visserie que dans les deux trous pour vis supérieurs. Le reste du
matériel sera monté lors de l'étape
75 mm
REMARQUE : Si le modèle de
perforation du téléviseur est de
75 x 75 mm, les rondelles (D) ne
seront pas utilisées.
Option 2 : Pour les téléviseurs à dos plat
Placez les rondelles (D) et les vis (B) dans les deux trous supérieurs au dos du téléviseur. Laissez un
espace entre le dos du téléviseur, la rondelle et la vis.
Remarque : À ce stade, n'installez la visserie que dans les deux trous pour vis supérieurs. Le reste du
matériel sera monté lors de l'étape 3.
Attention :
Pour éviter des
dégâts matériels ou des
blessures, ne forez jamais
dans le mortier entre les
parpaings.
REMARQUE : Si le modèle de
perforation du téléviseur est de
75 x 75 mm, les rondelles (D) ne
seront pas utilisées.
Espace
Espace
