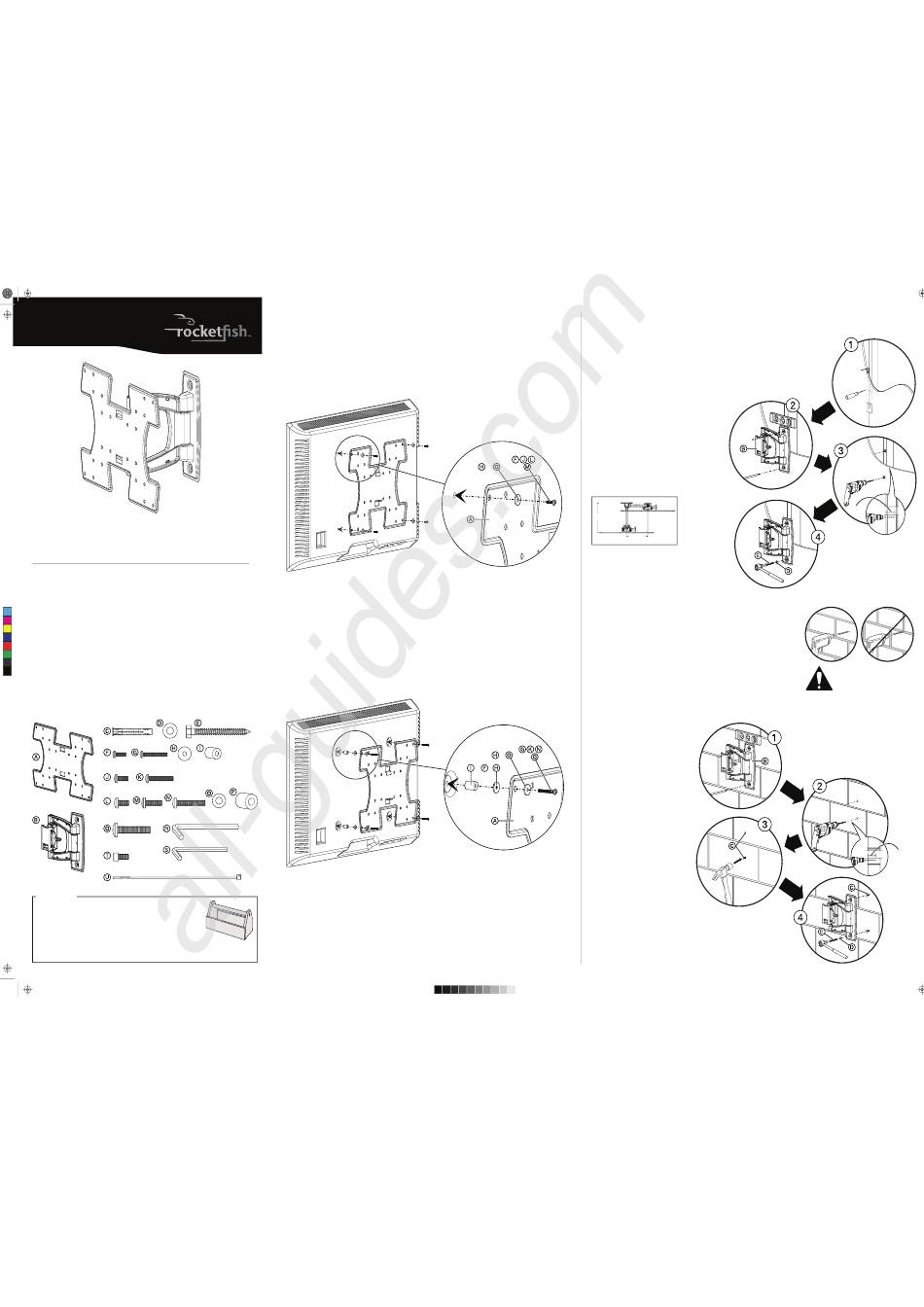

GUIDE D'INSTALLATION RAPIDE
RF-TVMFM02
Merci d'avoir choisi ce modèle RF-TVMFM02 de Rocketfish. Le système de
montage mural RF-TVMFM02 pour téléviseurs est conçu pour des
téléviseurs à écran plat d'un poids maximal de 60 lb (27,2 kg).
Contenu de l' e mballage Sachet de vis M6
L Vis M6 de 12 mm (4)
A Support pour téléviseur (1)
M Vis M6 de 20 mm (4)
B Bras de montage (1)
N Vis M6 de 35 mm (4)
Sachet de tire-fonds
O Rondelles M6/M8 (4)
C
C Chevilles à béton (2)
M P Entretoises M6/M8 (4)
D Rondelles pour tire-fonds (2)
Y
Sachet de vis M8
E Tire-fonds de 5/16 po x 2 3/4 po (2)
CM
Q Vis M8 de 40 mm (4)
Sachet de vis M4
MY
Sachet avec clés hexagonales
F Vis M4 de 12 mm (4)
CY
R Clé hexagonale de 3/16 po (1)
G Vis M4 de 30 mm (4)
CMY
S Clé hexagonale de 5/32 po (1)
H Rondelles M4/M5 (8)
K
Vis d'assemblage
I Entretoises M4/M5 (4)
T Vis d'assemblage (1)
Sachet de vis M5
Attaches pour câbles
J Vis M5 de 12 mm (4)
U Attaches en nylon de 8 po (5)
K Vis M5 de 30 mm (4)
Sachet de tire-fonds
Sachet de vis M4
M4 × 12 mm M4 × 30 mm
M4/M5
Sachet de vis M5
M5 × 12 mm M5 × 30 mm
Sachet de vis M6
M6 × 12 mm M6 × 20 mm
Sachet de vis M8 Sachet avec clés hexagonales
M8 × 40 mm
Vis d'assemblage
Attaches pour câbles
Outils requis :
• Détecteur de montants • Marteau (uniquement pour le béton)
• Poinçon • Clé à douille avec douille de 1/2 po
• Crayon
ou clé à molette
• Niveau • Mèche à bois pour perceuse de 7/32 po
• Mètre à ruban • Mèche à béton de 3/8 po (uniquement pour le béton)
• Tournevis cruciforme • Perceuse électrique
All manuals and user guides at all-guides.com
1 Fixation du support du téléviseur
Option 1 : Installation sur une surface de montage plane
1 Aligner le support du téléviseur (A) avec les trous pour vis au dos du téléviseur.
2 Placer les rondelles M4/M5 (H) ou M6/M8 (O) sur les trous du support du téléviseur, puis insérer les vis M4 (F), M5 (J)
ou M6 (L ou M) dans les rondelles.
3 Serrer les vis jusqu'à ce qu' e lles soient fermement contre le support du téléviseur. Ne pas serrer excessivement.
Option 2 : Installation sur une surface de montage obstruée
Remarque : Utiliser les rondelles supplémentaires (H) uniquement avec la visserie M4 ou M5.
1 Aligner le support du téléviseur (A) avec les trous pour vis au dos du téléviseur.
2 Placer les rondelles M4/M5 (H) ou M6/M8 (O) sur les trous du support du téléviseur, puis insérer les vis M4 (G), M5 (K)
ou M6 (N ou Q) dans les rondelles.
3 Serrer les vis jusqu'à ce qu' e lles soient fermement contre le support du téléviseur. Ne pas serrer excessivement.
5/16 po × 2-3/4 po
M4/M5
M6 × 35 mm M6/M8
M6/M8
3/16 po
5/32 po
2 Installation du bras de montage
Remarque : L' é paisseur du matériau recouvrant le mur ne doit pas dépasser 5/8 po (16 mm).
Option 1 : Installation sur un mur à montants en bois
1 Repérer le montant. Repérer le centre du montant à l'aide d'un poinçon ou d'un clou fin
ou utiliser un détecteur de montants bord à bord.
2 Mettre le bras de montage (B) de niveau et repérer les emplacements des trous.
3 Pré-percer le trou sur une profondeur de 3 po à l'aide d'une mèche de 7/32 po de diamètre.
4 Aligner le bras de montage (B) avec les trous pré-percés.
5 Placer les rondelles (D) sur les trous du bras de montage,
insérer les tire-fonds (E) dans les rondelles, puis serrer
les tire-fonds uniquement jusqu'à ce que les rondelles
soient fermement contre le bras de montage.
ATTENTION : Éviter les blessures potentielles ou les
dégâts matériels!
NE PAS trop serrer les tire-fonds (E).
ou
ou
9-7/10 po 9 7 / in.
10
7 po
7 in.
En déploiement total le téléviseur est écarté de 7 po
par rapport à sa position de base.
Option 2 : Montage sur un mur en béton ou en blocs de béton
1 Mettre le bras de montage (B) de niveau et repérer les emplacements des trous.
2 Pré-percer le trou sur une profondeur de 3 po à l'aide d'une mèche de 3/8 po de
diamètre.
3 Insérer les chevilles murales à béton (C) dans les trous pré-percés et veiller à ce
que les chevilles soient au ras de la surface en béton.
4 Aligner le bras de montage (B) avec les chevilles.
5 Placer les rondelles (D) sur les trous du bras de montage, insérer les tire-fonds (E)
dans les rondelles, puis serrer les tire-fonds uniquement jusqu'à ce que les
rondelles (D) soient fermement contre le bras de montage.
ATTENTION : Éviter les blessures potentielles ou les dégâts matériels!
NE PAS trop serrer les tire-fonds (E).
ou
ou
ou
Mur
TV
<5/8 po
(75 mm)
3 po
ATTENTION : Pour éviter des
dégâts matériels ou des blessures,
ne jamais forer dans le mortier
entre les blocs.
Fixer la plaque murale directement
sur la surface en béton.
(75 mm)
3 po
