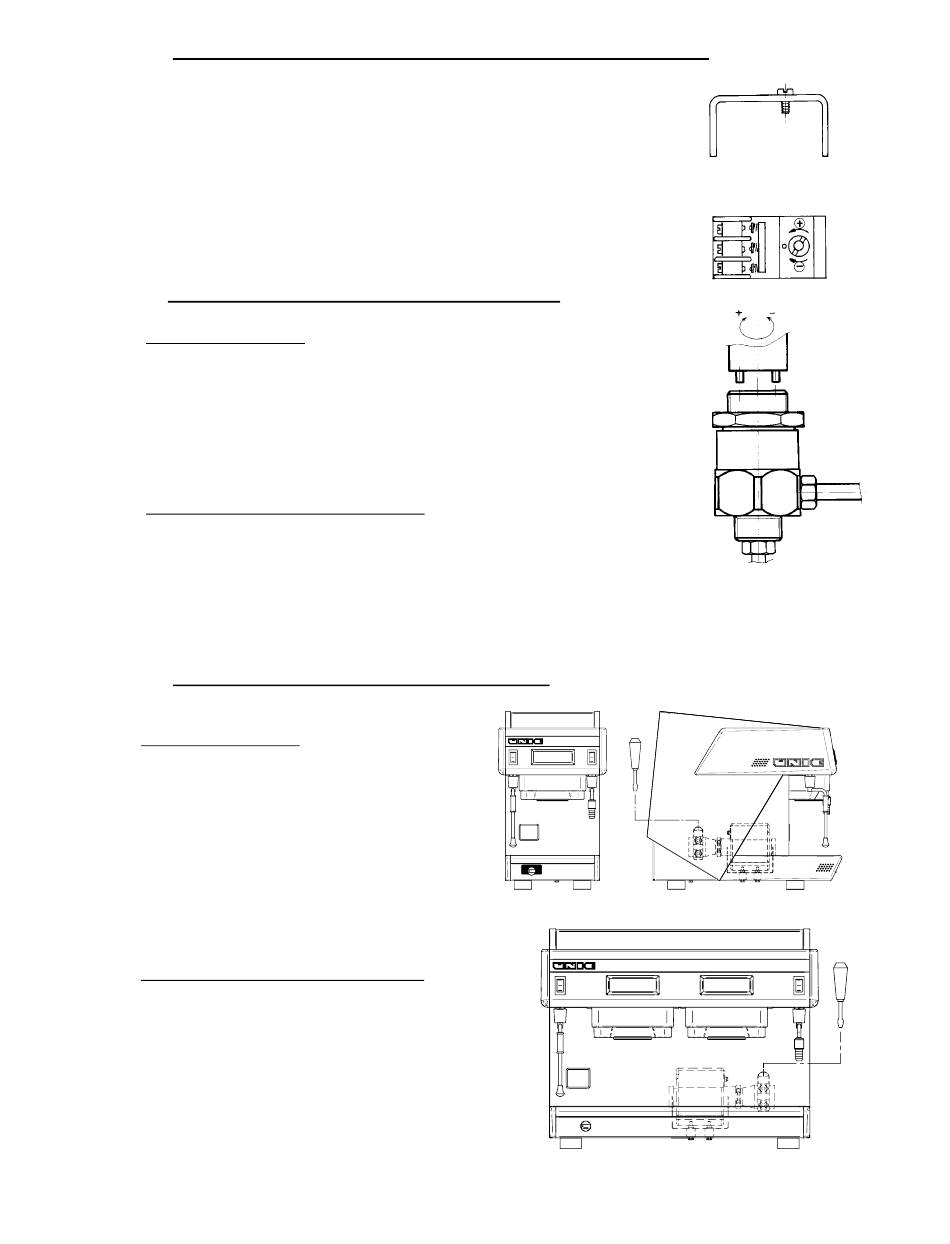

5.1 REGLAGE DE LA TEMPERATURE A L'AIDE DU PRESSOSTAT

.Le pressostat se trouve à l'arrière.
Démonter le repose-tasses, retirer le cache du pressostat pour accéder
à sa vis de réglage .
-VISSER pour DIMINUER la température
-DEVISSER pour AUGMENTER la température
.Le manomètre (échelle rouge) doit indiquer une pression comprise
entre 0,9 et 1 bar, ce qui correspond à une température de 120°C.

5.2 REGLAGE DE LA SOUPAPE DE DILATATION

Modèle PHOENIX-R
La soupape se trouve en bas, à l'arrière droit de la machine : il est né-
cessaire de démonter le côté droit. La soupape, placée ici en amont de
la pompe, doit s'ouvrir à environ 10 bar (manomètre échelle verte).
-Si elle s'ouvre AU-DESSUS de 10 bar: DEVISSER
-Si elle s'ouvre EN DESSOUS de 10 bar: VISSER
Utiliser une clé à ergot . Après le réglage, bloquer le contre-écrou.
Modèles TWIN ET TRI PHOENIX-R
La soupape se trouve en bas, à l'arrière gauche de la machine : il est né-
cessaire de démonter le côté gauche. La soupape doit s'ouvrir à environ
13 bar (manomètre échelle verte).
-Si elle s'ouvre AU-DESSUS de 13 bar: DEVISSER
-Si elle s'ouvre EN DESSOUS de 13 bar: VISSER
Utiliser une clé à ergot . Après le réglage, bloquer le contre-écrou.

5.3 REGLAGE DE LA PRESSION DE LA POMPE

Modèle PHOENIX-R
La pompe se trouve du côté gauche
et se règle par le même côté. En infusion, la
pression doit être comprise entre 9 et 10 bar
(manomètre échelle verte).
.VISSER pour AUGMENTER la pression,
.DEVISSER pour DIMINUER la pression.
Modèles TWIN ET TRI PHOENIX-R
La pompe se trouve du côté droit et se règle
par le même côté.
En infusion, la pression doit être comprise en-
tre 9 et 10 bar (manomètre échelle verte).
.VISSER pour AUGMENTER la pression,
.DEVISSER pour DIMINUER la pression.
