5700A/5720A
Guide d'utilisation

WFusible et tension secteur

Le type correct de fusible pour chaque sélection de tension est indiqué sur le panneau
arrière (voir la figure suivante).
CAUTION
VOLTAGE
SELECTION
S2 S3 S4
100V
110V
115V
120V

Fonctionnement de base

Pour définir la sortie, appuyez simplement sur la séquence de touches suivantes pour
sélectionner une fonction de sortie et une amplitude:
[touches numériques] [multiplicateur] [fonction] EO
Par exemple, pour régler la sortie à 10 mV cc, appuyez sur :
1 0 # V E O
Pour régler une sortie ca, appuyez sur les autres touches suivantes :
[touches numériques] [multiplicateur] HE
Par exemple, pour passer de la valeur actuelle 10 mV cc à 10 mV ca à 1,8 kHz, appuyez
sur:
1 . 8 K H E
Pour revenir à la sortie cc, appuyez sur:
0 H E
ou bien
+ E
Exercice rapide d'étalonnage
Destiné aux utilisateurs qui ne sont pas encore familiarisés avec le calibrateur, l'exercice
suivant constitue un apprentissage rapide des fonctions principales du panneau avant.
2
FOR FIRE PROTECTION REPLACE ONLY
WITH A 250V FUSE OF INDICATED RATING.
VOLTAGE
FUSE-F1
SELECTION
S2 S3 S4
200V
T 125A
220V
250V
230V
(SB)
240V

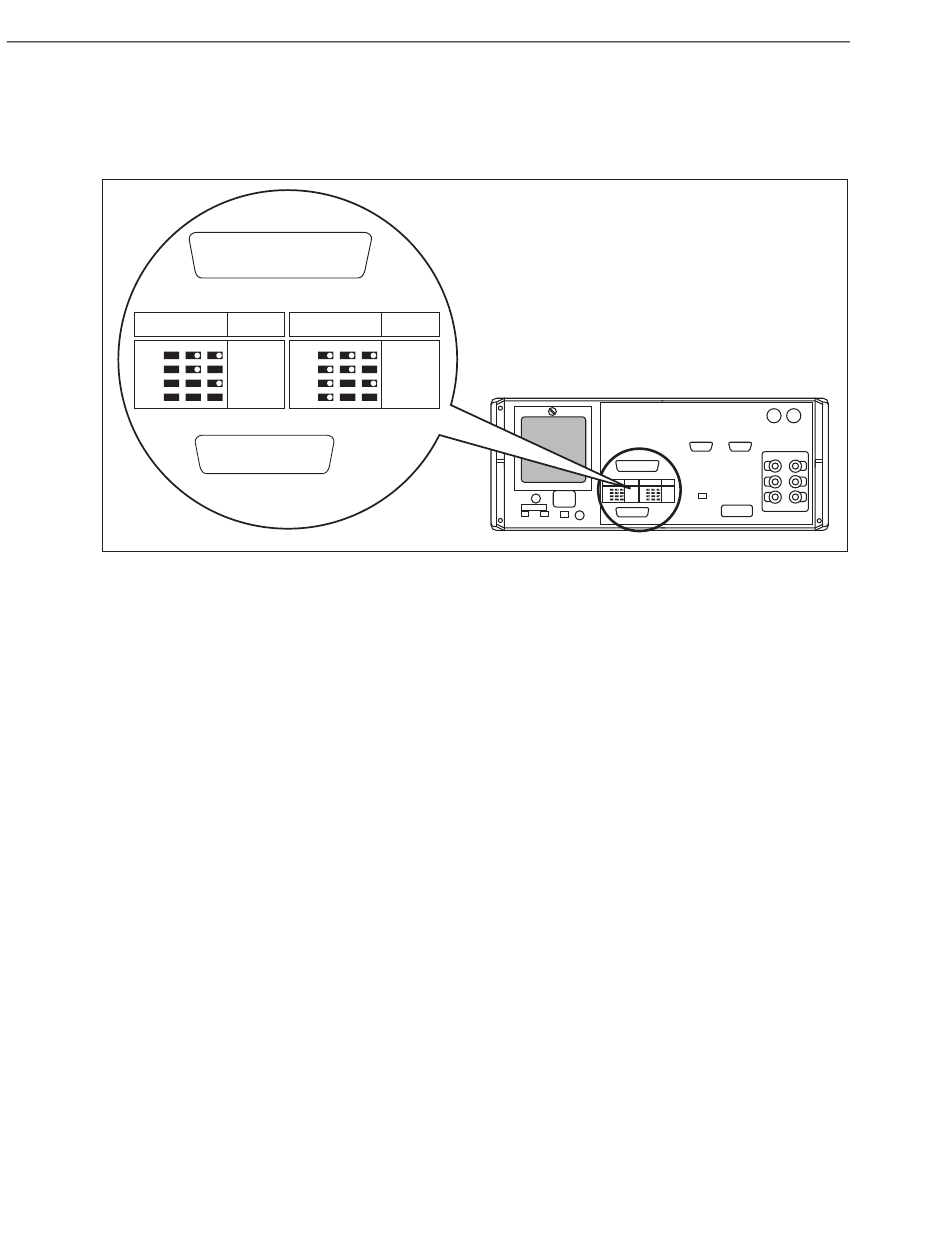

Étiquette de l'alimentation secteur et emplacements des commutateurs
FUSE-F1
T 125A
250V
(SB)
CAUTION FOR FIRE PROTECTION REPLACE ONLY
WITH A 250V FUSE OF INDICATED RATING.
VOLTAGE VOLTAGE
FUSE-F1 FUSE-F1
SELECTION SELECTION
S2 S3 S4 S2 S3 S4
100V 200V
T 125A T 125A
110V 220V
250V 250V
115V (SB) 230V (SB)
120V 240V
5720og01.eps
