EXEMPLES D'APPLICATION (Non astreignants) PMI et PMI Slim

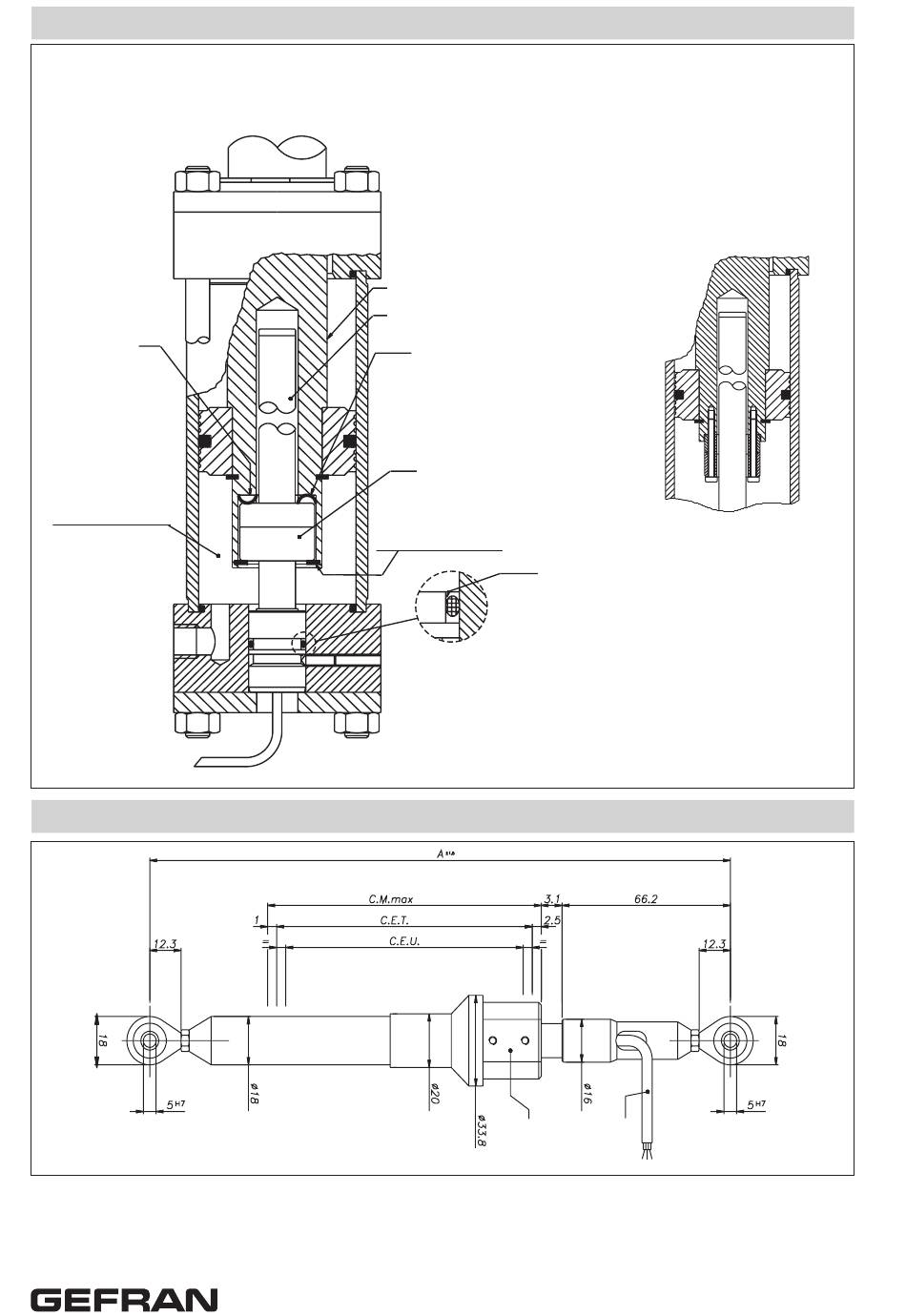

Montage typique PMI, à l'intérieur de cylindres hydrauliques avec pression maximum d'utilisation de 250
bars.
Rainure dans la tige du
cylindre ; pour le
montage du curseur,
rondelle ondulée et
bague élastique (voir
Remarque "E")
Pression
Maxi/ 250 bars
pics 400 bars
POTENTIOMETRE PMA
GEFRAN spa se réserve le droit d'apporter toute modification, esthétique ou fonctionnelle, à tout moment et sans aucun préavis.
Tige du cylindre
Corps du potentiomètre
2 rondelles ondulées doivent être
montées comprimées de manière à
empêcher les mouvements axiaux du
curseur et permettre la rotation de ce
dernier par rapport à la tige du piston.
Fourniture optionnelle Code MIM522
(PMI)
Curseur
Bague élastique
Fourniture optionnelle-
Code MIM024 (PMI)
GEFRAN spa
via Sebina, 74
25050 PROVAGLIO D'ISEO (BS) - ITALIA
tel. 0309888.1 - fax. 0309839063
Internet: http://www.gefran.com
Joint OR conseillé :
OR3081 NBR-90 (PMI)
Modalité d'assemblage
1) Fixer le curseur au piston
2) Déplacer le potentiomètre
jusqu'à "accrocher" le curseur
situé à l'intérieur
3) Fixer le potentiomètre PMI au
piston
Câble 3 pôles
CURSEUR
PCUR031
DTS_APPL_PMx_0308_FRA
