10.4.2 Contrôle des fixations et des raccords à vis

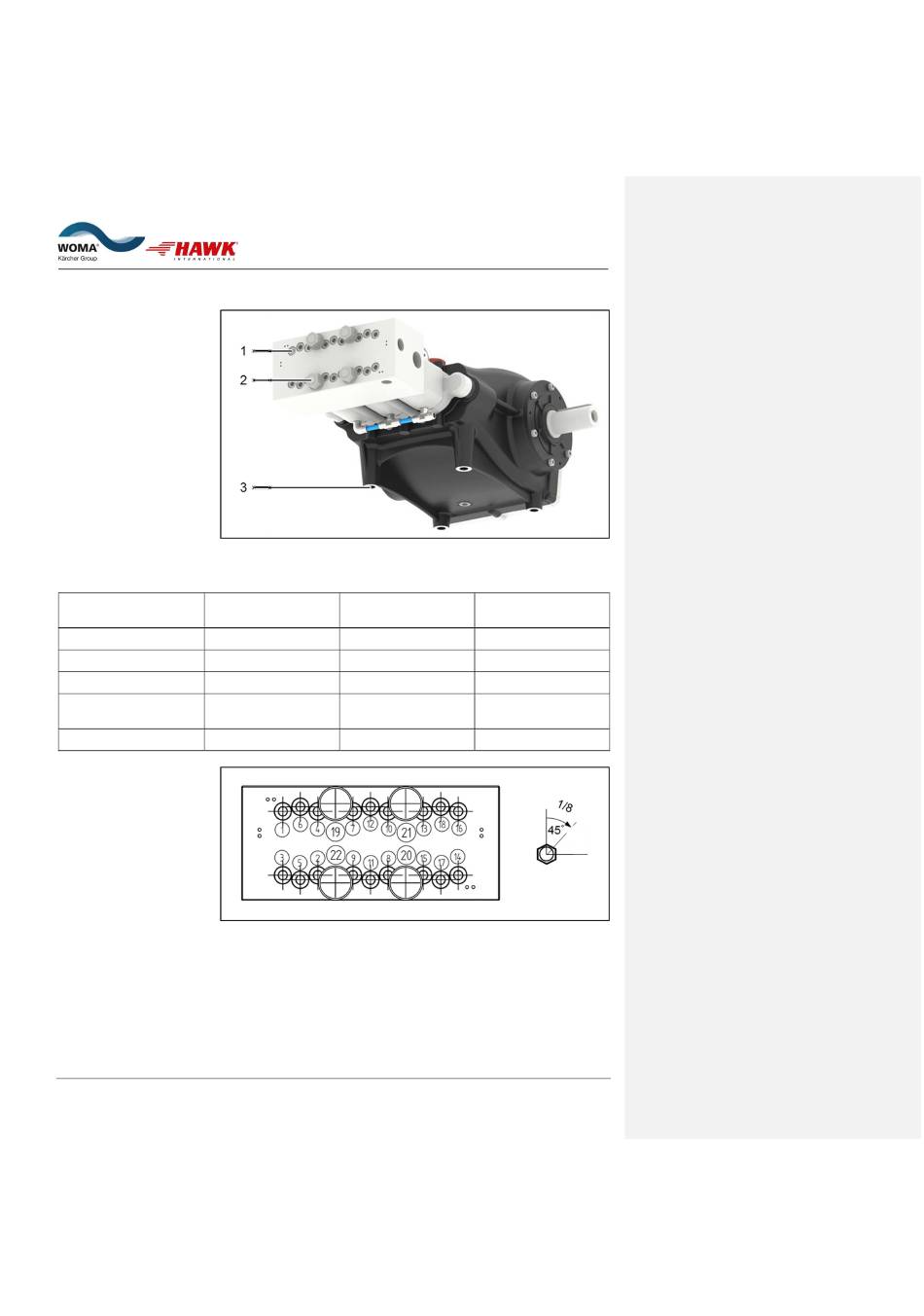

Figure 18 : Composants à contrôler
Tableau 12 : Couples et ordre de serrage
Position sur la Figure 18
Vis / écrou
Quantité
Ordre de serrage
Couple de serrage (Nm)
Figure 19 : Ordre de serrage des raccords à vis
48 / 58
Entretien et maintien des performances
Description des activités d'entretien ordinaire 10.4
Fixation du Fixation de la tête de
vérin la pompe
1 2
Vis M10 Écrous M16
18 4
Figure 19 Figure 19
Numéro 1 – 18 Numéro 19 – 22
40 35
10
Fixation de la
pompe
3
Vis M16
4
-
150
