6.3.3.
Installer le système de rappel des câbles dos à dos

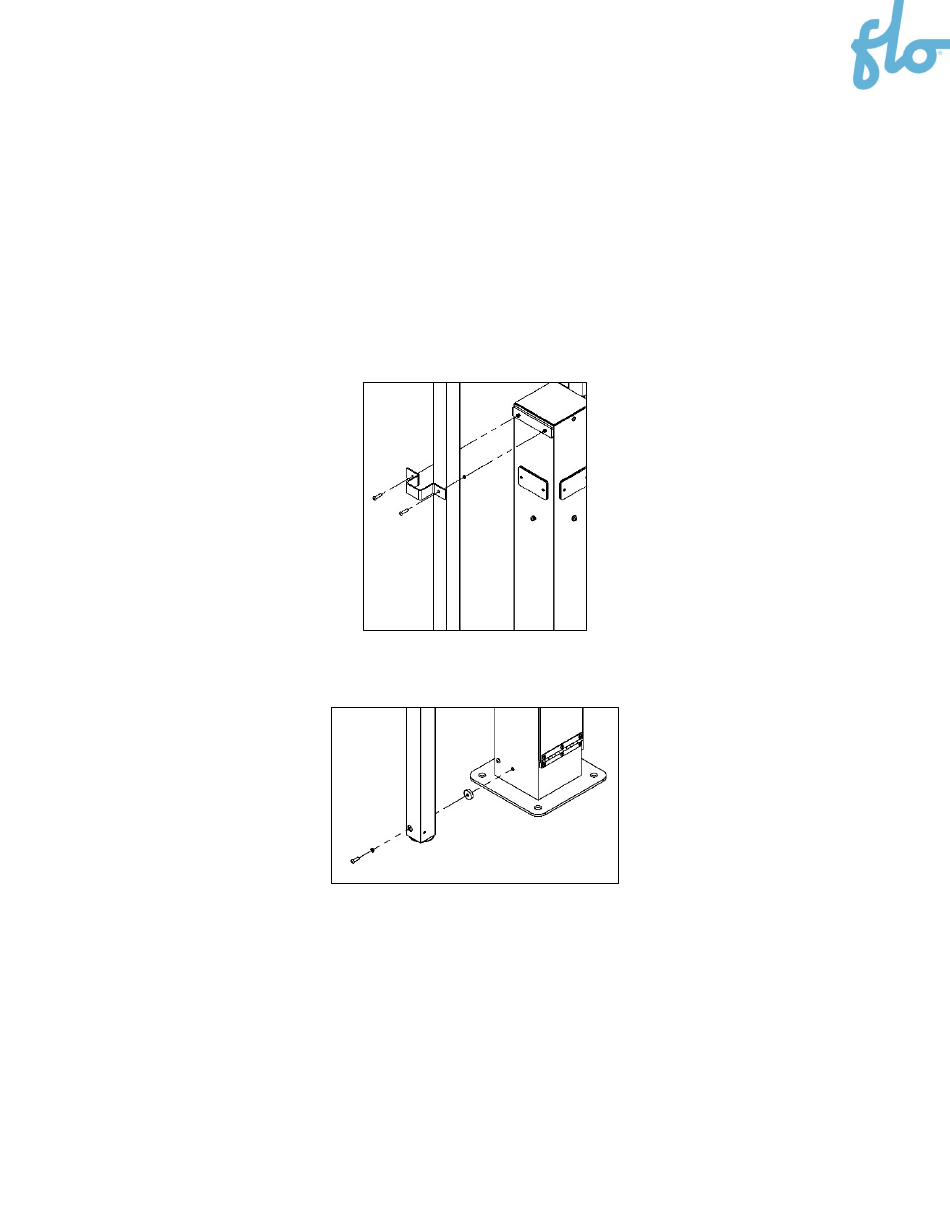

1.
Installez la cale d'espacement rectangulaire, positionnez le tube, puis installez le support de montage
supérieur dans la partie inférieure. Vissez les pièces ensemble sans serrer en utilisant des vis ¼-20 de
sorte que le tube du système de rappel des câbles soit maintenu en place tout en bougeant librement
pour permettre l'installation de la quincaillerie de montage inférieure.
RECOMMANDATION
: Pour bien positionner le tube, lorsque vous vous tenez face à la borne de recharge,
assurez-vous de placer la sortie du système de rappel des câbles sur le côté extérieur du tube.
2. Bloquez le tube du système de rappel des câbles en installant la cale d'espacement ronde sur le tube et
en serrant les vis pour bien immobiliser le tube.
3. Bloquez le support supérieur.
4. Installez le tube vide sur le côté opposé de la borne de recharge en suivant les étapes 1 à 3 ci-dessus.
5. Positionnez le serre-câble. Consultez la section intitulée
6. Installez le panneau d'affichage. Consultez la section intitulée
(section 8.2. )
pour plus d'information.
Positionner le serre-câble (section 7.
Positionner le panneau d'affichage
33
