RNB22
Emplacement de montage
Montage d'un appareil pour
montage sur rail DIN
Endress+Hauser
Boost dynamique
Pour couvrir les charges élevées, le boost dynamique (I
nominal de l' a limentation. Cette alimentation temporaire pour couvrir la charge ne dure pas plus de
5 s à une température ambiante maximale de 60 °C (140 °F).
I
Dyn.Boost
I
Base Load
3

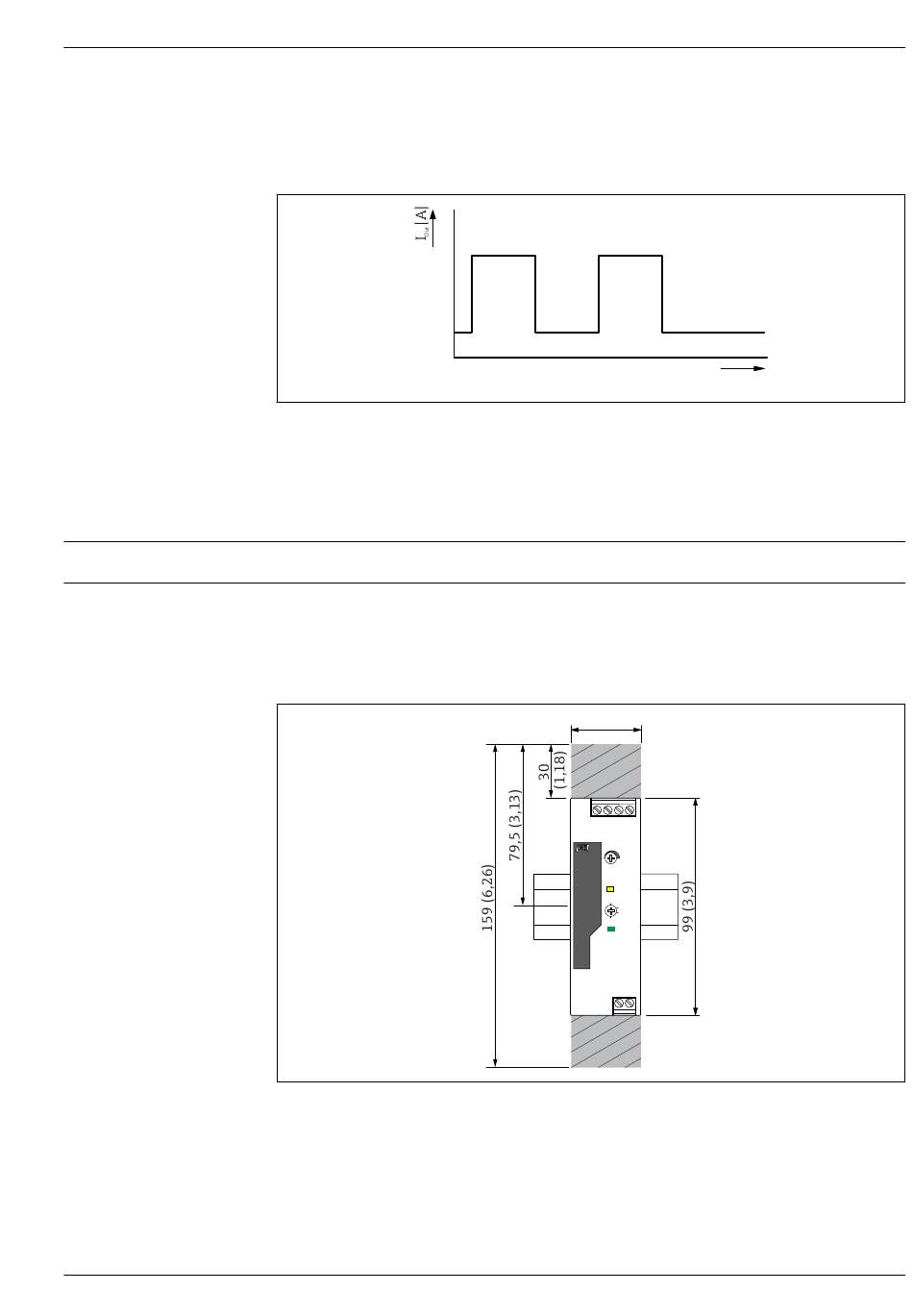

Courbe de base du processus de boost dynamique
Montage
L' a ppareil est conçu pour un montage sur des rails DIN 35 mm (1,38 in) selon IEC 60715 (TH35).
L' a ppareil peut être monté dans toute position (horizontale ou verticale) sur le rail DIN, sans
espacement latéral par rapport aux appareils voisins. Aucun outil n' e st nécessaire pour le montage.
L' u tilisation de supports d' e xtrémité sur le rail DIN est recommandée pour maintenir l' a ppareil sur le
côté.
Les zones interdites sont représentées en gris et doivent être respectées (voir graphique) :
4
Dimensions de l' a ppareil et zones interdites minimum (en mm (in))
) délivre jusqu' à 200 % du courant
Dyn.Boost
t
t
Dyn.Boost
Dyn.Boost
t
Pause
32 (1,26)
3.1 2.1 2.2 2.3
SIG +
-
-
Output DC 24V 2.5A
U 24-28V
Out
Signal (SIG)
>
P
P
Out
Thr
Boost
>100%
>75%
>50%
DC ok
RNB22
Input AC 100-240V
-
N/ N/+
1.1 1.2
t [s]
A0046231
A0046232
