Autres fusibles

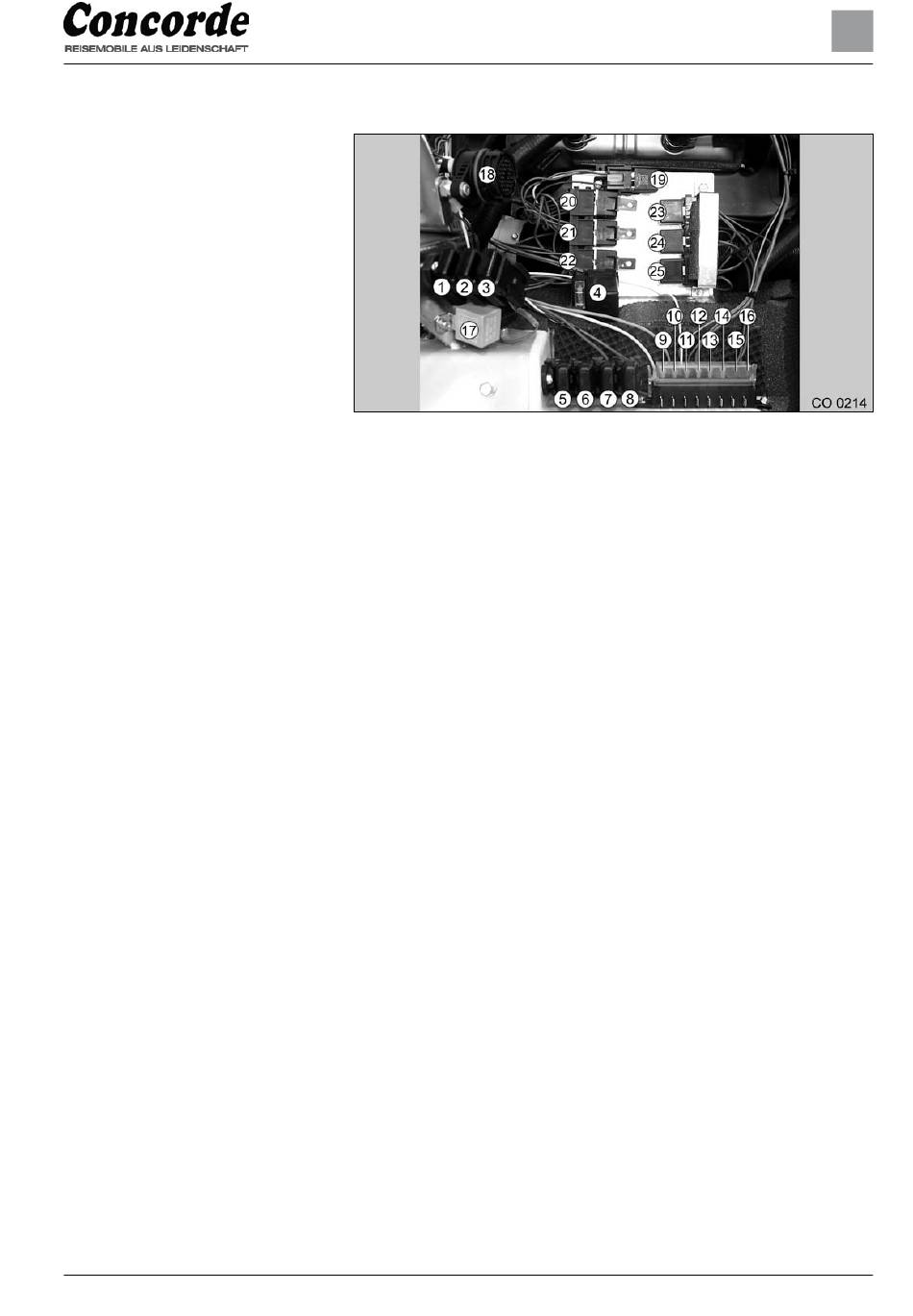

Photo 7–28 Modèle de coffret à fusibles sur un Iveco
Emplacement : dans le tableau de bord, derrière la trappe de service
dans l'espace prévu pour les jambes du passager (rarement derrière
la trappe de service dans la console centrale)
Explication :
17 Relais de servitude
18 Prise de diagnostique Iveco
- dans la cabine conducteur d'origine Iveco à gauche à côté des
fusibles.
- dans le châssis transformé (Carver / Charisma / Liner), à droite
à côté des fusibles.
19 Relais
20 Relais
21 Relais
22 Relais
23 Relais
24 Relais
25 Relais
Installations électriques
uniquement avec en option le chauffage
Webasto
Euro 3 et 4 : prise 20 broches
Euro 5 : prise 20 broches plus prise OBD
bleue
c ommande de la masse coupure finale
essuie-glaces
essuie-glaces 1. niveau
essuie-glaces 2. niveau
chauffage vitre support d'essuie-glaces
transformation du pôle plus continu en pôle
plus contact
alimentation en courant phare Xenon gauche
alimentation en courant phare Xenon droit
