4

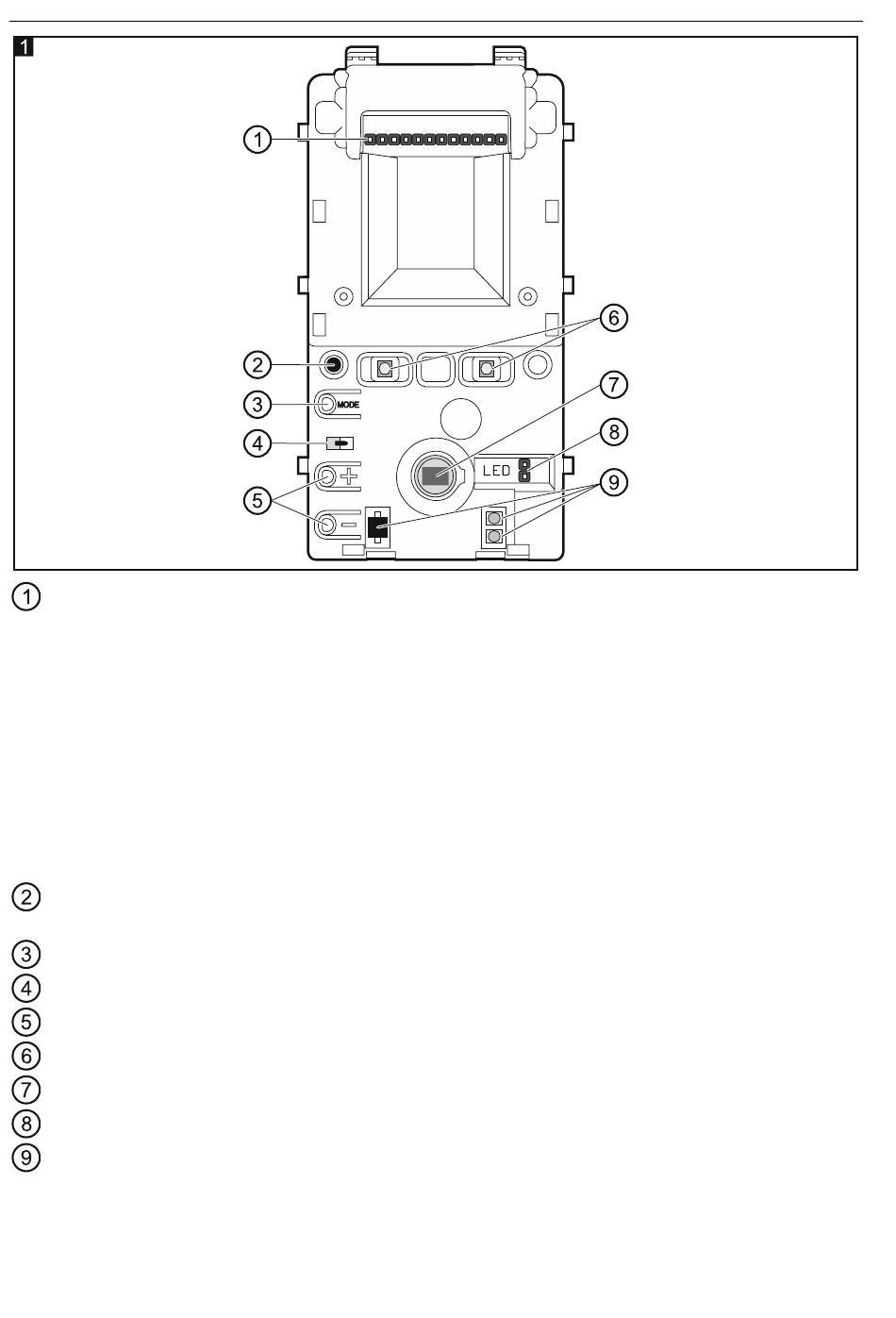

broches pour la configuration des sorties du détecteur. Les paramètres disponibles sont
indiqués sur les figures :
2 – 2 x 1,1 k résistances de fin de ligne sont utilisées,
3 – 2 x 4,7 k résistances de fin de ligne sont utilisées,
4 – 2 x 5,6 k résistances de fin de ligne sont utilisées,
5 – les résistances de fin de ligne intégrées ne sont pas utilisées.
Si les résistances de fin de ligne intégrées sont utilisées, connectez les sorties du
détecteur comme indiqué à la figure 15 ou 17 (montage au mur) / 16 ou 18 (montage au
support). Lorsque les résistances de fin de ligne intégrées ne sont pas utilisées,
connectez les sorties du détecteur comme indiqué à la figure 13 (montage au mur) ou 14
(montage au support).
récepteur infrarouge permettant de configurer le détecteur à l'aide de la télécommande
OPT-1. La télécommande est disponible dans l'offre de la société SATEL.
bouton MODE pour la configuration du détecteur (voir : « Configuration du détecteur »).
contact d'autoprotection réagissant à l'ouverture du boitier.
boutons pour la configuration du détecteur (voir : « Configuration du détecteur »).
voyants LED pour la signalisation.
capteur PIR (double pyroélément).
broches pour activer/désactiver des voyants LED pour la signalisation.
voyants du système antimasking.
Le contact d'autoprotection réagissant au détachement de l'embase de la surface de
montage est situé de l'autre côté du module.
