1. FONCTIONNEMENT DU DISPOSITIF LEONARDO PRO X

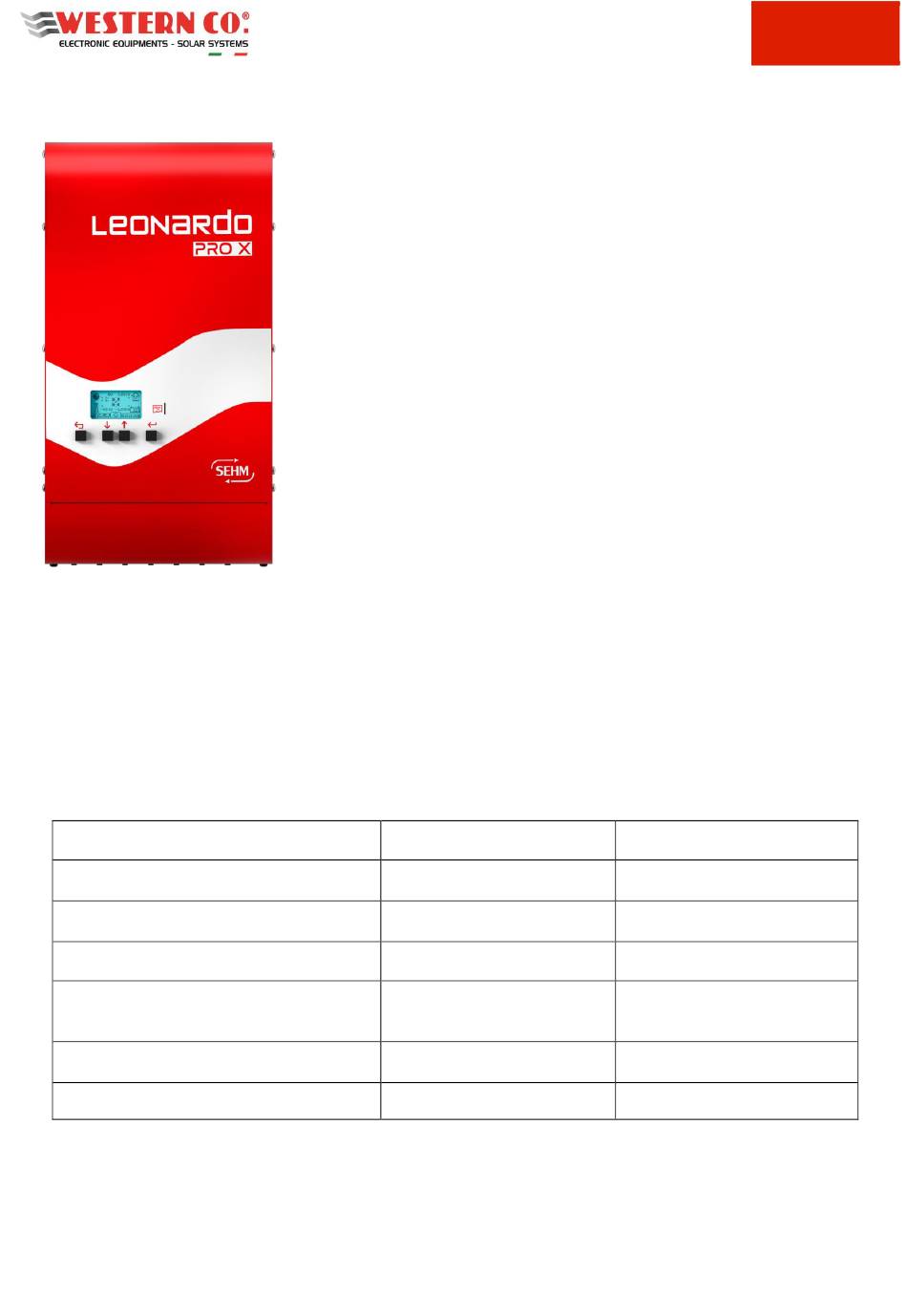

Fig.1 - Panneau frontal
FEED-IN. Pour les installations photovoltaïques en configuration DC, il est possible de désactiver l'alimentation du
réseau (ZERO FEED-IN) et un contact sec pour l'autoconsommation maximale est disponible pour allumer les
charges domestiques (chauffe-eau, pompe à chaleur, etc.), augmentant ainsi la part d'énergie auto-consommée ;
5- La nuit ou lorsqu'il n'y a pas de production d'énergie par l'installation photovoltaïque, le convertisseur utilise
l'énergie stockée dans la batterie avec un soutien du réseau électrique en cas de demande dépassant les capacités
de l'appareil ;
6- En cas de PANNE DE COURANT, les utilisations privilégiées connectées à la ligne EPS sont alimentées jusqu'à
ce que la batterie soit épuisée, créant ainsi un réseau isolé OFF-GRID. Dans le cas d'une configuration DC, il sera
possible de continuer à tirer de l'énergie de l'installation photovoltaïque.
Tableau récapitulatif des caractéristiques des deux configurations standards du dispositif Leonardo PRO X
Caractéristique
Type d'installation photovoltaïque
Contact pour une autoconsommation
maximale
Accès au réseau
Puissance disponible pour les charges
AC (hors secteur)
Production photovoltaïque en cas de
panne de courant
Fonction EPS anti panne de courant
Tab.1 - Tableau récapitulatif des caractéristiques des deux configurations du dispositif Leonardo PRO X
NB : Il est possible d'installer une configuration « hybride », c'est-à-dire une configuration AC avec des régulateurs de
charge DC, ainsi que d'autres configurations personnalisées (voir le tableau A8 en Annexe)
LEONARDO PRO X
Manuel de l'utilisateur
1-
Leonardo PRO X est conçu pour le stockage de l'énergie des
installations photovoltaïques existantes connectées au réseau ON-GRID
(configuration AC) ou, dans une configuration avec des régulateurs de charge
Western CO., il permet de réaliser de nouvelles installations photovoltaïques
avec stockage sur une batterie au lithium (configuration DC). Le système peut
être complété par le dispositif LEONARDO PRO X Slave pour augmenter la
puissance disponible, ou la gestion de systèmes triphasés.
2-
Leonardo PRO X, en configuration AC, tire l'énergie de l'AC-INPUT en
la stockant dans la batterie et en essayant d'annuler ou de minimiser la
puissance injectée dans le réseau. La puissance disponible pour les charges est
la somme de la puissance de l'installation photovoltaïque existante, de la
puissance de l'onduleur Leonardo PRO X et, le cas échéant, de la puissance
disponible du compteur d'échange.
En configuration DC, par contre, les batteries sont chargées par des régulateurs
de charge, et dans ce cas la puissance de sortie disponible est égale à celle du
dispositif Leonardo PRO X plus éventuellement la puissance disponible du
compteur d'échange.
3-
Si la consommation de l'habitation dépasse la puissance de sortie de
l'onduleur, Leonardo PRO X met en œuvre la fonction PEAK SHAVING, c'est-à-
dire que le convertisseur fournit la puissance requise par les charges avec le
soutien du réseau électrique ;
4-
Si la batterie est complètement chargée, le système de gestion ne peut
plus absorber l'énergie directement produite par l'installation photovoltaïque.
L'énergie excédentaire sera directement injectée dans le réseau, en mode
Configuration AC
AC ON-Grid
OUI, si batterie chargée
Installation
photovoltaïque existante
+ Leonardo PRO X
7
DC avec régulateurs de
NON
NON
OUI
FR
Configuration DC
charge
OUI
Configurable
Leonardo PRO X
OUI
OUI
