2.2.2.2. Batteries Pylontech
Connecter les bornes rapides des câbles de puissance fournis : positif (+, orange), négatif (-, noir) à la batterie et au câble
de communication CAN (inclus), comme sur la Fig.9.
S'assurer que les bornes rapides soient correctement insérées dans la batterie (il faut entendre un « clic » lorsqu'elles
sont dans la bonne position).
2 - CÂBLE CAN
ONDULEUR
5 - INTERRUPTEUR
PUISSANCE 1
6 - BOUTON
DÉMARRAGE
BATTERIE
5 - INTERRUPTEUR
PUISSANCE 2
4 - ADRESSE SW
TOUS OFF
Raccordement interne au banc de stockage Pylontech
1. Raccorder les câbles parallèles (ORANGE et NOIR) entre la batterie MASTER et la batterie SLAVE ;
2. connecter le câble LIAISON de communication de la batterie : Batterie MASTER sur Port 1, Batterie SLAVE sur Port
0 ;
3. Mettre tous les interrupteurs de configuration ADDRESS en position OFF, car ils ne sont pas utilisés.
2.2.2.3. Batteries Midac
ATTENTION : Pour les configurations de batteries MIDAC RES 4.2 en parallèle, et pour toute autre
information, se reporter au manuel d'installation des batteries.
Configuration d'une seule batterie RES 4.2
Connecter les œillets des câbles de la batterie : positif (+, rouge), négatif (-, noir) de la batterie comme sur la Fig. 10, le
câble de communication CAN (inclus) et le cavalier T4, comme illustré sur la Fig. 11.
POSITIF/NÉGATIF
ONDULEUR
LEONARDO PRO X
Manuel de l'utilisateur

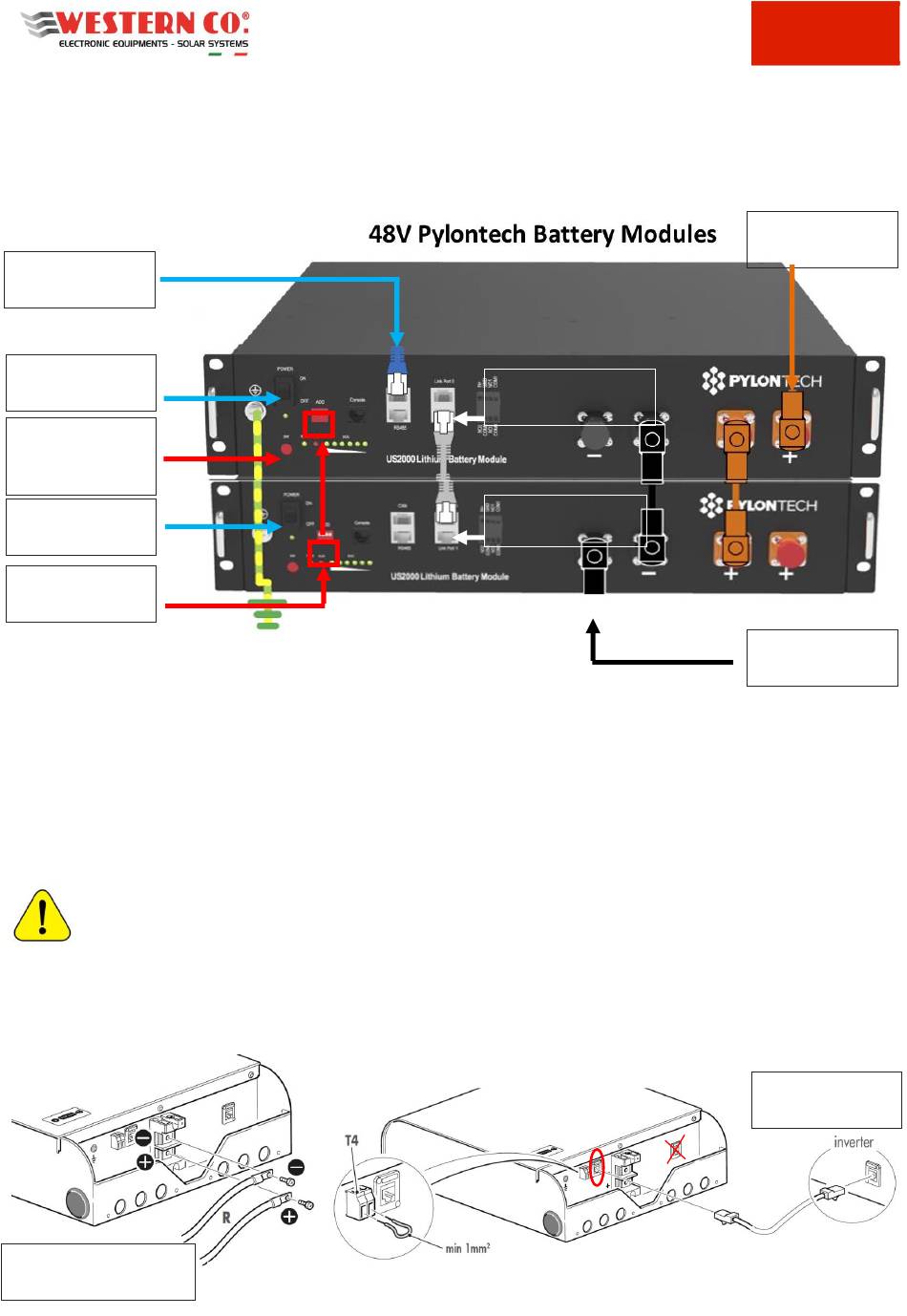

Fig.9 - Installation des câbles sur la batterie Pylontech
Fig.10
3 - CÂBLE DE LIAISON
SLAVE sur Port 1
3 - CÂBLE DE LIAISON
SLAVE sur Port 0
Fig.11
12
FR
1 - POSITIF
ONDULEUR
1 - NÉGATIF
ONDULEUR
CÂBLE CAN
ONDULEUR
