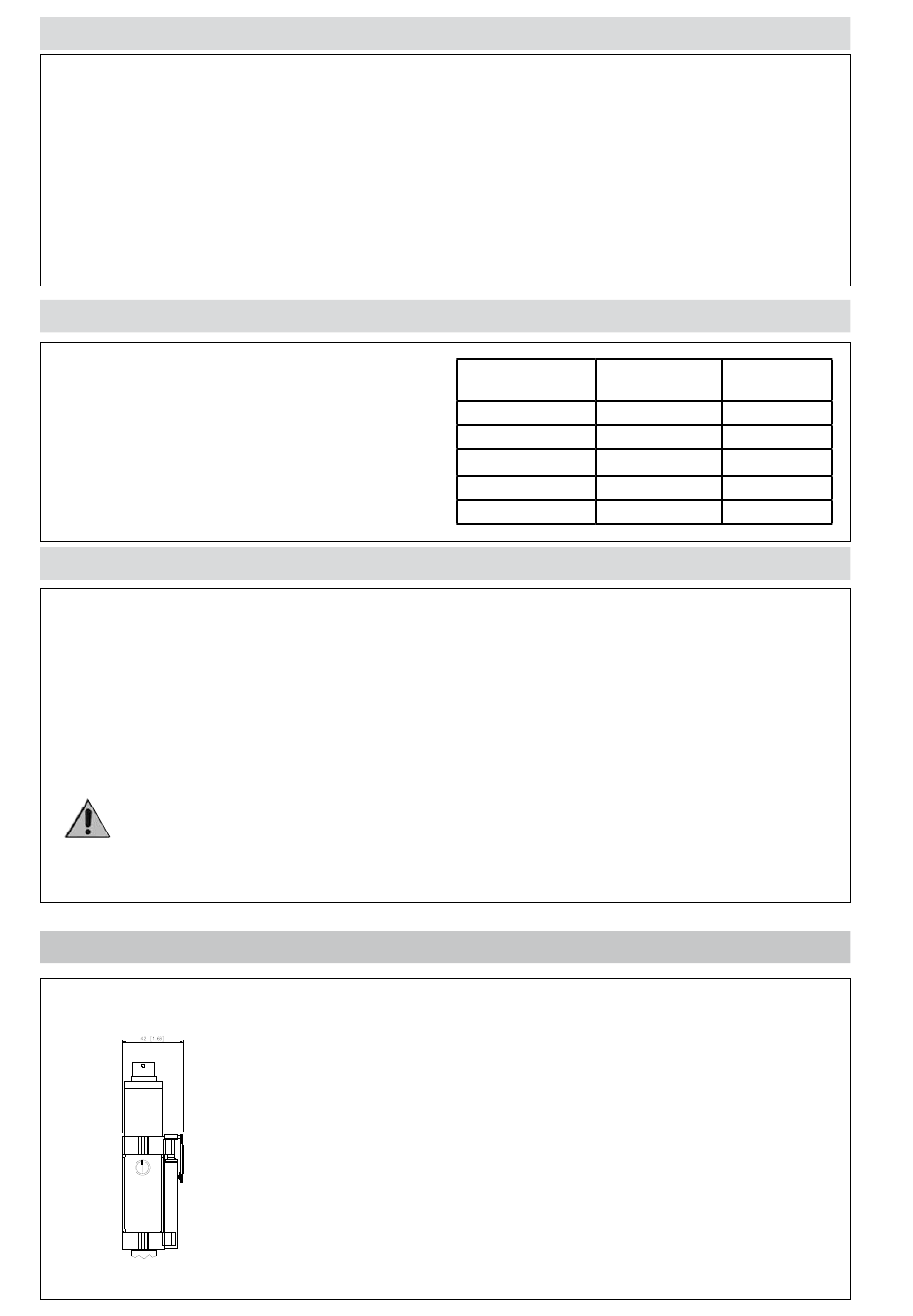

AUTO DIAGNOSTIC
Ci-dessous les conditions d'auto diagnostic détectées par le capteur:
· Câble coupé / produit non connecté / rupture alimentation, sortie <0.25V
. Rupture élément primaire / arrachage de broche, sortie > 11.25V
. Pression au-dessus de 200% de l'échelle, sortie <0.25V
. Pression au-dessous de -30% de l'échelle relatif au zéro, sortie <0.25V
. Surveillance de l'alimentation en cas de survoltage / sousvoltage / variation de la tension, sortie <0.25V
. Erreur séquence de programmation, sortie <0.25V
. Surchauffe de l'électronique, sortie<0.25V
. Erreur sur l'élément primaire ou sur le premier étage d'amplification, sortie <0.25V
SORTIE RELAIS OPTIONNELLE DE PROTECTION CONTRE LES SURPRESSIONS
Caractéristiques du relais de sécurité:
· Seuil d'activation à définir à la commande
. Courant de sortie: 1A
. Tension de service: 24Vdc +- 20%
. Précision de commutation: 2 x précision du capteur
. Hysteresis: 2% pe
COMPATIBILITE NAMUR
Les capteurs sont testés en fonction des recommandations NAMUR NE21.
La même comptibilité est valable pour les recommandations NAMUR NE23 avec les fonctionnalités suivantes en cas de
rupture:
. Rupture câble: perte d'information et le signal est <0.25V
. Produit non connecté: perte d'information et le signal est <0.25V
. Rupture d'alimentation: perte d'information et le signal est <0.25V ou en cas de problème de performances:
. dans le cas de rupture de l'élément primaire: le signal de sortie est >11.125V
Note: dans toutes les précédentes situations le signal de sortie est compris entre 0.25V et 11.125V.
Recommandation: le seuil réglé par le client (par ex. la valeur maximum de pression) doit être dans la
FONCTION AUTOZÉRO
gamme de mesure.
La fonction Autozéro est activée par le biais d'un contact magnétique (aimant extérieur
livré avec le capteur).
Pour la description complète de la fonction Autozéro, se reporter au manuel opérateur.
ALIMENTATION
SORTIE
OFF
ON
< X%fs
ON
> X%fs
ON
sortie < 0.25V
ON
sortie > 11.125V
STATE
RELAY
-
OUVERT
FERME
OUVERT
OUVERT
OUVERT
