Mise en œuvre
ATTENTION : s'assurer que les 2 ouvertures triangulaires situées sous le caisson et permettant le refroidissement
de la turbine ne sont pas obstruées.
• En plus des recommandations préalables et autres, vous devez appliquer les règles du DTU 68-3
• L'appareil s'installe au sol en terrasse sur socle maçonné, en combles, en local technique.
• Avant d'installer le caisson de ventilation, s'assurer que la structure soit suffisamment résistante pour supporter
le poids du caisson et des accessoires éventuels.
• Laisser un espace suffisant pour procéder aux opérations d'entretien ou de démontage de l'appareil
Un espace suffisant doit être laissé au niveau du « panneau de visite » latéral afin d'accéder facilement à
l'ensemble moteur, turbine et transmission
• L'appareil doit être installé de manière à ne pas transmettre d'éventuelles vibrations.
Pour cela, il sera posé sur un socle anti-vibratile ou équipé de plots, équipé de manchettes souples au niveau des
raccordements des gaines rigides sur les piquages du groupe. Il peut être suspendu à l'aide de tiges filetées, trous
∅ 6 ou 8 mm selon les modèles)
• Pour les appareils disposant de plusieurs ouïes d'aspiration, il est nécessaire de mettre un bouchon si vous
n'utilisez pas les deux. En aucun cas le moto-ventilateur ou la turbine sera accessible depuis les piquages de
raccordement. Dans le cas d'installation particulière (aspiration libre ou rejet libre) le ou les piquages devront être
équipés d'une protection grillagée.( exemple sifflet grillagé, fixé par vis)
• Pour les appareils disposant de plusieurs ouïes d'aspiration, il est nécessaire de mettre un bouchon si vous ne les
utilisez pas toutes.
• Le diamètre du conduit doit correspondre au diamètre du piquage du groupe dans le cas d'un raccordement 1
aspiration /1 rejet (éviter les fortes réductions !)
• Rejet : dans le cas d'une installation intérieure, il devra impérativement être raccordé sur l'extérieur
(chapeau toiture, grille de façade). Dans des cas particuliers, il peut être nécessaire de protéger le rejet des effets
d'un vent intempestif ou de fortes précipitations.
• En VMC gaz, il est indispensable de prévoir l'évacuation d'éventuels condensats et il est obligatoire d'avoir un
dispositif de report d'alarme pour la sécurité qui mesure la pression de l'appareil (dépressostat, capteur...).
Caractéristiques électriques
Modèle
4800 PA-EC ou R-CONTROL
6500 PA-EC ou R-CONTROL
8200 PA-EC ou R-CONTROL
Alimentation
230 V – 1 Ph – 50 Hz
230 V – 1 Ph – 50 Hz
230 V – 1 Ph – 50 Hz

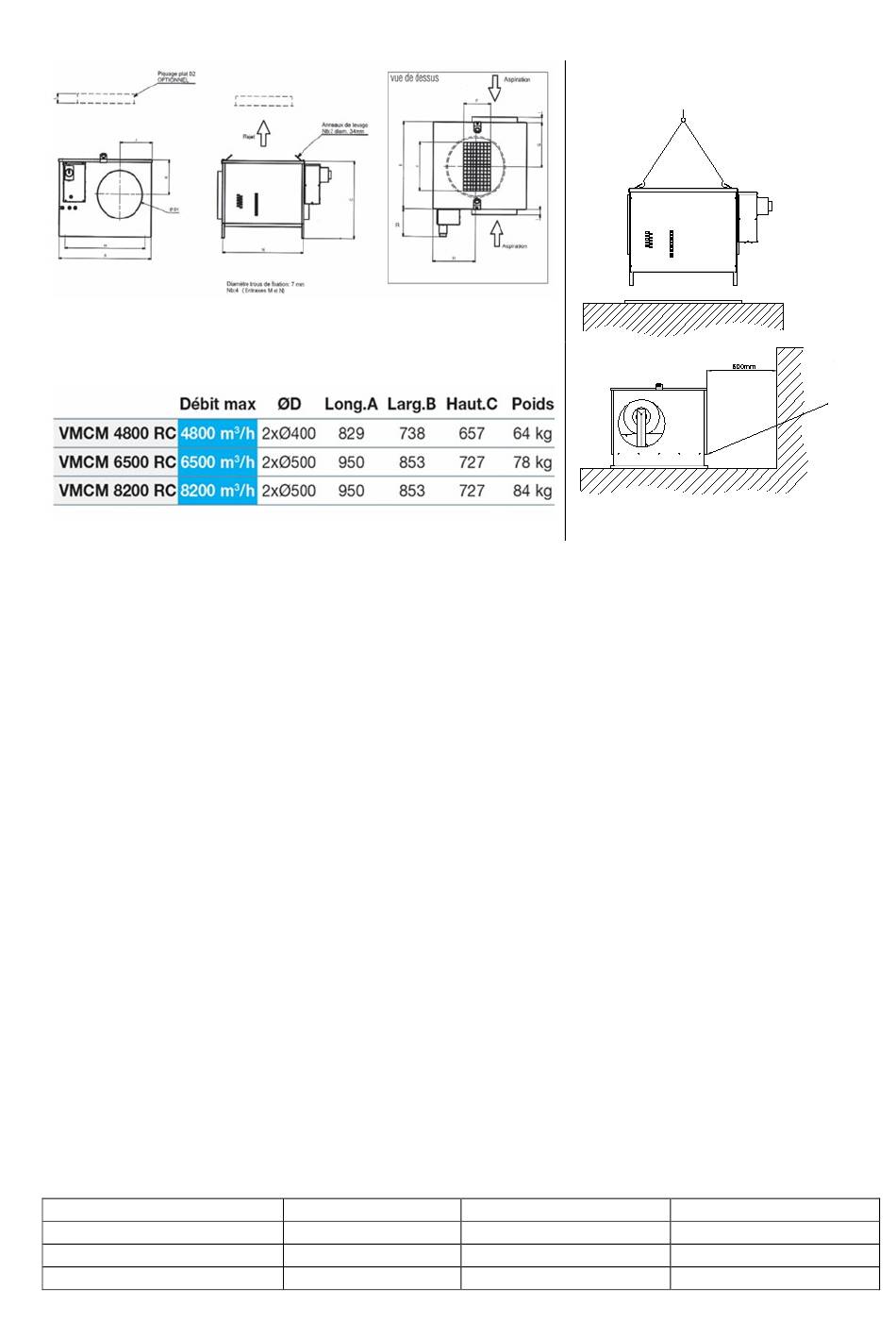

Manutention : 2 anneaux de levage
sont prévus à cet effet
Prévoir un dégagement de 600 mm
minimum devant la trappe d'accès
P absorbée maxi ( W)
750
1100
2200
TRAPPE
ACCES
MOTEUR
Intensité (I)
7,6
11,8
14,3
