GER
4.6.3

DIP-Schalter einstellen

ON
OFF 1 2 3

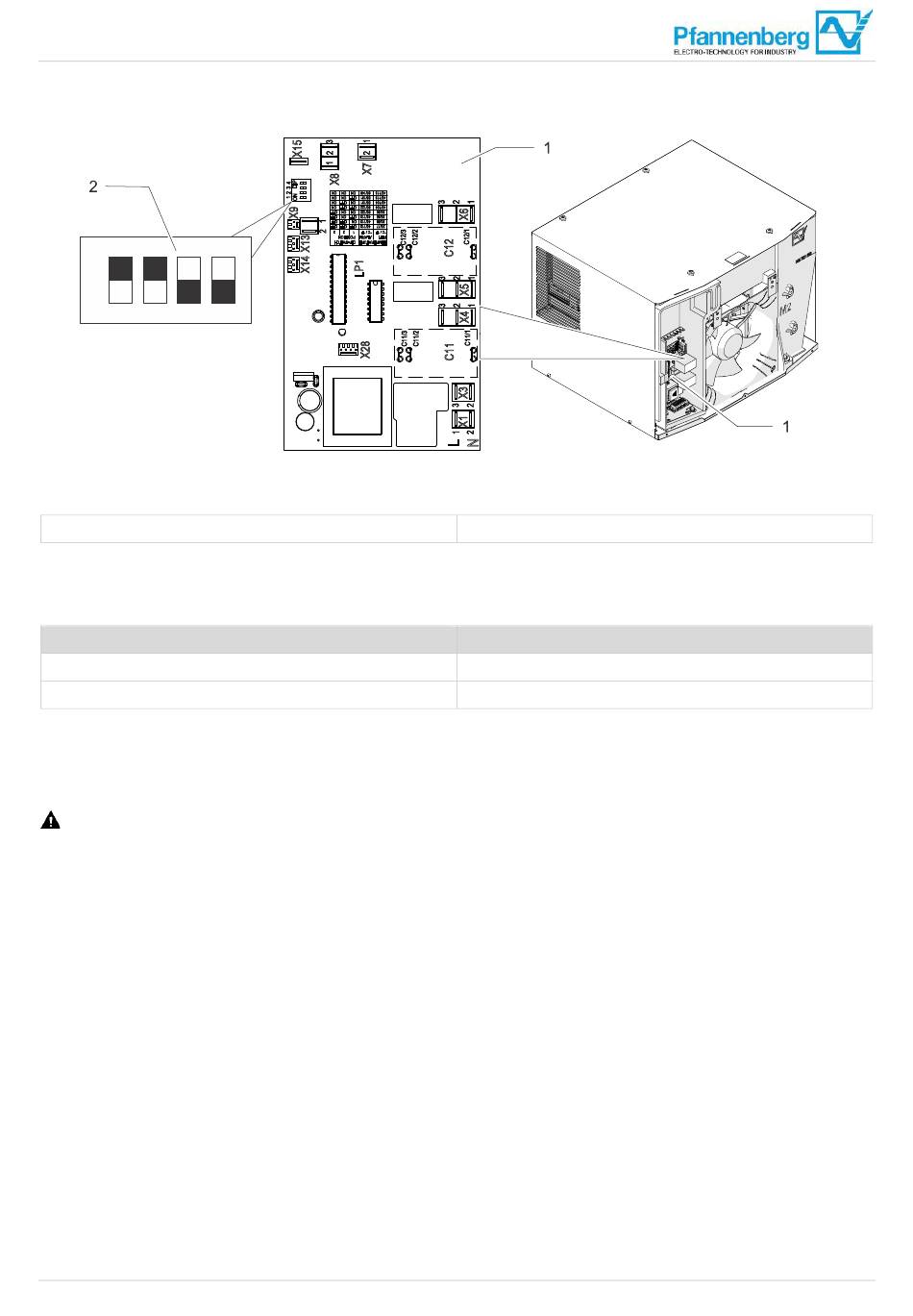

Abb. 21: DIP-Schalter einstellen
1 Controller-Platine
Der DIP-Schalter auf dem Controller ermöglicht das Einstellen von Sollwerten und Grenzwerten für Temperaturen.
Im Auslieferzustand ist die werkseitige Grundeinstellung der Werte wie folgt:
Parameter
Sollwert der Schaltschranktemperatur
Maximalwert der Schaltschranktemperatur
Tab. 5: Werkseinstellung der DIP-Schalter am Controller
4.6.3.1 Temperaturbereich am DIP-Schalter einstellen
Voraussetzungen
GEFAHR – Lebensgefahr durch Stromschlag. Sicherstellen, dass das Gerät spannungsfrei ist.
• Entladungsphase von 5 Minuten für die elektrischen Komponenten abwarten. Erst danach Gerät öffnen.
Vorgehensweise
1. Frontklappe entfernen, siehe Kapitel "Gerätevorbereitung – Frontklappe entfernen", Seite 34.
2. Den DIP-Schalter (Abb. 21, Pos. 2) auf dem Controller gemäß "DIP-Schalter Einstellmöglichkeiten", Seite 41 einstellen.
– Bei Inbetriebnahme werden die Einstellungen des DIP-Schalters übernommen.

Der neue Temperaturbereich ist auf dem DIP-Schalter eingestellt.
Betriebsanleitung | Dachaufbau-Kühlgeräte | Standard-Controller (SC) – 115 V | 086100026b
4
2 DIP-Schalter
Werkseinstellung
35 °C
50 °C
G00064
40/68
