L 1
Tab. 2
Ø nominal broche/douille
Nominal Ø pin/socket
mm
3
Module 5 kV

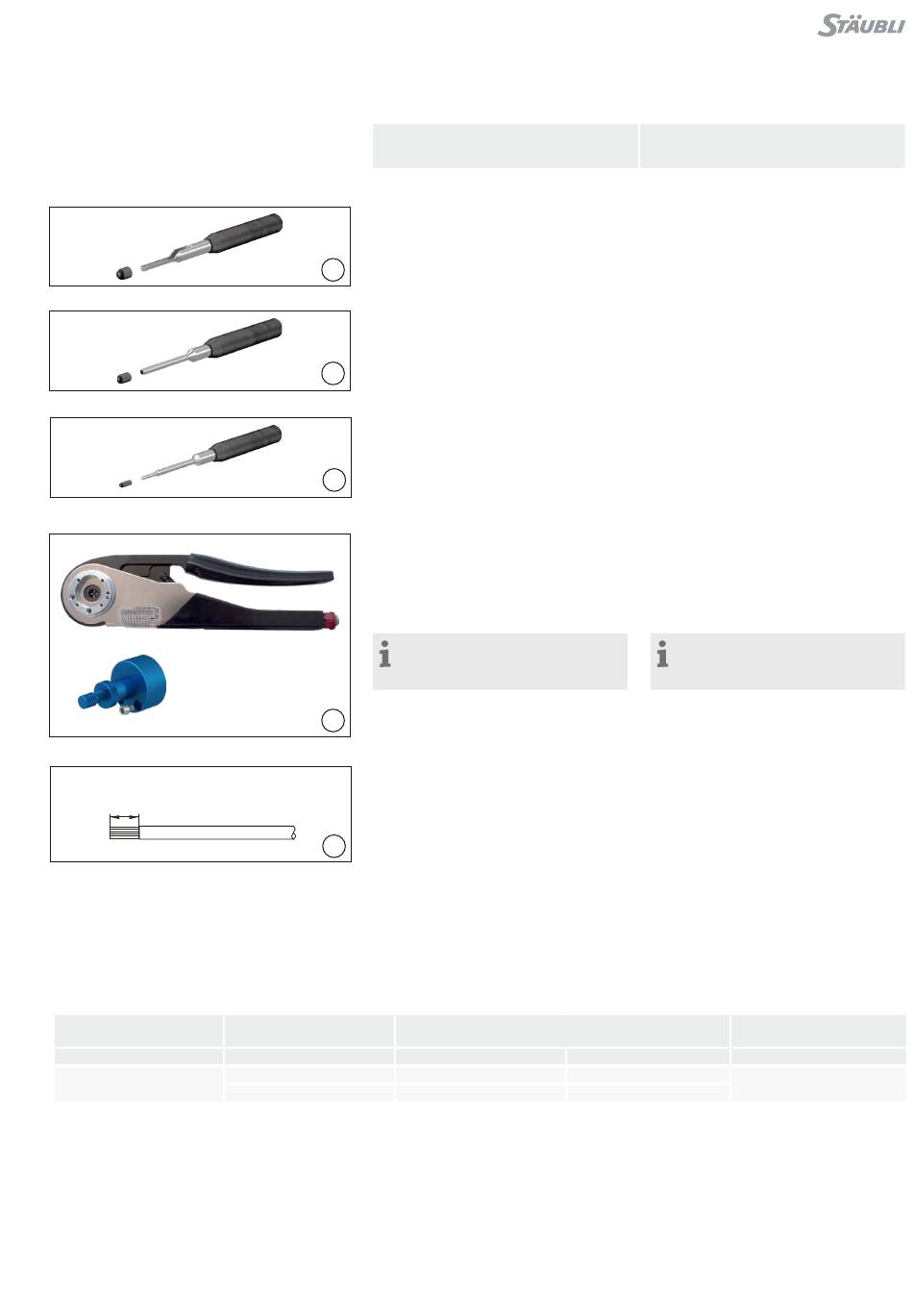

Outillage nécessaire
(ill. 8)
Outil d'insertion broche / douille
ME-WZ3,
No� de Cde�: 18�3010
8
(ill. 9)
Outil d'extraction broche
MSA-WZ3,
No� de Cde�:18�3012
9
(ill. 10)
Outil d'extraction douille
MBA-WZ3
No� de Cde�: 18�3011
10
(ill. 11)
Pince à sertir CT-M-CZ,
No� de Cde�: 33�3800
Locator MES-CZ,
No� de Cde�: 18�3801
Remarque:
Notice d'utilisation MA079
www�staubli�com/electrical
11
Préparation des câbles
(ill. 12)
Enfiler les accessoires, tels que le
presse-étoupe ou la gaine thermo-
réctractable sur le câble� Pousser la
gaine thermorétractable (33�5666) sur
12
le câble et une partie de l'isolation�
Dénuder le câble et les conducteurs�
La longueur du câble pour un mon-
tage dans un boîtier est à adapter au
cas par cas, voir MA213�
Longueur de dénudage L1 voir Tab� 2�
Section du conducteur
Conductor cross section
mm2
2,5
4
Pince à sertir CT-M-CZ
Crimping pliers CT-M-CZ
AWG-No.
Selector-No.
14
12
5 kV module
Tools required
(ill. 8)
Insertion tool pin/socket ME-WZ3,
Order No�: 18�3010
(ill. 9)
Extraction tool pin MSA-WZ3,
Order No�: 18�3012
(ill. 10)
Extraction tool socket MBA-WZ3
Order No�: 18�3011
(ill. 11)
Crimping pliers CT-M-CZ,
Order No�: 33�3800
Locator MES-CZ,
Order No�: 18�3801
Note:
Operating instructions MA079
www�staubli�com/electrical
Cable preparation
(ill. 12)
Place accessories (e�g� cable gland,
shrink sleeves) on the cable� Push
shrink sleeve (33�5666) over the cable
and part of the insulation�
Strip cable and single conductors�
The cable for installation in housing
has to be adapted from case to case,
see assembly instructions MA213�
Dimension L1 for single conductors,
see Tab� 2�
Longueur de dénudage L1
Dimension L1
mm
8
8
8
7 / 12
7 / 12
