L 1
Tab. 1
Ø nominal broche/douille
Nominal Ø pin/socket
mm
1,5
4 / 12
4 / 12
Module 2,5 kV

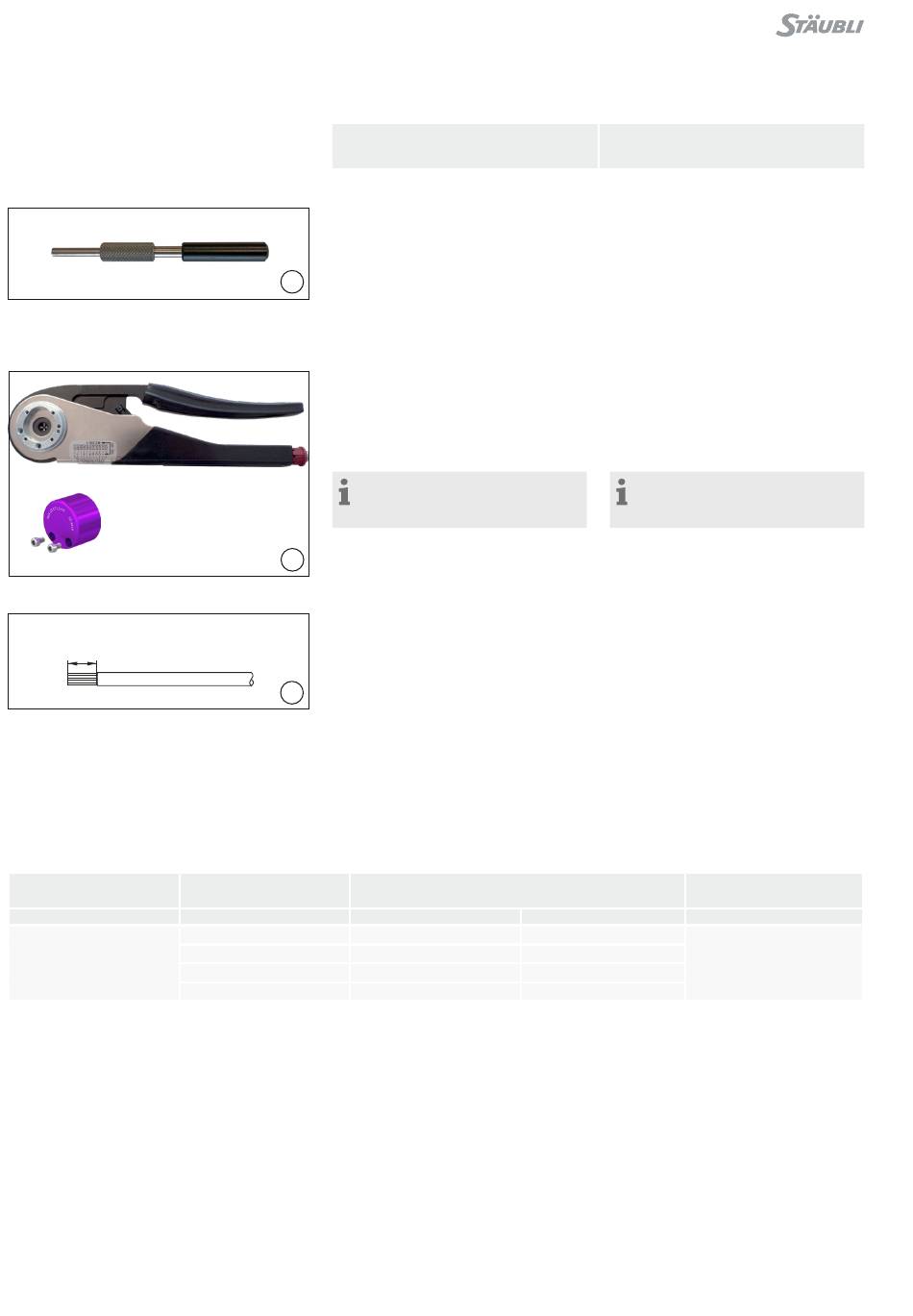

Outillage nécessaire
(ill. 1)
Outil d'extraction CT-AWZ-2,5HV,
No� de Cde: 33�3006
S - Côté destiné à extraire les broches
B - Côté destiné à extraire les douilles
1
D - Tige destinée à expulser les
contacts
(ill. 2)
Pince à sertir CT-M-CZ,
No� de Cde: 33�3800
Locator MES-CZ-CT1,5-HV,
No� de Cde: 18�3810
Remarque:
Notice d'utilisation MA079
www�staubli�com/electrical
2
Préparation des câbles
(ill. 3)
Enfiler les accessoires, tels que le
presse-étoupe sur le câble�
Dénuder le câble et les conducteurs�
La longueur du câble pour un mon-
3
tage dans un boîtier est à adapter au
cas par cas, voir MA213�
Longueur de dénudage L1 voir Tab� 1�
Section du conducteur
Conductor cross section
mm2
0,5
0,75
1,0
1,5
Pince à sertir CT-M-CZ
Crimping pliers CT-M-CZ
AWG-No.
Selector-No.
20
18
-
16
2.5 kV module
Tools required
(ill. 1)
Extraction tool CT-AWZ-2,5HV,
Order No� 33�3006
S - Side for pin contact extraction
B - Side for socket contact extraction
D - For pushing out the contacts
(ill. 2)
Crimping pliers CT-M-CZ,
Order No�: 33�3800
Locator MES-CZ-CT1,5-HV,
Order No�: 18�3810
Note:
Operating instructions MA079
www�staubli�com/electrical
Cable preparation
(ill. 3)
Place accessories (e�g� cable gland) on
the cable�
Strip cable and single conductors�
The cable for installation in housing
has to be adapted from case to case,
see assembly instructions MA213�
Dimension L1 for single conductors,
see Tab� 1�
Longueur de dénudage L1
Dimension L1
mm
4
5
9
5
6
