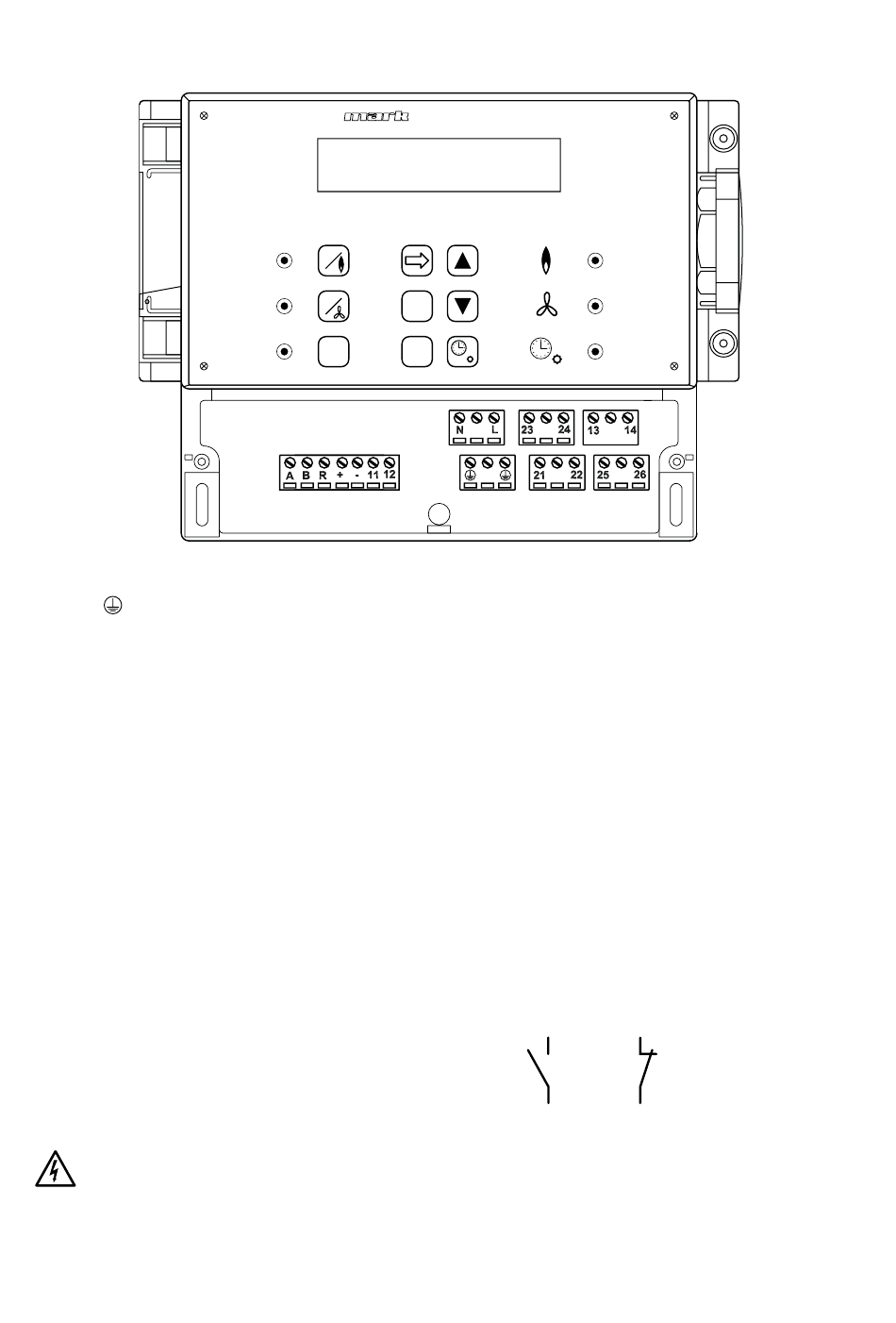

8.0 Possibilités de raccordement de PinTherm Connect
L N
21 - 22
21 - 23
24 - 26
25 - 26
+ -
11 - 12
A - B
RJ 45 connector
13 - 14
Avertissement: Présence d'une tension dangereuse sur N, L, 13, 14, 21, 22, 23, 24, 25 et 26
Avec le PinTherm Connect, seuls les dispositifs respectant les mesures de sécurité fixées dans
EN-IEC 61010-1 peuvent être contrôlés.
60
LU
0
I
RESET
Bornes de connexion (230Vac/50Hz)
Ventilation continue
Chauffage/climatisation
Lampe de panne
Réinitialisation contact
0-10Vdc (Chauffage/climatisation)
Capteur externe
MODBUS RTU (R ground)
Internet / Modbus TCP/IP
Contact sans potentiel (max. 2,5A)
PinTherm Connect
06.29.108
08:01 18ºC
JOUR X:060
OK
ESC

