ISTRUZIONI
DI ASSEMBLAGGIO

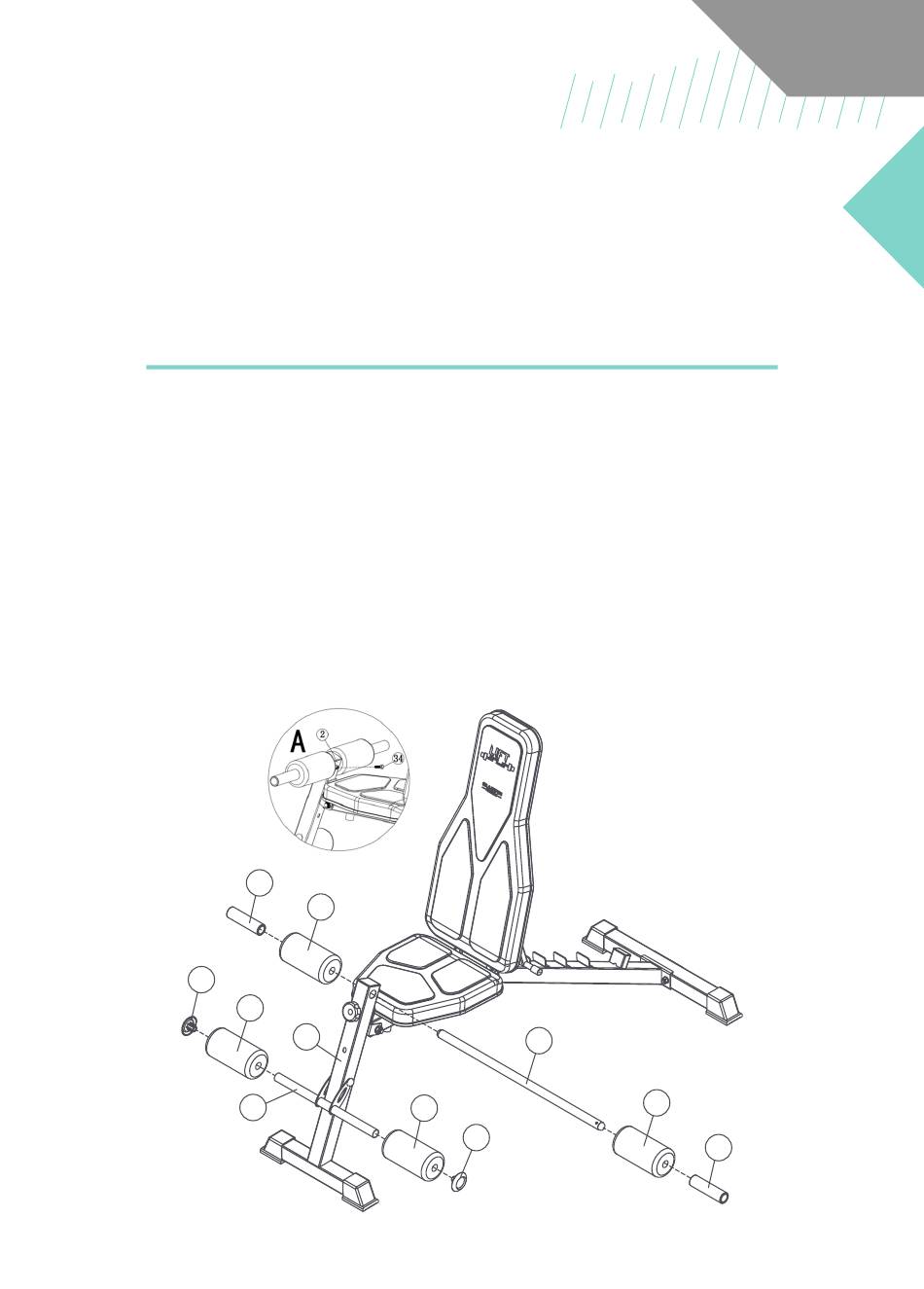

5° Passaggio
• Inserisci il Tubo Lungo del Manubrio (#10) nel foro della Staffa di
Supporto Anteriore (#2) e fissalo al centro con 1 x Bullone Esagonale
M8x25mm (#34). Serra tutto saldamente.
• Fissa 2 x Coprimanubri (#11) al Tubo Lungo del Manubrio (#10).
• Fissa 2 x Imbottiture in Schiuma (#12) sopra i Coprimanubrio (#11) e il Tubo
Lungo del Manubrio (#10). Spingi saldamente nel punto di incontro tra il
Tubo Lungo del Manubrio (#10) e la Staffa di Supporto Anteriore (#2).
• Fissa 2 x Imbottiture in Schiuma (#12) alla Leva delle Gambe (#9) e
inserisci 2 x Protezioni della Leva delle Gambe (#32).
11
12
32
12
2
9
10
12
32
[ IT ]
12
11
