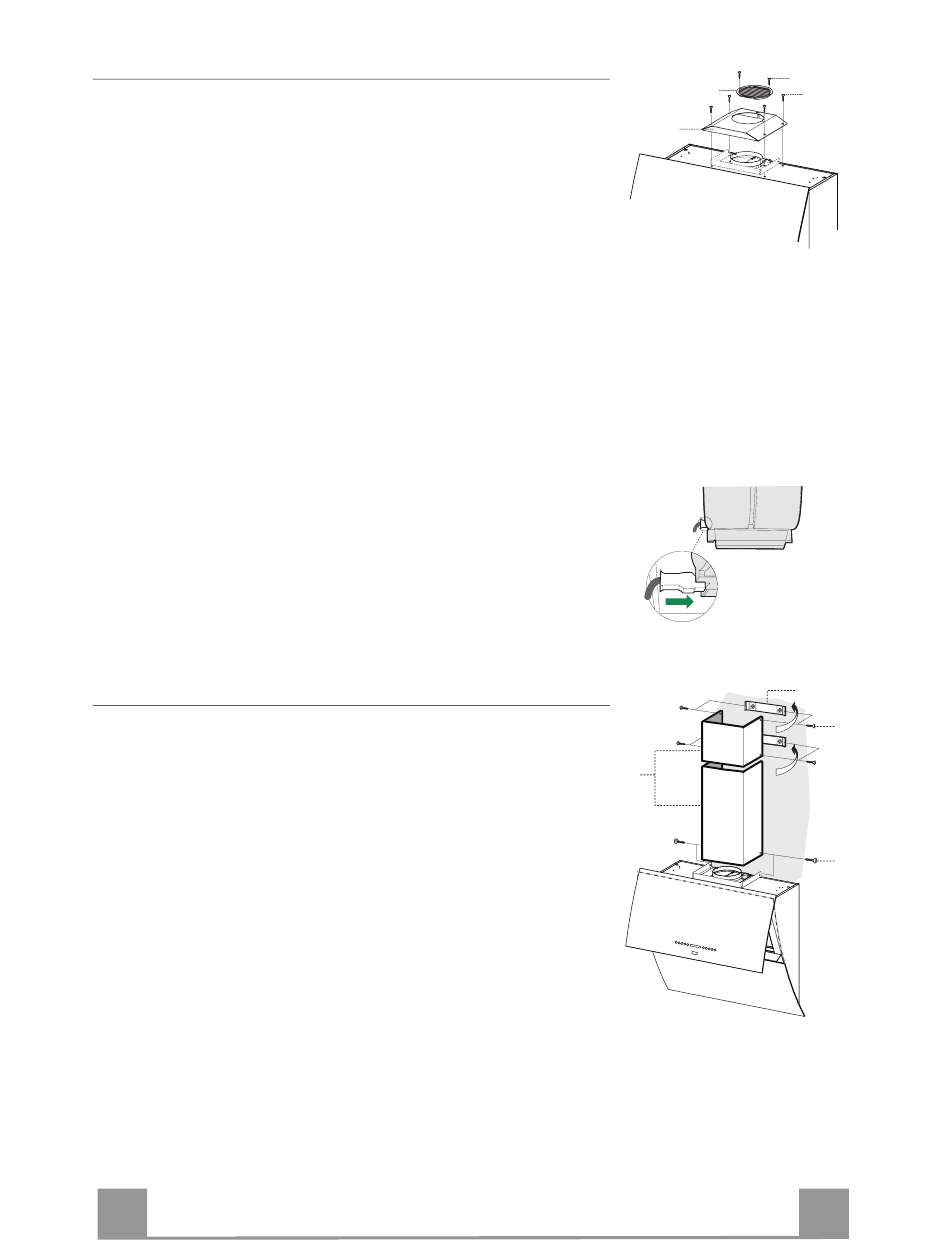

ANSCHLUSS IN UMLUFTVERSION
Für die Installation in Umluftversion muss das optionale Kit „Ak-
tivkohle-Filtereinsatz" erworben werden.
• Das Winkelstück der Kaminbefestigung entfernen
• Den Filterdeckel am Luftausgang mit den vier Schrauben 12c
(2,9 x 6,5) fixieren.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrau-
ben 12d (2,9 x 9,5) beim Austritt der rückzuführenden Luft fi-
xieren.

ELEKTROANSCHLUSS

• Die Haube wieder an die Stromversorgung anschließen.
• Zum Öffnen des oberen Paneels die Taste "A" (siehe Abschnitt
"Gebrauch") länger als 2 Sekunden gedrückt halten.
• Die Fettfilter entfernen (siehe Abschnitt "Wartung"). Kontrol-
lieren, dass der Verbinder des Stromkabels korrekt in der
Steckdose des Sauggerätes sitzt
Oberer Kaminteil
• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter
den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder
schließen.
• Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12c
fixieren.
Unterer Kaminteil
• Die beiden seitlichen Schenkel des Kaminteils leicht auseinan-
derbiegen, zwischen dem oberen Kaminteil und der Wand ein-
hängen und bis zum Anschlag wieder schließen.
• Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelie-
ferten Schrauben 12c fixieren.
DE
All manuals and user guides at all-guides.com
Kaminmontage
12d
8
12c
16
7.2.1
2.1
2
2.2
3
39
9
12c
12c
