3.2.3.2 Mesure en mode "résistance aselfique"
Ce mode est destiné aux mesures de résistances de contact, métallisations et, en général, de toute
résistance ayant une constante de temps inférieure à quelques milli-secondes.
Les avantages de ce mode sont :
• De diminuer la consommation car le courant est coupé entre les mesures et l'autonomie en
fonctionnement sur batterie est donc augmentée,
• D'échauffer moins la résistance mesurée,
• D'améliorer la compensation des forces électromotrices parasites car celles-ci sont mesurées et
compensées avant chaque mesure de résistance.
L'appareil étant en position stand-by, le lancement d'un cycle s'effectue ainsi :
• Appui sur la touche
• Vérification du bon branchement des fils "courant" et "tension" : si le branchement est incorrect
l'affichage indique un message d'erreur avec un numéro(Err 11 : fils "courant" mal branchés, Err 12 : fils
"tension" mal branchés), l'appareil se replace dans ce cas en stand-by
• Courant non établi, mesure de la tension résiduelle (Uo) aux bornes de la résistance. Si celle-ci est trop
élevée l'appareil affiche Err 13 et se positionne en stand-by.
• Etablissement du courant (I).
• Mesure de la tension aux bornes de la résistance (U1) puis coupure du courant.
• Affichage de la mesure R = (U1 - Uo) / I ou d'un message d'erreur, Err 7, en cas de dépassement de
gamme.
• Passage en stand-by et attente d'un nouveau déclenchement.

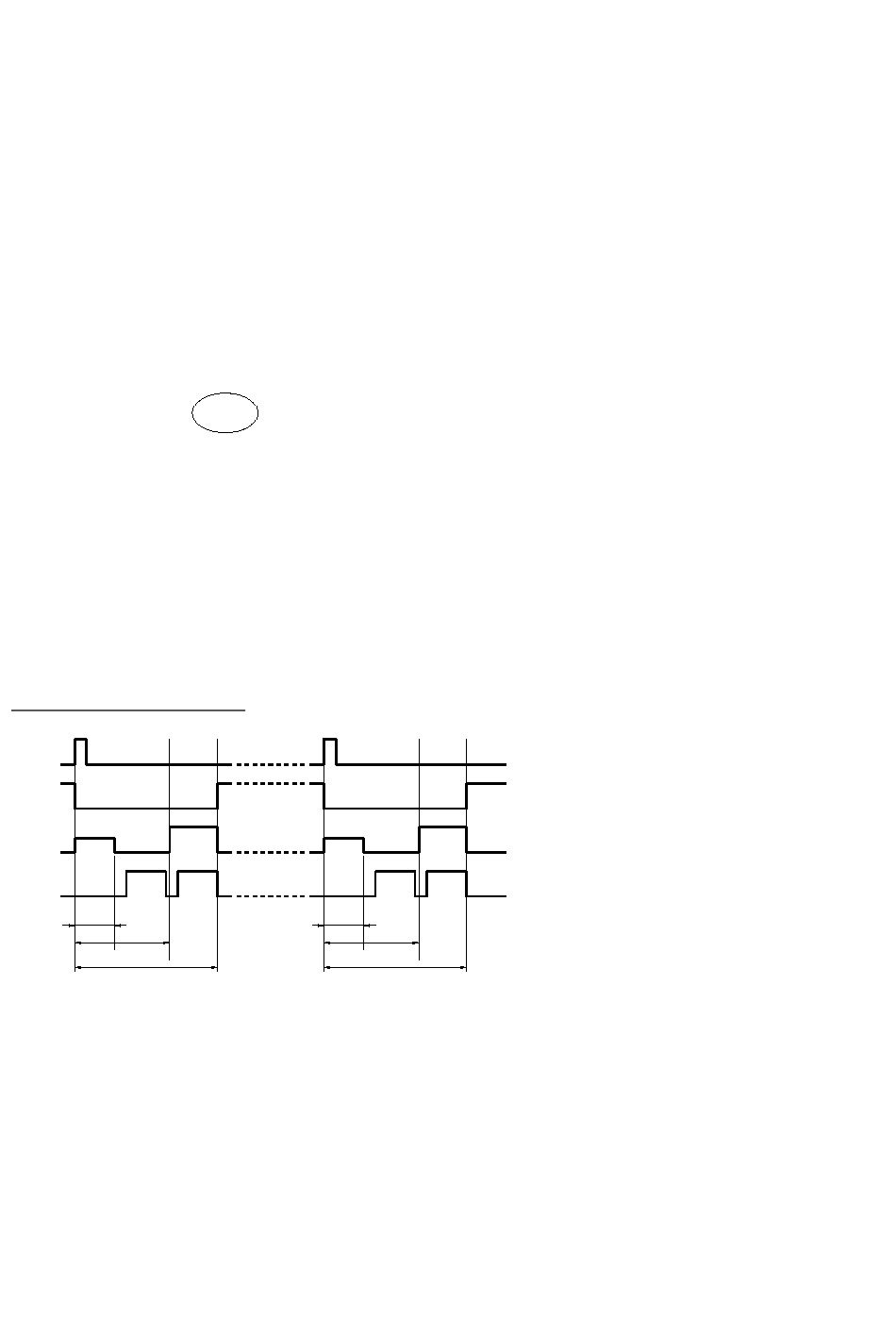

Diagramme de fonctionnement
OPER
STBY
I
C
O
MES
100ms
240ms
360ms
C = contrôle des connexions
0 = Mesure de la tension résiduelle.
M = Mesure de la tension aux bornes de la résistance.
REMARQUES :
En cas de dépassement de gamme, l'appareil affiche Err 7.
OPER
STBY
.
C
M
100ms
M
O
240ms
360ms
