3 UTILISATION
3.1 Rappel du principe de montage 4 fils

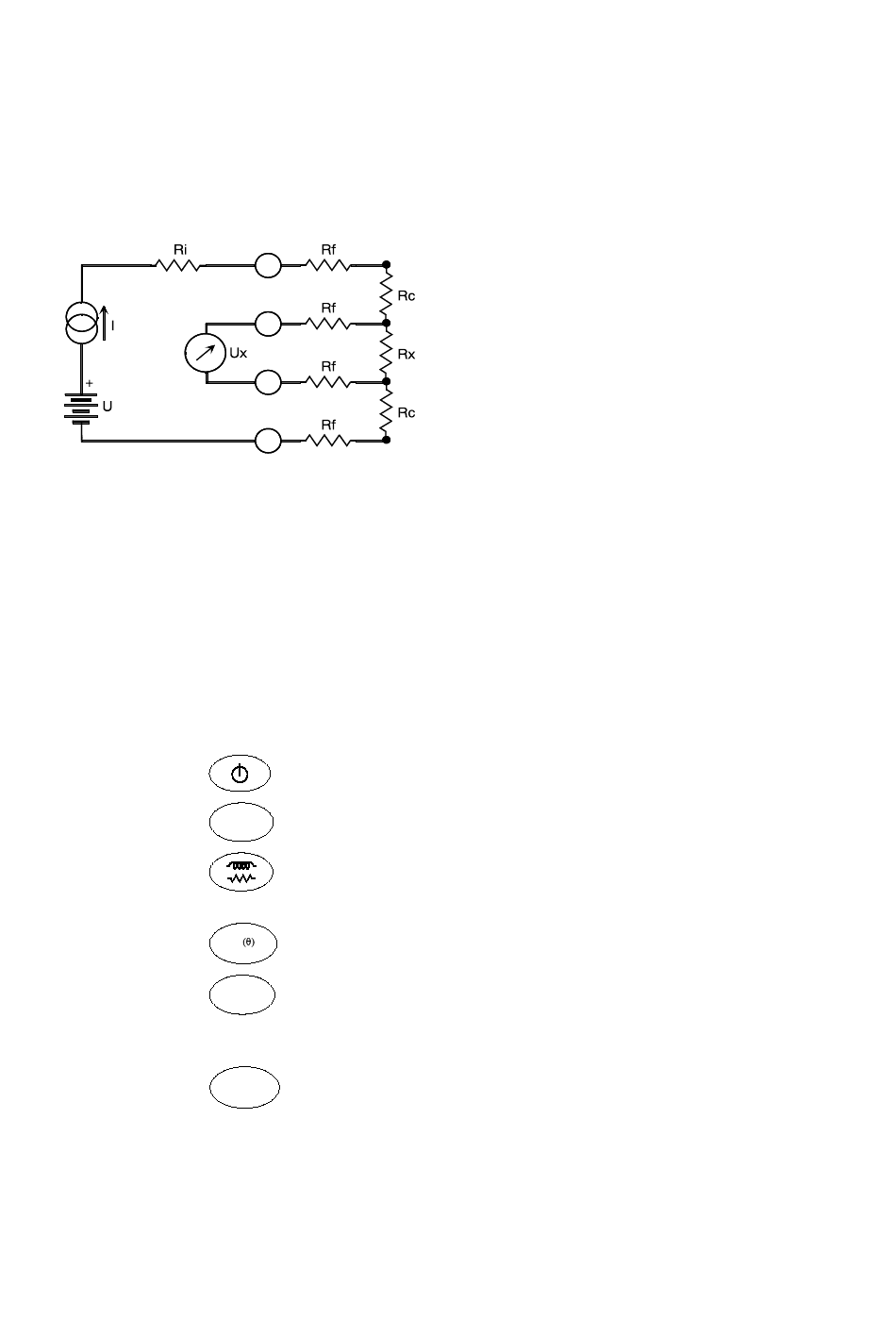

Le principe de ce montage est rappelé à l'aide du schéma ci-contre.
Ri = Résistance interne de l'appareil.
Rf = Résistance des fils de mesure.
Rc = Résistance de contact.
Rx = Résistance à mesurer.
A partir d'une source de tension continue U, un générateur fournit un courant de valeur I.
Un voltmètre mesure la chute de tension Ux aux bornes de la résistance Rx à mesurer et affiche Rx = Ux / I.
Le résultat est indépendant des autres résistances rencontrées dans la boucle de courant (Ri, Rf, Rc), tant
que la chute de tension totale qu'elles provoquent avec Rx reste inférieure à la tension que peut fournir la
source U (U ≤6 V).
3.2 Séquence d'utilisation
1. Appuyer sur
RANGE
2. Appuyer sur
3. Appuyer sur
4. Appuyer sur
AL1/AL2
5. Appuyer sur
6. Raccorder les cordons de mesures aux connecteurs ainsi qu'à la résistance.
OPER
7. Appuyer sur
8. L'appareil affiche la mesure, sinon un message d'erreur apparaît.
pour mettre en marche l'appareil.
pour choisir le calibre.
pour choisir le mode de mesure :
selfique, aselfique ou aselfique en déclenchement automatique.
R
si la mise en service de la compensation de température est souhaitée.
si la mise en service des alarmes est souhaitée.
STBY
pour lancer la mesure.
9
