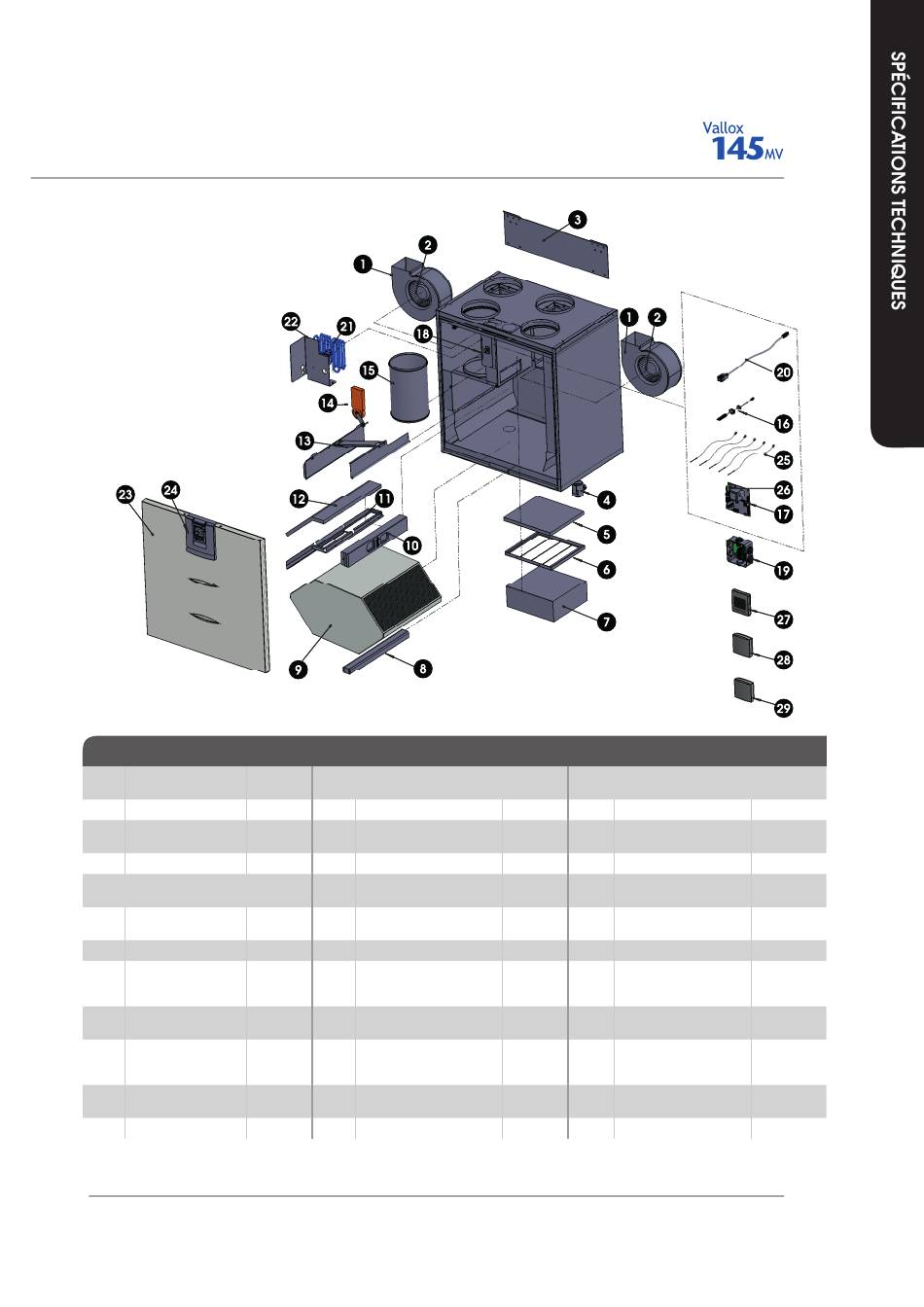

VUE ÉCLATÉE ET LISTE DES PIÈCES
VALLOX 145 MV
N°
PIECE
REF.
1.
Bloc ventilateur
1109200
2.
Moteur ventilateur
935285
3.
Plaque de fixation
3482100
murale
4.
Siphon
3292500
5.
Filtre grossier G4
978046
6.
Support filtre
3466600
7.
Filtre F7
978158
8.
Support inférieur
3469000
Echangeur de
chaleur
9.
Echangeur de
933270
chaleur
10.
Support supérieur
3468900
Echangeur de
chaleur
11.
Support filtre
3466500
12.
Filtre grossier G4
978047
N°
PIECE
13.
Ensemble clapet de
by-pass
Modèle R (droite)
Modèle L (gauche)
14.
Moteur By-pass
15.
Sortie air extrait
16.
Capteur d'humidité
interne
17.
Carte mère
18.
Interrupteur de sécurité
19.
Boîtier de raccordement 3526700
20.
Câble de rallonge RJ45
21.
Chauffage
supplémentaire 1500W
63
REF.
N°
PIECE
22.
Post-chauffage 900W
3475900
Modèle R (droite)
3475901
Modèle L (gauche)
930620
23.
Bloc capot
985035
24.
Système fermeture du
capot
946148
25.
Kit capteur NTC
949032
26.
Fusible sous verre 5x20 952484
948377
80mA, lent
27.
Panneau de
commande
952196
28.
Capteur d'humidité
(en option)
942220
29.
Capteur de CO2 (en
option)
© Vallox • Nous nous réservons le droit d'apporter
des changements sans préavis
REF.
942211
942210
3476000
3355900
3482300
949033
946149
949111
