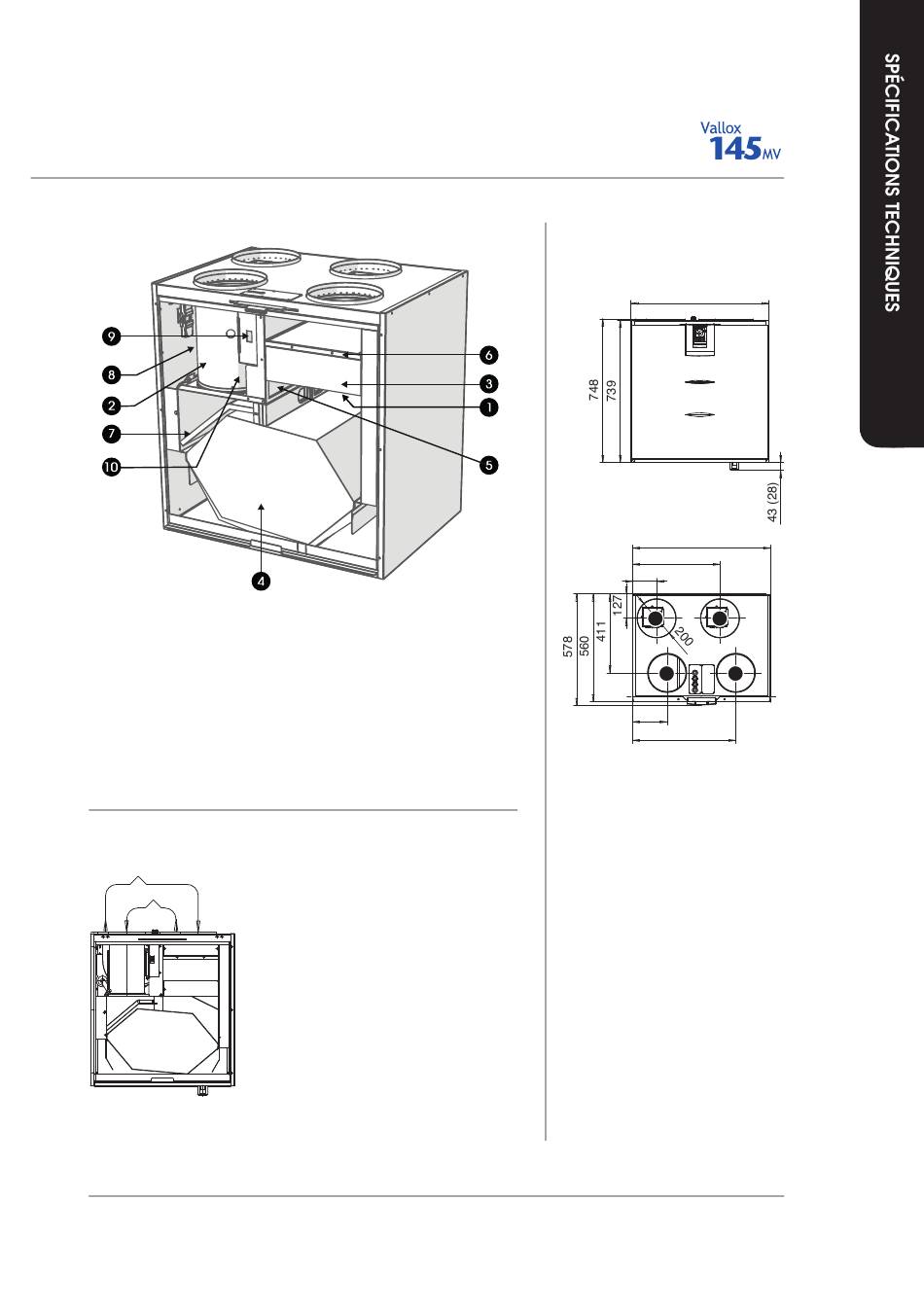

SPÉCIFICATIONS TECHNIQUES 145 MV
PIÈCES
PRINCIPALES
1. Ventilateur air extrait
(derrière le capot)
2. Ventilateur air neuf
(derrière le conduit
d'air extrait)
3. Filtre à air extérieur F7
4. Echangeur de chaleur
5. By-pass été/hiver
POINTS DE MESURE
Air neuf
Air extrait
Points de mesure après la prise de
raccordement. Les courbes du ventilateur
indiquent la pression totale disponible pour les
pertes au niveau des conduits.
Modèle R (droite) sur ce dessin
Sur le modèle L, les pièces sont
inversées (en miroir)
6. Filtre à air extérieur G4
7. Filtre à air extrait G4
8. Radiateur de post-
chauffage (derrière le
conduit d'air extrait)
9. Interrupteur de sécurité
10. Radiateur supplémentaire
(derrière le conduit d'air
extrait)
49
DIMENSIONS ET RACCORDS
DES CONDUITS
Dimensions
717
717
455
125
1
3
2
4
180
537
ARRIVÉES ET SORTIES D'AIR
Modèle R (droite)
Diamètre interne du raccord tuyau femelle :
ø200
1. Air neuf de la centrale vers l'habitation
2. Air extrait de l'habitation vers la centrale
3. Air vicié de la centrale, évacué vers
l'extérieur
4. Air extérieur vers la centrale
Modèle L (gauche)
Diamètre interne du raccord tuyau femelle :
ø200
1. Air vicié de la centrale, évacué vers
l'extérieur
2. Air extérieur vers la centrale
3. Air neuf de la centrale vers l'habitation
4. Air extrait de l'habitation vers la centrale
