Mise en service
d&b 5D — Manuel de prise en main 1.2 fr

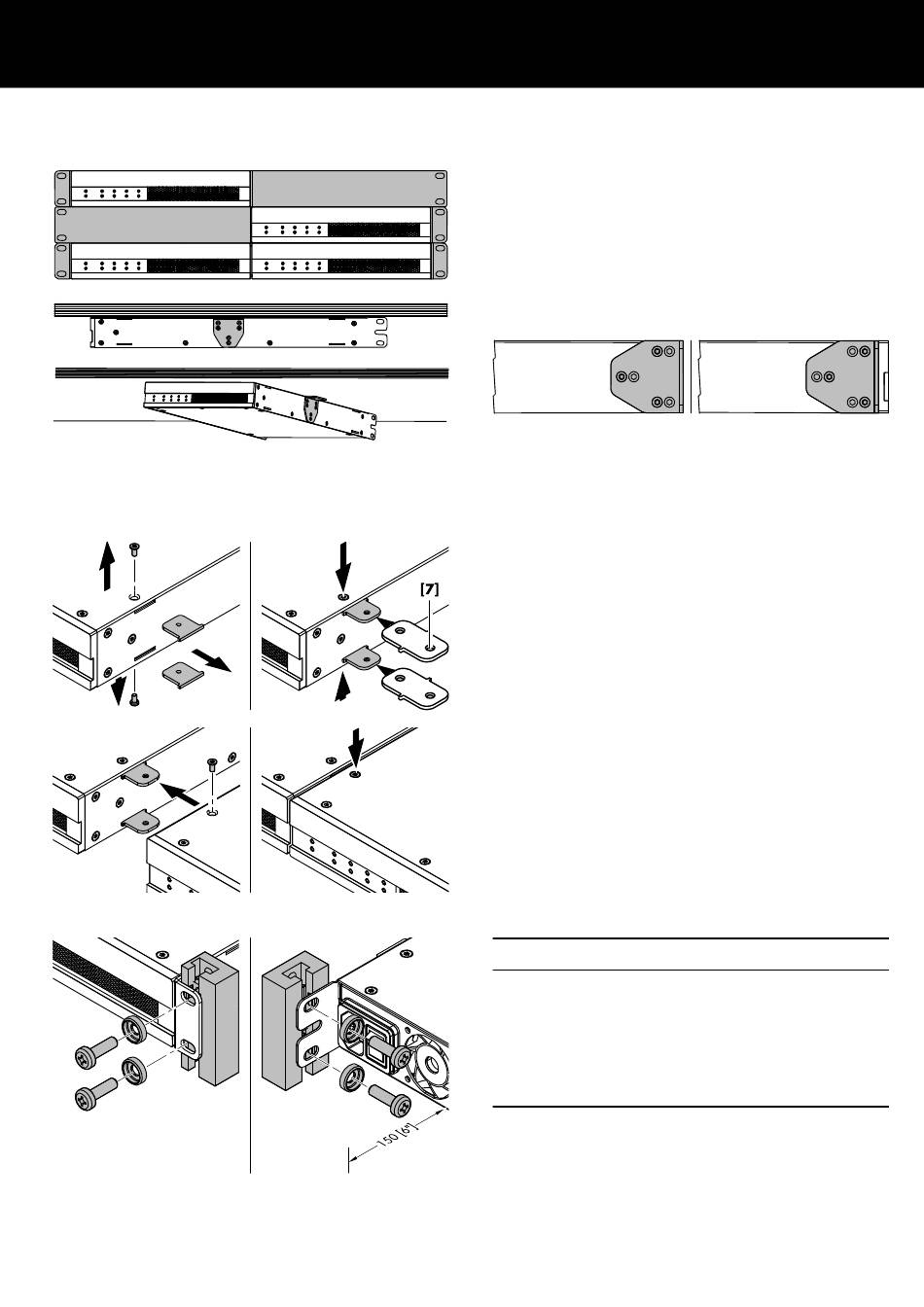

5.1 Montage en rack et refroidissement
Kit de montage en rack
Le kit de montage en rack fourni offre diverses options de mon‐
tage :
▪ Un seul appareil dans des racks ou armoires de 9.5" ou à
gauche ou à droite dans des racks ou armoires de 19".
▪ Deux appareils côte à côte dans des racks ou armoires de 19".
▪ Un seul appareil sous une table ou toute autre surface appro‐
priée.
Lors du montage de l'appareil dans des racks ou des armoires, les
équerres de rack permettent deux options :
À plat
Assemblage de deux appareils
Outils requis : tournevis Torx TX10.
1. Sur les deux appareils, retirez d'abord les protections en
caoutchouc sur les flancs intérieurs des appareils, en haut et
en bas, à l'avant et à l'arrière.
2. Sur un appareil (peu importe lequel), fixez les plaques de
connexion. [7].
↳ Assurez-vous que les surfaces fraisées sont tournées vers le
haut.
3. Assemblez les appareils entre eux.
4. Refixez les vis restantes du deuxième appareil en haut/bas, à
l'avant et à l'arrière.
Montage en rack
ATTENTION !
Lors du montage de l'appareil dans des racks ou armoires de 19",
il est fortement recommandé de :
▪ Toujours fixer l'appareil par ses équerres de devant ET
de derrière à l'aide de vis et rondelles de montage en rack
adaptées, comme représenté ci-contre.
▪ Sinon, utiliser des plateaux fixés aux faces internes du rack ou
de l'armoire.
Concernant les spécifications du rack ou de l'armoire, gardez une
marge en profondeur (en général150 mm / 6" suffisent) afin de
loger les câbles et connecteurs à l'arrière de l'appareil.
Mise en service
Décalé
Principalement destiné au montage au-
dessus ou en dessous d'amplificateurs
d'installation d&b.
