Consignes de connexion pour le port
Les ports marqués Ethernet, SYNC, CONSOLE et AUX correspondent à des circuits de très basse tension
Mise en garde
de sécurité (TBTS). Les circuits de TBTS doivent uniquement être connectés à d'autres circuits de TBTS.

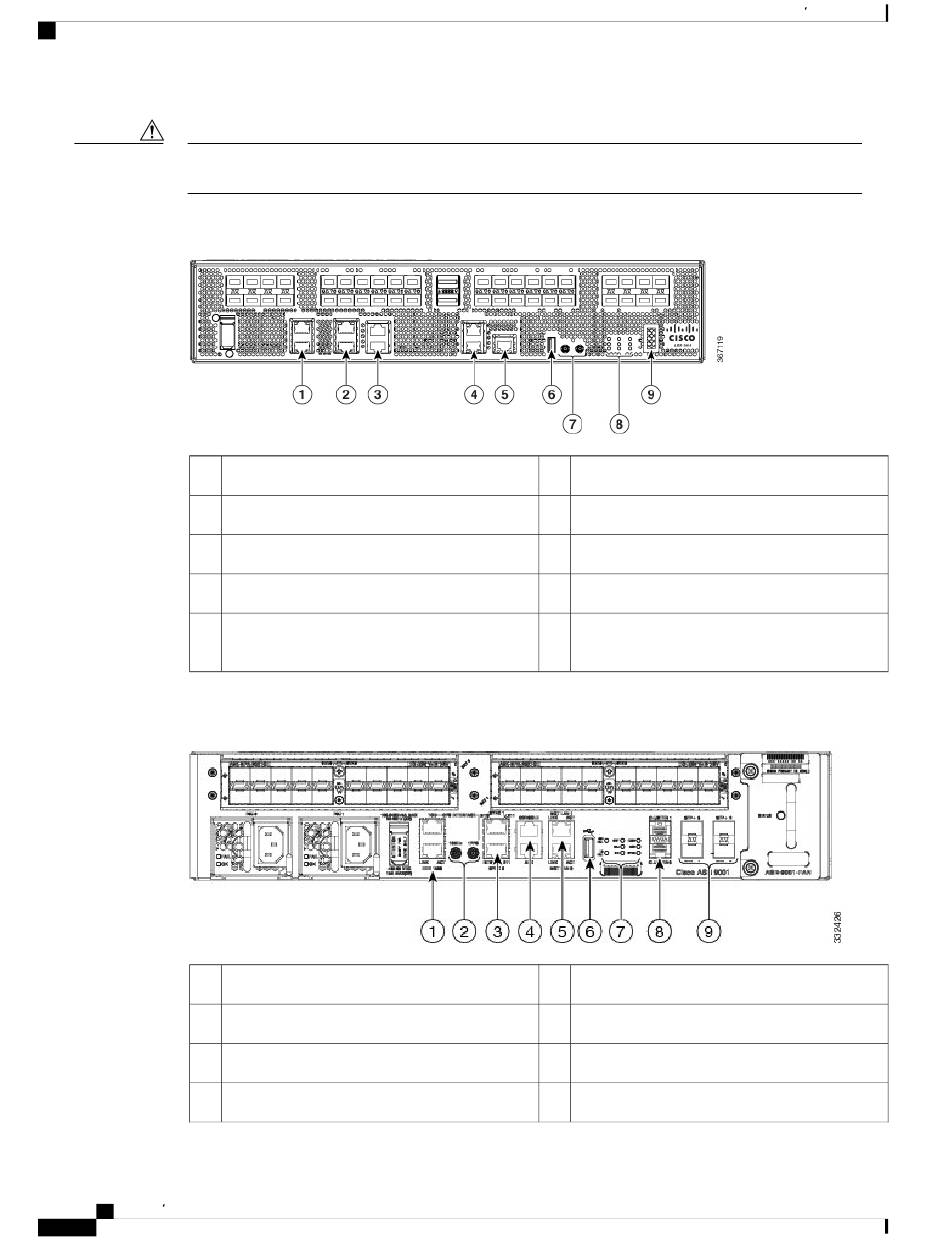

Illustration 53 : Ports du panneau avant du routeur Cisco ASR 9901
1
Ports SYNC (BITS/J.211)
2
Ports de service de réseau local et ToD
3
Ports de CONSOLE et AUX
4
Ports de gestion de réseau local
5
Port de processeur de gestion de connectivité
(CMP)
Illustration 54 : Ports du panneau avant du routeur Cisco ASR 9001
1
Ports de service de réseau local et ToD
2
Ports 10 MHz et 1PPS
3
Ports SYNC (BITS/J.211)
4
Ports de CONSOLE et AUX
Guide d installation matérielle des routeurs Cisco ASR 9901, ASR 9001 et ASR 9001-S
38
Préparation de l installation
6
Port USB externe
7
Ports 10 MHz et 1PPS
8
Neuf voyants DEL discrets
9
Affichage à matrice DEL
6
Port USB externe
7
Huit voyants DEL discrets
8
Ports CLUSTER
9
Ports SFP+ fixes
