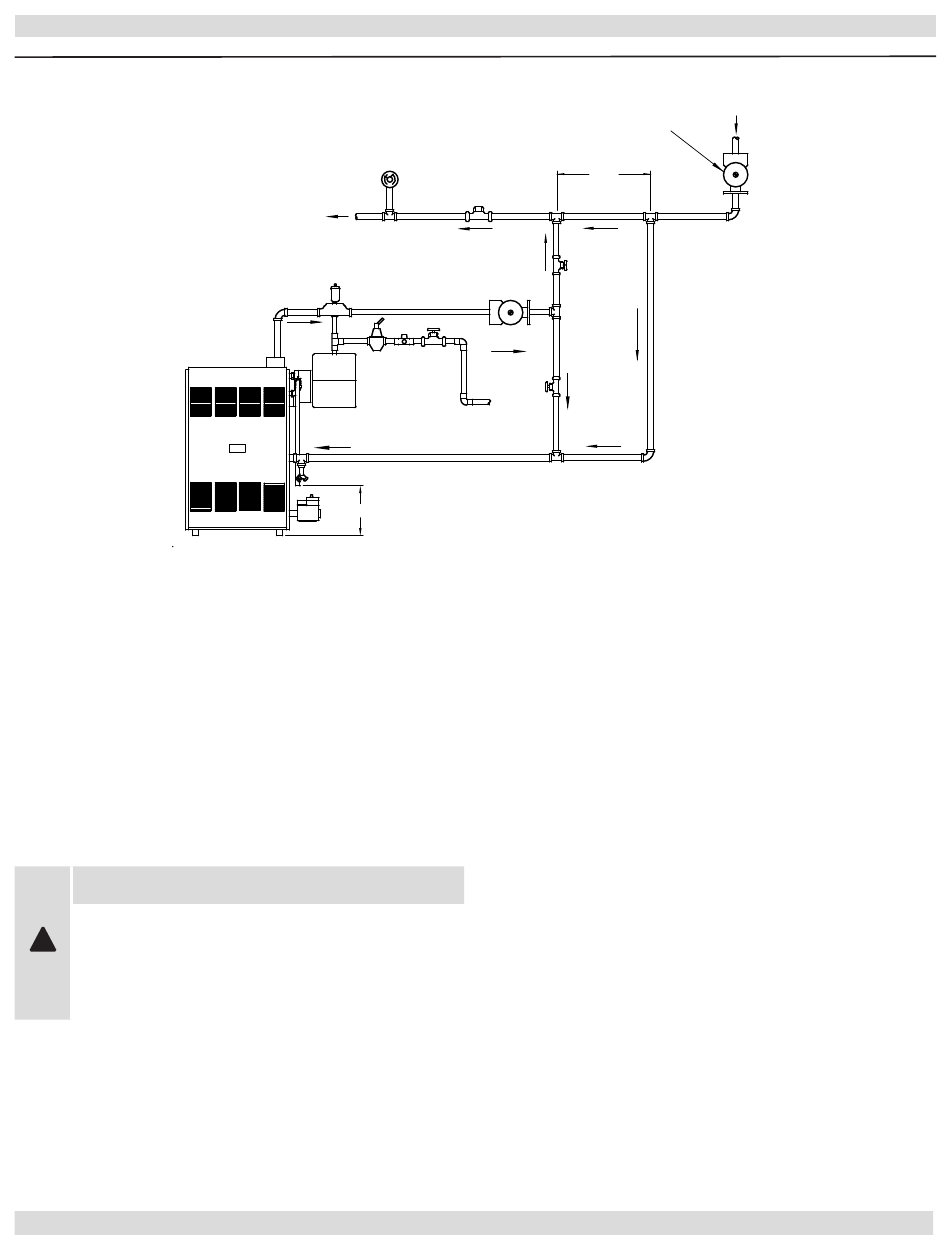

Figure 4 - BATTRE SECONDAIRE PRIMAIRE AVEC LE BY-PASS
NOTER #1 : En utilisant le by-pass qui bat, ajuste des sou-
papes UN et B jusqu'à ce que la température de système
désirée est obtenue.
NOTER #2 : La boucle de by-pass doit être la même taille
qui bat comme la provision et le retour qui bat.
8. Les circulateurs d'utilisation d'installation sont montrés
dans la figure 5.
9. Les soupapes de zone d'utilisation d'installation sont
montrées dans la figure 6.
10. Pour battant plus des informations se réfèrent au
I=B=R l'Installation de R et Battre Dirigent.
MISE EN GARDE
Brûler et le danger gradué. La soupape de
soulagement de sécurité pourrait décharger
!
de la vapeur ou de l'eau chaude pendant
l'opération. Installer la décharge qui bat par
ces instructions.
11. Installer la décharge qui bat de la soupape de soulage-
ment de sécurité.
•
Utiliser ¾ « ou le plus grand tuyau.
•
Utiliser le tuyau convenable pour les températures de
375°F (191° C) ou plus grand.
•
Battre individuel de décharge de chaudière sera
indépendant d'autre décharge qui bat.
COnnECtER LA PROvISIOn & LE REtOUR BAttAnt
JAUGE DE
TEMPÉRATURE
DU SYSTÈME
APPROVISIONNEMENT
RÉSERVOIR
D'EXPANSION
6"
SYSTÈME
12"
MAX.
SOUPAPE
DE DÉBIT
SOUPAPE
"A"
CIR.
PRIMAIRE
SOUPAPE
"B"
ALIMENTATION
DE L'EAU
•
Calibrer et arranger battre de décharge pour éviter
réduisant la soupape de soulagement de sécurité qui
soulage la capacité au dessous de la capacité de sou-
pape de soulagement minimum a déclaré sur le classe-
ment de plaque.
•
Courir le tuyau aussi court et droit que possible à
l'emplacement qui protège l'utilisateur de scalding et
convenablement l'égout qui bat.
•
Installer l'union, si utilisé, près de la sortie de soupape
de soulagement de sécurité.
•
Installer des coudes, si utilisé, fermer à la sortie de
soupape de soulagement de sécurité et en aval d'union
(si utilisé).
•
Terminer le tuyau avec la fin simple (n'a pas enfilé).
9
RETOUR
