6.1 Généralités
6.1.1 Bornes du contrôleur
Borne
L-N 220 V AC
Relay 1—H 220 V AC, sortie Max. 1A
Relay 2—M 220 V AC, sortie Max. 1A
Relay 3--L 220 V AC, sortie Max. 1A
Relay 4—C 220 V AC, sortie Max. 1A
220 V AC, sortie Max. 1A
Relay 5—NO
SPDT (unipolaire à deux voies)
220 V AC, sortie Max. 1A
Relay 5—NC
SPDT (unipolaire à deux voies)
EC FAN1 0-10 V
EC FAN2 0-10 V
GND Sortie de courant faible totale
RS485--AI Communication avec un capteur de température et d'humidité externe
RS485--BI Communication avec un capteur de température et d'humidité externe
RS485—A2 Communication avec un tiers
RS485--BI Communication avec un tiers
12 VDC Alimentation du capteur de température et d'humidité externe

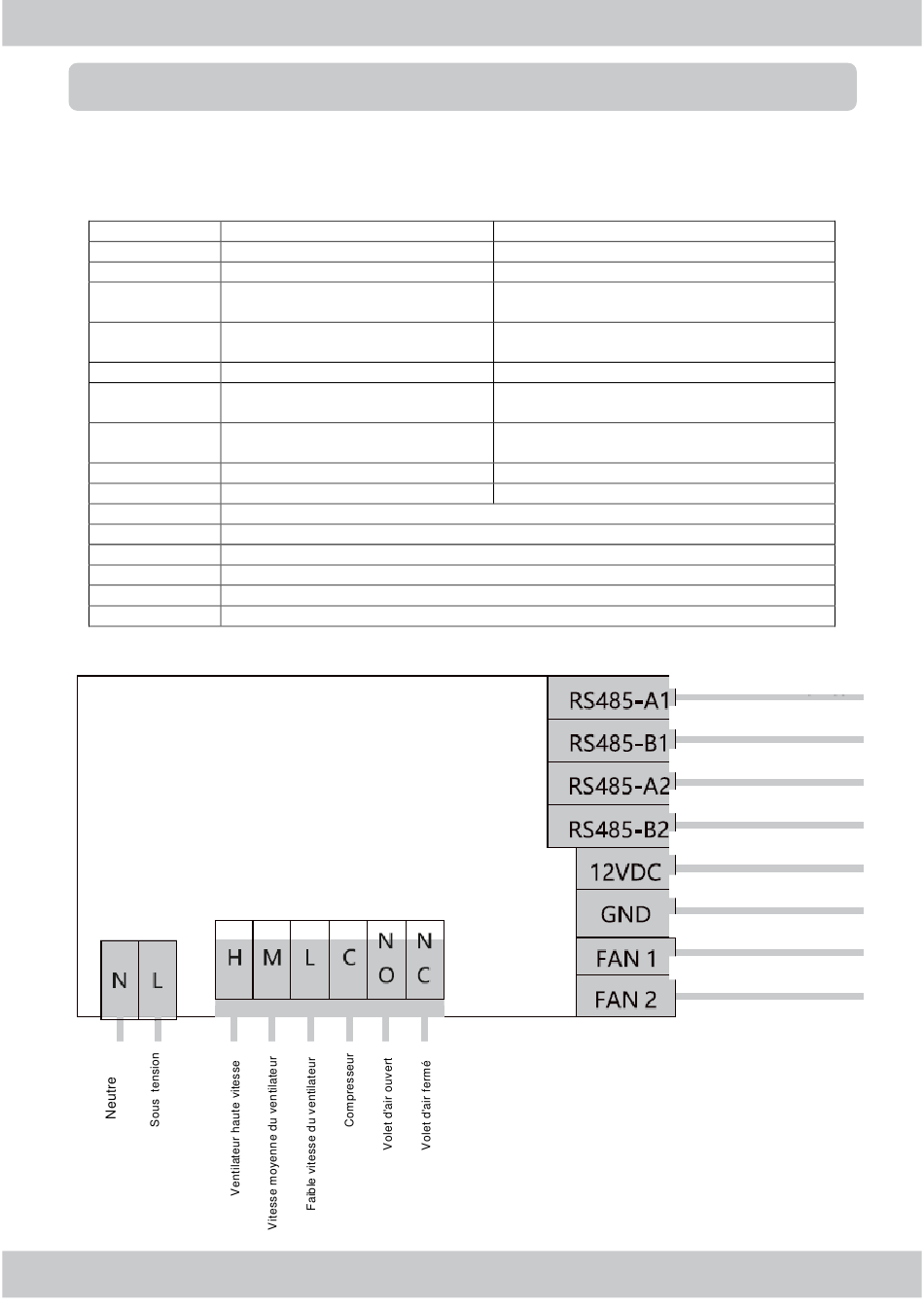

6.1.2 Disposition des bornes:

6. CONTRÔLEUR
Description
21
Charge
Source d'alimentation
Ventilateur haute vitesse
Vitesse moyenne du ventilateur
Valve de bobine de ventilateur
Faible vitesse du ventilateur;
déshumidificateur
Compresseur
Volet d'air ouvert
Volet d'air fermé
Ventilateur d'alimentation avec moteur ЕU
Ventilateur d'extraction avec moteur EU
Capteur de température
et d'humidité
tiers
tiers
Sortie DC 12V
Terminal commun
Ventilateur d'extraction avec moteur EU
Ventilateur d'extraction avec moteur EU
