DPS-X -2
NOTE
PRUDENCE
MIW-DPS-X-2-FR-000 - 28 / 10 / 20
TRANSMETTEUR DE PRESSION DIFFÉ-
RENTIELLE AVEC AFFICHEUR
Maintenez appuyé le commutateur tactile jusqu'à ce que les deux LED du PCB
clignotent deux fois et maintenez-le appuyé jusqu'à ce que les deux LED clignotent
à nouveau trois fois.
LED ne clignotent à nouveau trois fois, le capteur aura effectué une procédure
d'étalonnage au lieu de la procédure de réinitialisation des registres Modbus.
Procédure de réinitialisation des registres de stockage de communication:
1.
Mettez le cavalier sur les goupilles 1 et 2 du connecteur P4 pendant au moins 20
secondes pendant que l'appareil est sous tension (voir Fig. 10 ).

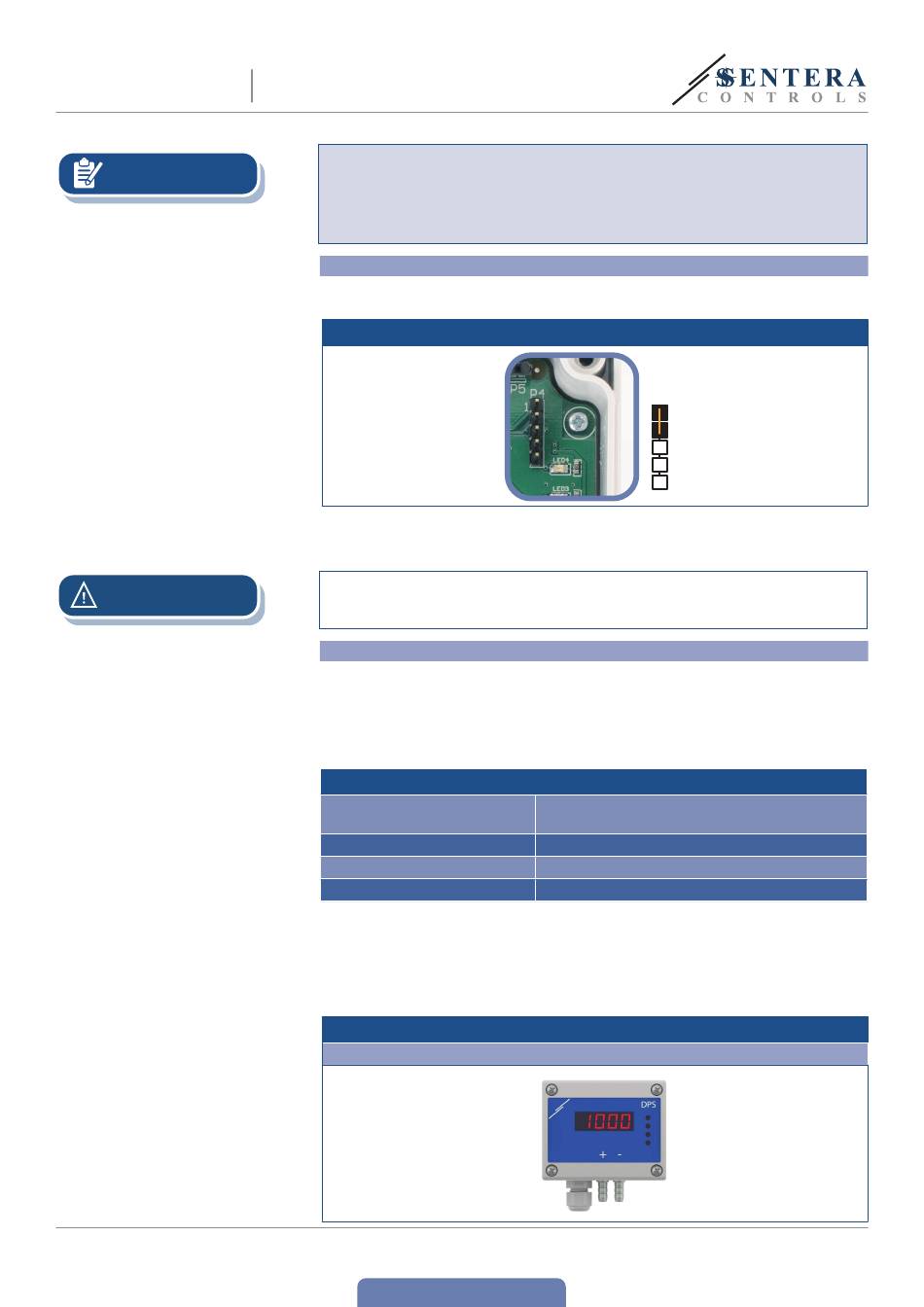

Fig. 10 Cavalier de réinitialisation des registres de stockage Modbus
2.
Les registres de stockage de communication 1 et 3 seront réinitialisés à les
valeurs par défaut.
3.
Enlevez le cavalier.
Une lecture correcte de la vitesse de l'air n'est possible que si elle est activée dans le
registre de stockage 64 (vitesse de l'air de tube de Pitot) et qu'un transmetteur est
connecté à l'ensemble de connexion de tube de Pitot approprié (PSET-PTX-200).
Paramètres d'affichage
L'affichage est activé en écrivant «1» dans le registre de stockage 91 (lecture de
mesure). Remplir "0" éteint l'affichage.
Lorsque l'affichage est activé, sa mode dépend de la valeur dans le registre de
stockage 61 (mode d'opération). Il y a trois modes d'affichage disponibles selon la
valeur dans le registre de stockage 61 - Voir tableau ci-dessous:
Affichage de mesure activé
Valeur du registre de
stockage 61:
1
2
3
1.
Mode d'affichage de la pression différentielle:
1.1
L'écran à LED indique la pression différentielle avec une résolution de 1
Pa. Voir Fig. 11 ci-dessous. Comme le DPS peut afficher jusqu'à 4 chiffres,
les valeurs indiquées vont de 0 à 9999, c'est-à-dire que si la presion
différentielle mesurée = 10.000 Pa, l'appareil affiche 9999. Cependant, le
logiciel 3SModbus indique toujours la valeur réelle.
Fig. 11 Affichage pression différentielle
Affichage 1.000 Pa
www.sentera.eu
Retour à la Table des matières
Si le commutateur tactile est relâché avant que les deux
Mode d'affichage:
Pression différentielle
Débit d'air
Vitesse d'air
1
2
3
4
5
10 - 12
