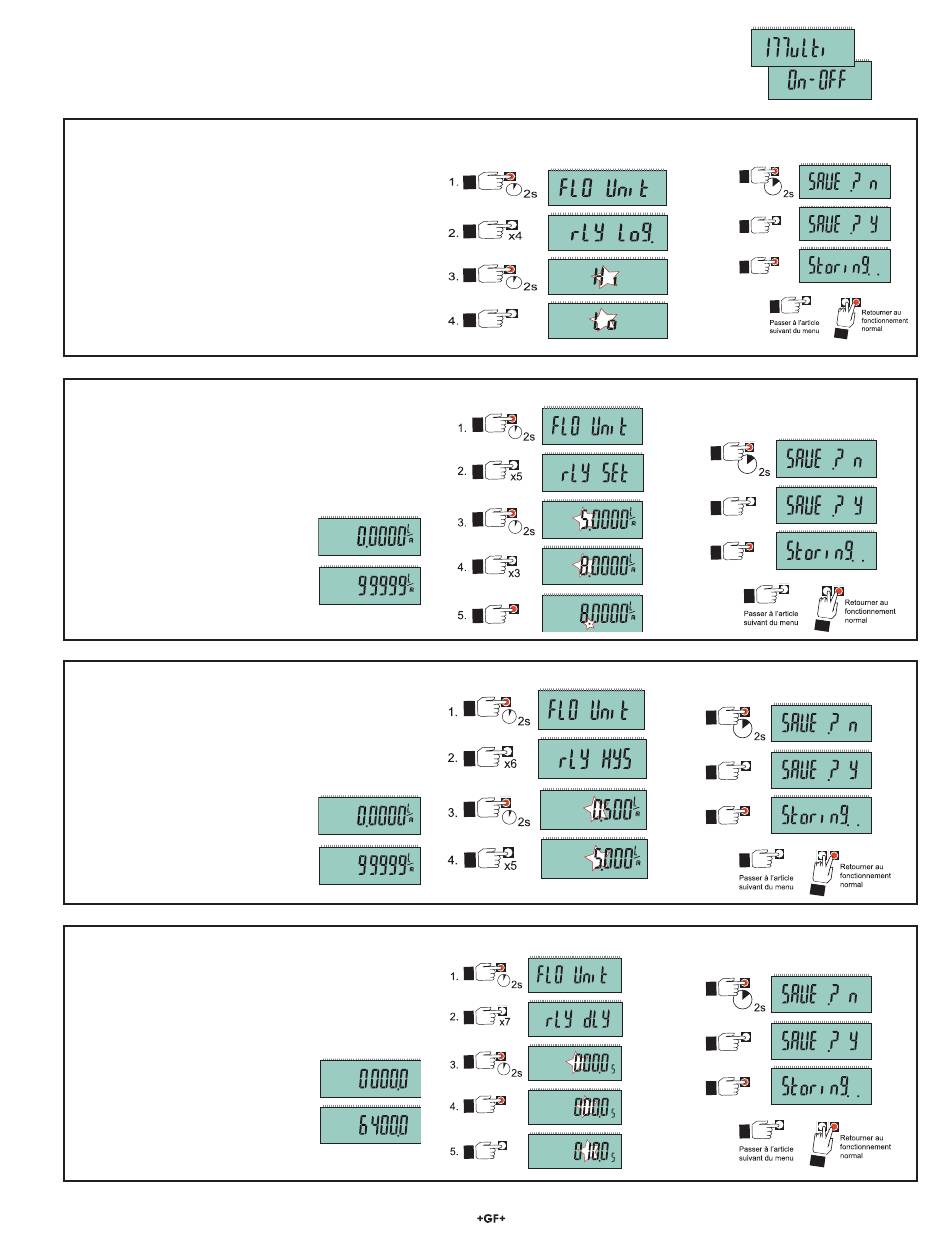

Réglage du fonctionnement du relais
Le mode Marche-arrêt dispose d'un relais (unipolaire à 2 directions ou à semi-conducteurs)
qui peut être programmé comme alarme de niveau HI (Haut) ou de niveau LO (Bas).
1. Choisir HI ou LO pour la logique
de l'alarme de relais.
Une alarme de niveau HI est activée lorsque le
débit s'élève AU-DESSUS du point de consigne.
Une alarme de niveau LO est activée lorsque le
débit descend AU-DESSOUS du point de consigne.
Le réglage d'usine est HI.
2. Programmation du
POINT DE CONSIGNE.
Le POINT DE CONSIGNE est la valeur
du débit à laquelle le relais est excité.
Le réglage d'usine est 5,0000.
Valeur minimum
Valeur maximum
3. Programmation de l'HYSTÉRÉSIS.
Valeur minimum
Valeur maximum
4. Programmation du RETARD.
Lorsque le débit atteint la valeur du point de consigne,
le 2537 attendra cette durée (en secondes) avant de
déclencher l'alarme.
Le réglage d'usine est 0000,0 seconde.
Valeur minimum
Valeur maximum
Signet 2537 Débitmètre
Exemple : Changer la logique du relais pour Bas :
Exemple : Changer le point de consigne à 8,0000 :
Exemple : Changer l'hystérésis à 5,0000 :
Exemple : Changer le retard à 10,0 :
T
t
P
T
t
P
Sauvegarder le
nouveau réglage :
Sauvegarder le
nouveau réglage :
Sauvegarder le
nouveau réglage :
Sauvegarder le
nouveau réglage :
11
